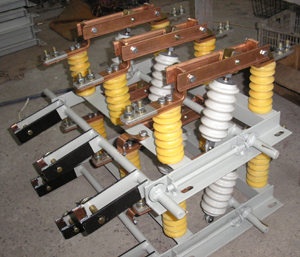

Предназначен для включения и отключения обесточенных участков цепи высокого напряжения 10кВ промышленной частоты 50Гц, а также заземления отключенных участков при помощи заземляющих ножей.
Условия эксплуатации РВ(З)
-
температура окружающего воздуха от +40°С до -45°С;
-
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в недопустимой концентрации;
-
высота установки над уровнем моря не более 1000м.
Технические характеристики |
Номинальное напряжение, кВ |
10 |
Наибольшее рабочее напряжение, кВ |
12 |
Номинальный ток, А |
630 (1000) |
Ток термической стойкости, кА |
20 |
Ток электродинамической стойкости, кА |
51 |
Время протекания тока термической стойкости, с |
|
- для главных ножей |
3 |
- для заземляющих ножей |
1 |
Отключающая способность тока холостого хода трансформаторов и токов небольших нагрузок, не менее, А |
0,4 |
Расстояние между полюсами, мм |
200 |
Наибольшее усилие, прикладываемое к приводу, Н |
245 |
Габариты, мм, |
|
- длина |
600 (710*)(832**) |
- ширина |
635 (815***) |
- высота |
426 |
Масса, кг, не более |
47 (52*)(60**) |
* - для РВ с одним заземляющим ножом
** - для РВ с двумя заземляющими ножами
*** - РВЗ с разнесенным управлением главных и вспомогательных цепей |
