РЛК-10 Разъединители. Видео. Низкие цены. Доставка по РФ и СНГ. Всегда в срок

Версия для печати

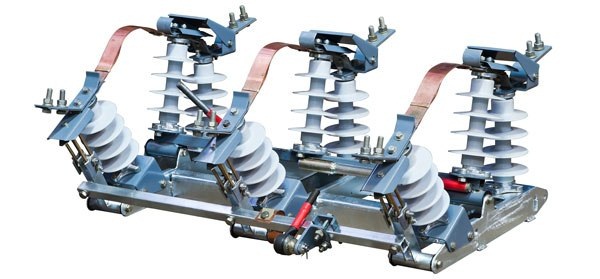

РЛК-10 Разъединители. Видео. Низкие цены. Доставка по РФ и СНГ. Всегда в срок
  • Разъединитель РЛК 10 кВ Видео. Низкие цены. Доставка по РФ и СНГ. Всегда в срок
  • Разъединитель РЛК 10 кВ Видео. Низкие цены. Доставка по РФ и СНГ. Всегда в срок
24699,00 руб.
+7 (846) 231-43-79
zaovec@mail.ru
Отправить заявку

Быстрая доставкаПроверенные и самые быстрые транспортные компании и курьеры доставят товар в любую точку страны точно в срок.
Варианты оплатыБезналичный расчет для юридических лиц. Своевременное предоставление финансовой документации
Круглосуточный прием заявок. КП за 15 минутКупить электротехническую продукцию можно в любое удобное время. Мы на связи 24 часа в сутки, 7 дней в неделю. Коммерческое предложение из наличия в течение 15 минут. Пишите и звоните нам!
Гарантия производителяПоставки исключительно новой продукции. Сертификат. Паспорт. Заводская гарантия

Опросный лист РЛК скачать >>


Разъединители РЛК 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей, составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.


СМОТРЕТЬ ВИДЕО РЛК-10 Разъединители

Для просмотра ВИДЕО: 1) Нажмите на кнопку пуск в центральной панели видео.
2) Нажмите на кнопку ПОЛНЫЙ ЭКРАН в нижнем правом углу панели ВИДЕО.
Кликайте сейчас >>







Варианты исполнения РЛК-10


РЛК-10.lV/400 УХЛ1 (горячий цинк) без заземлителей с приводом ПР-00-7 УХЛ1 (Горизонтальная/вертикальная установка)

РЛК-1а-10.lV/400 УХЛ1 (горячий цинк) с одним заземлителем со стороны неподвижного контакта с приводом ПР-01-7 УХЛ1 (Горизонтальная/вертикальная установка)

РЛК-1б-10.lV/400 УХЛ1 (горячий цинк) с одним заземлителем со стороны подвижного контакта с приводом ПР-01-7 УХЛ1 (Горизонтальная/вертикальная установка)

РЛК-2-10.lV/400 УХЛ1 (горячий цинк) с заземлителями с обеих сторон
с приводом ПР-02-7 УХЛ1 (Горизонтальная/вертикальная установка)

РЛК-10.lV/630 УХЛ1 (горячий цинк) без заземлителей   с приводом ПР-00-7 УХЛ1

РЛК-1а-10.lV/630 УХЛ1 (горячий цинк) с одним заземлителем со стороны неподвижного контакта с приводом ПР-01-7 УХЛ1 (Горизонтальная/вертикальная установка)

РЛК-1б-10.lV/630 УХЛ1 (горячий цинк) с одним заземлителем со стороны подвижного контакта
с приводом ПР-01-7 УХЛ1 (Горизонтальная/вертикальная установка)

РЛК-2-10.lV/630 УХЛ1 (горячий цинк) с заземлителями с обеих сторон с приводом ПР-02-7 УХЛ1 (Горизонтальная/вертикальная установка)



ЗАКАЗАТЬ
Кликайте здесь





Структура условного обозначения


Разъединителя РЛК(1а,1б,2)-10.IV/400

Р - разъединитель
Л - линейный
К - качающегося типа
1а - заземлитель со стороны неподвижного контакта
1б - заземлитель со стороны подвижного контакта
2 - заземлитель со стороны подвижного и неподвижного контактов
10 - номинальное напряжение, кВ
IV - степень загрязнения по ГОСТ 9920
400 - номинальный ток, А

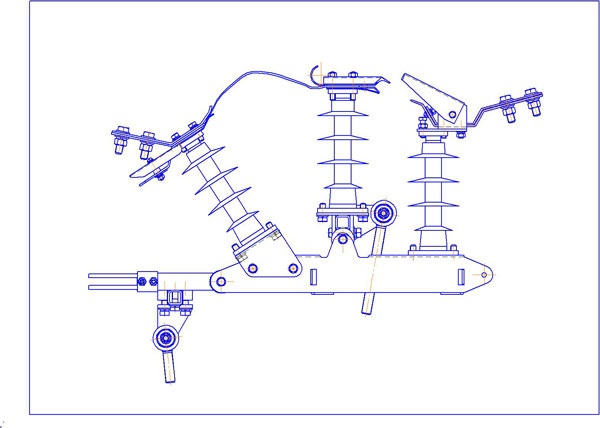

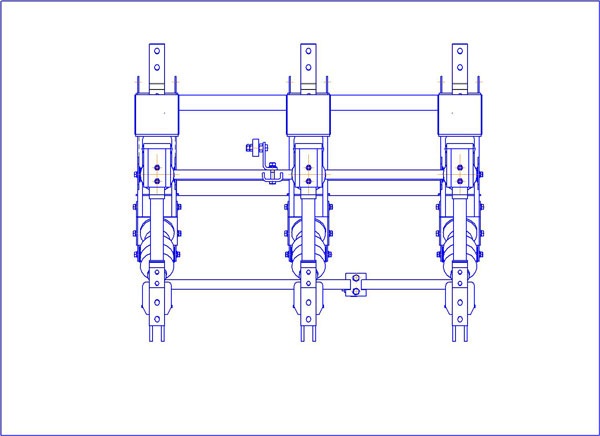

Устройство и принцип действия РЛК

Разъединители РЛК изготавливают в трехполюсном исполнении, так же допускается изготовление в двухполюсном варианте. Разъединитель РЛК состоит из рамы, изоляции, токоведущей системы, заземляющего контура и металлоконструкций для установки. Рама РЛК повышенной жесткости представляет собой сварную конструкцию из гнутых швеллеров, на которые устанавливаются изоляторы и заземлители. Изоляция каждого полюса разъединителя РЛК состоит их трех полимерных изоляторов. Токоведущая система РЛК состоит из главного ножа, основного контакта и гибкой связи. Главный нож установлен на неподвижном изоляторе и представляет собой медную изогнутую пластину, один из концов которой является контактным выводом разъединителя. Управление разъединителем РЛК производится приводом. Связь между разъединителем РЛК и приводом выполнена из стальной трубы.

Технические характеристики разъединителя РЛК-10.IV/400

- Номинальное напряжение кВ 10
- Наибольшее рабочее напряжение кВ 12
- Номинальный ток А 400
- Ток термической стойкости кА 10
- Ток электродинамической стойкости кА 25
- Время протекания тока термической стойкости с 3
- Индуктивный ток отключения (соsϕ~0,15) А 1
- Емкостный ток отключения (соsϕ~0,15) А 1
- Тип применяемого привода ПР-01-7 УХЛ1


Условия эксплуатации разъединителя РЛК

- Разъединители РЛК предназначены для применения в климатических условиях УХЛ, категория размещения 1 по ГОСТ 15150-69
- Высота над уровнем моря не более 1000 метров
- Температура окружающего воздуха от -60°С до +40°С
- Скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда
- Относительная влажность не более 90% при 20°С
- Окружающая среда невзрывоопасная, Содержание коррозионно-активных агентов должно соответствовать атмосфере типа II ГОСТ 15150
- Изоляция разъединителей выполнена из опорно-стержневых полимерных изоляторов типа ИОСК4/10 УХЛ1
- Установка разъединителя в горизонтальной плоскости
- Выключатель и привод не требуют замены деталей в течение всего срока службы при соблюдении правил транспортировки, хранения, монтажа и эксплуатации


Преимущества разъединителя серии РЛК-10

  • Разъединитель качающегося типа;
  • Рама повышенной жесткости;
  • Жесткая связь между подвижными колонками всех полюсов (3-х или 2-х) для управления главными ножами, а также между заземлителями.
  • На каждом полюсе разъединителя установлены дополнительные неподвижные изоляторы со стороны подвода питающей линии, что не требует в период монтажа устанавливать дополнительные изоляторы и изготавливать кронштейны для них, как это было при установке РЛНД-10. Таким образом, крепление подводящих проводов с обеих сторон производится к контактным выводам, установленным на неподвижных изоляторах, что исключает схлестывание проводов и их излом, как это наблюдалось при работе РЛНД-10.
  • Токоведущая часть между контактом, установленным на подвижном изоляторе, и допол­нительным неподвижным изолятором (со стороны подвода питания) выполнена в виде набора эластичных медных лент. Это обеспечивает надежный контакт  в
  • неподвижном контактном соединении, а также отсутствие излома при оперированииразъединителем при количестве более 10 000 циклов «вкл-откл».
  • Управление разъединителем производится приводом с вертикальным движением рукояток, при этом в рабочем состоянии разъединителя рукоятки управления находятся под кожухом, закрываемым на замок.
  • Контактные части разъемных контактов, как главного, так и заземляющего контура защищены кожухами, что обеспечивает работоспособность разъединителя при толщине корки льда до: 20 мм - для разъединителей общего назначения, 10 мм - для разъединителей спец.назначения.
  • Включение, как главных ножей, так и заземлителей, производится в контакты, установленные на неподвижных изоляторах, до упора.
  • В разъединителе отсутствуют люфты при управлении приводом ввиду отсутствия промежуточных кинематических звеньев.
  • Разъединитель можно устанавливать на опоре, как в горизонтальной, так и вертикальной плоскости.
  • В комплект поставки входят кронштейны для установки разъединителей на опоре, как в горизонтальной, так и в вертикальной плоскости, привод с кронштейном для крепления к опоре, соединительные тяги «разъединитель привод» для различной высоты установки (6200 мм, 6500 мм, 6800 мм).
