Назначение и область применения

Трансформатор тока ТПЛ-10С (ТЛК-СТ-10-ТПЛ) опорно-проходной, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор устанавливается в комплектные распределительные устройства (КРУ) внутренней установки, а также в сборные камеры одностороннего обслуживания (КСО) для изолирования цепей вторичных соединений от высокого напряжения. Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.

Внимание! Трансформатор тока ТПЛ-10С (ТЛК-СТ-10-ТПЛ) аналог ТПЛ-10М СЗТТ дешевле!

Пример заводского обозначения опорно-проходного 2-х обмоточного трансформатора тока с литой изоляцией на номинальное напряжение 10 кВ, на ток 5/5-1500А,,c вторичными обмотками:

- для подключения цепей измерения, с классом точности 0,5 и нагрузкой 10 ВА;
- для подключения цепей защиты, с классом точности 10Р и нагрузкой 15 ВА;
на номинальный первичный ток от 5 до 1500 Ампер, номинальный вторичный ток 5 Ампер, климатического исполнения «У» категории размещения 3 по ГОСТ 15150-69 при размещении заказа у ЗАО «ВолгаЭнергоКомплект» г. Самара:

Маркировка до 2015 года

Заводская маркировка на 2019 год

ТПЛ-10С-0,5/10Р-10/15-5/5 0,35 1,54 У3

ТПЛ-10С-0,5/10Р-10/15-10/5 0,65 2,8 У3

ТПЛ-10С-0,5/10Р-10/15-15/5 1,2 3 У3

ТПЛ-10С-0,5/10Р-10/15-20/5 1,8 4,7 У3

ТПЛ-10С-0,5/10Р-10/15-30/5 3,2 8 У3

ТПЛ-10С-0,5/10Р-10/15-40/5 3,2 8 У3

ТПЛ-10С-0,5/10Р10-10ВА/15ВА-50/5-50/5 8 25 У3

ТПЛ-10С-0,5/10Р-10/15-75/5 У3

ТПЛ-10С-0,5/10Р10-10ВА/15ВА-100/5-100/5 20 52
У3

ТПЛ-10С-0,5/10Р10-10ВА/15ВА-150/5-150/5 20 52 У3

ТПЛ-10С-0,5/10Р10-10ВА/15ВА-200/5-200/5 20 52 У3

ТПЛ-10С-0,5/10Р10-10ВА/15ВА-300/5-300/5 31,5 52 У3

ТПЛ-10С-0,5/10Р-10/15-400/5 У3

ТПЛ-10С-0,5/10Р10-10ВА/15ВА-600/5-600/5 31,5 52 У3

ТПЛ-10С-0,5/10Р-10/15-800/5 У3

ТПЛ-10С-0,5/10Р-10/15-1000/5 У3

ТПЛ-10С-0,5/10Р-10/15-1500/5 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-5/5-5/5 0,35 1,54 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-10/5-10/5 0,65 2,8 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-15/5-15/5 1,2 3 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-20/5-20/5 1,8 4,7 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-30/5-30/5 3,2 8 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-40/5-40/5 3,2 8 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-50/5-50/5 8 25 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-75/5-75/5 10 25 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-100/5-100/5 20 52 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-150/5-150/5 20 52 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-200/5-200/5 20 52 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-300/5-300/5 31,5 52 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-400/5-400/5 31,5 52 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-600/5-600/5 31,5 81 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-800/5-800/5 31,5 81 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-1000/5-1000/5 40 100 У3

Трансформатор тока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-1500/5-1500/5 40 100 У3

Подробная расшифровка на примере
трансформаторатока ТЛК-СТ-10-ТПЛ(1)-0,5/10Р10-10ВА/15ВА-150/5-150/5 20 52 У3

- опорно-проходной трансформатор типа ТЛК-СТ-10-ТПЛ
- СТ — товарный знак
- (1) — наличие крышки промбировочной ( с 2015 года обязательное условие)
- класс точности измерительной обмотки 0,5, мощность 10ВА
- класс точности защитной обмотки 10Р, мощность 15ВА
- коэф. трансформации обмоток 150/5
- номинальная предельная кратность защитной обмотки 10
- ток односекундной термической стойкости 20 кА
- ток электродинамической стойкости 52 кА
- климатическое исполение У, категория размещения 3 по ГОСТ 15150.

Внимание!
Принимаем заказы на изготовление 2-х, 3-х обмоточных трансформаторов тока ТПЛ-10С (ТЛК-СТ-10-ТПЛ), с классами точности для измерений и учёта 0,2S; 0,2; 0,5S; 0,5 и с классом точности для защиты 10Р.

Технические параметры трансформаторов тока (ТОЛ) ТЛК-СТ-10-ТПЛ

Параметр	Значение
Конструктивное исполнение	ТПЛ	ТПЛ1; ТПЛ 2; ТПЛ3
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50
Номинальный первичный ток, А	5-1500	5-2000
Номинальный вторичный ток, А	1; 5*
Количество вторичных обмоток	2-3	2-4
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ₂=0,8, ВА: - для учета и измерения - для защиты	10* 15*
Класс точности обмоток: - для учета и измерения - для защиты	0,2S; 0,2; 0,5S; 0,5 5Р; 10Р*
Ток односекундной термической стойкости, кА	0,35-40
Ток электродинамической стойкости, кА	1,5-100
Номинальный коэффициент безопасности приборов обмотки для измерения	2-20
Номинальная предельная кратность обмотки для защиты	10*

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых.

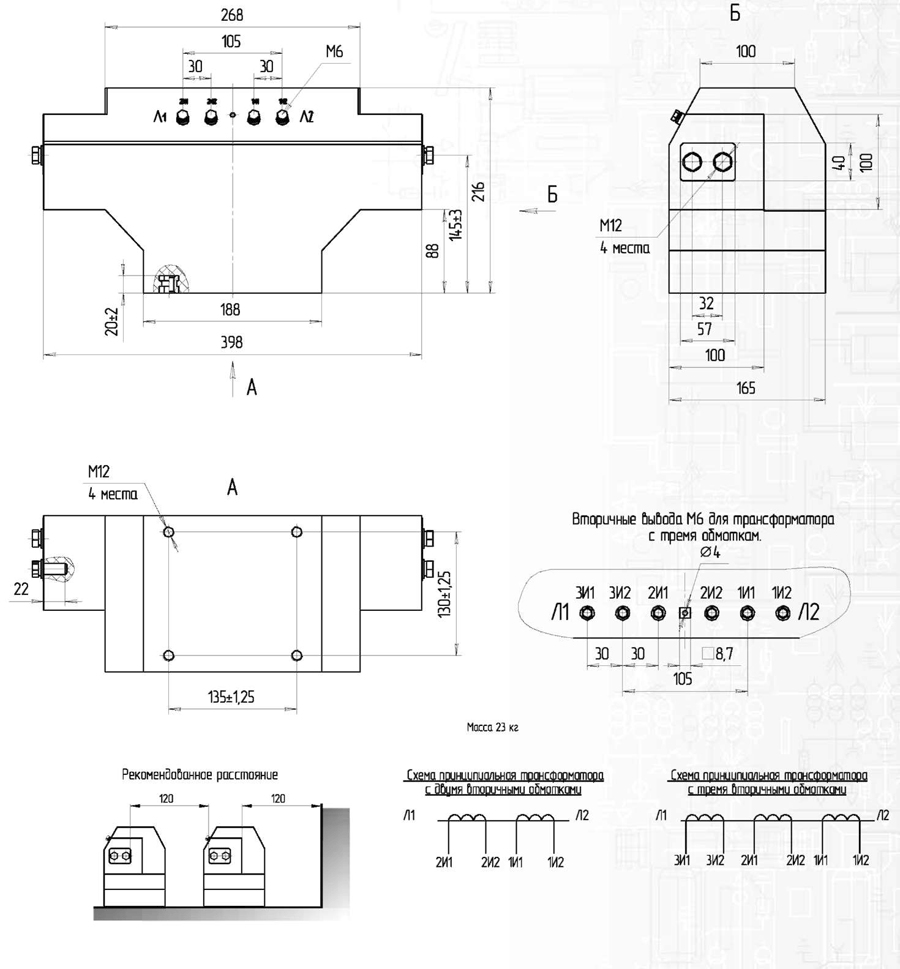

Габаритные и установочные размеры ТПЛ-10С (ТЛК-СТ-10-ТПЛ)
