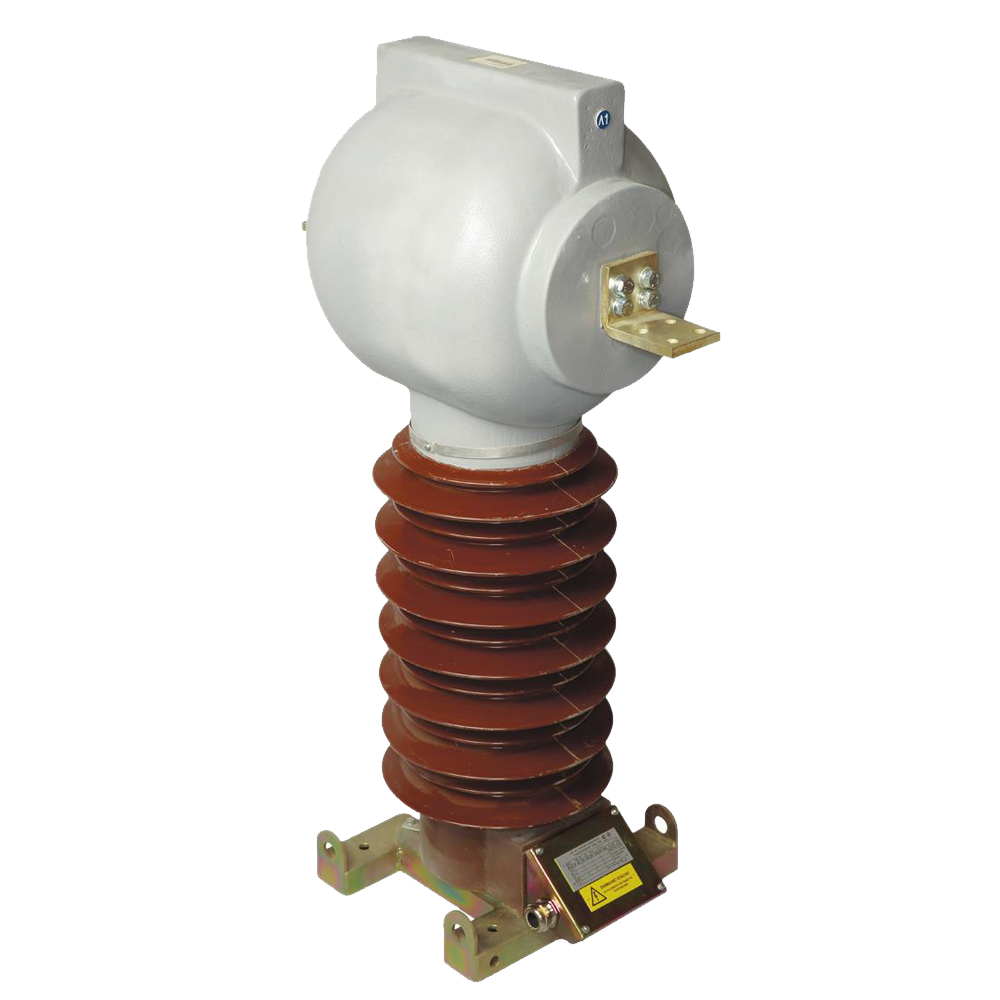

Назначение и область применения трансформатора ТЛК-СТ-35-2.2 (ТЛК-35-2.2)
Трансформатор тока ТЛК-СТ-35-2.2 (ТЛК-35-2.2) предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в открытых распределительных устройствах (ОРУ) переменного тока частотой 50 Гц класса напряжения 35 кВ.Трансформатор изготавливается в исполнении УХЛ категории размещения 1 по ГОСТ 15150-69.
Удельная длина пути утечки - 3,16 см/кВ по ГОСТ 9920-89.
Технические параметры трансформатора тока ТЛК-СТ-35-2.2 (ТЛК-35-2.2)
Параметр |
Значение |
Номинальное напряжение, кВ |
35 |
Наибольшее рабочее напряжение, кВ |
40,5 |
Номинальная частота, Гц |
50 |
Номинальный первичный ток, А |
5-2500 |
Номинальный вторичный ток, А |
1; 5* |
Количество вторичных обмоток |
2-5 |
Номинальная вторичная нагрузка обмоток
с коэффициентом мощности cos φ2=0,8, ВА:
- для учета и измерения
- для защиты |
10*
15* |
Класс точности обмоток:
- для учета и измерения
- для защиты |
0,2S; 0,2; 0,5S; 0,5
5Р; 10Р* |
Ток односекундной термической стойкости, кА |
0,35-40 |
Ток электродинамической стойкости, кА |
1,54-100 |
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |
Номинальная предельная кратность обмотки для защиты |
10* |
Габаритные и установочные размеры трансформатора ТЛК-СТ-35-2.2 (ТЛК-35-2.2) по запросу
|
