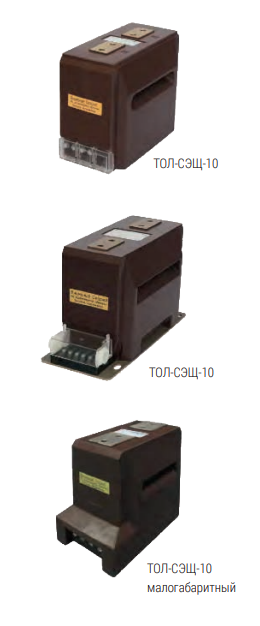

ТОЛ-СЭЩ-10 трансформатор тока

Опросный лист Трансформаторы тока
 Скачать паспорт на ТОЛ-СЭЩ-10

● Цена: договорная. Звоните!
● Вес: 23 кг.
● Размеры (мм): 285х149х225. Упаковка - картон.
● Гарантия завода изготовителя. Сертификат. Паспорт.
● На одном поддоне отгружаем до 30 шт.
● Бесплатно и Быстро довозим до транспортной компании.
● Бесплатная доставка по городу Самара.
● Осуществляем поставки на всей территории России! Отгрузки в республику Казахстан!


Трансформатор тока ТОЛ-СЭЩ-10 обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, предназначен для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.

Измерительные трансформаторы ТОЛ-СЭЩ-10 выполнены в виде опорной конструкции. Корпус измерительных трансформаторов тока выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.


СМОТРЕТЬ ВИДЕО ТОЛ-СЭЩ-10 Трансформаторы тока

Для просмотра ВИДЕО: 1) Нажмите на кнопку пуск в центральной панели видео.
2) Нажмите на кнопку ПОЛНЫЙ ЭКРАН в нижнем правом углу панели ВИДЕО. Кликайте сейчас >>



Пример условного обозначения опорного 2-х обмоточного трансформатора тока с литой изоляцией на номинальное напряжение 10 кВ конструктивного варианта исполнения 11(21), c вторичными обмотками:
- для подключения цепей измерения, с классом точности 0,5 и нагрузкой 10 ВА;
- для подключения цепей защиты, с классом точности 10Р и нагрузкой 15 ВА;
 на номинальный первичный ток от 5 до 3000 Ампер, номинальный вторичный ток 5 Ампер, климатического исполнения «У» категории размещения 2 по ГОСТ 15150-69 при размещении заказа:

 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-5/5 0,5 кА У2 - с номинальным первичным током - 5А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-10/5 1 кА У2 - с номинальным первичным током - 10А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-15/5 1,6 кА У2 - с номинальным первичным током - 15А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-20/5 2 кА У2 - с номинальным первичным током - 20А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-30/5 3 кА У2 - с номинальным первичным током - 30А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-40/5 4 кА У2 - с номинальным первичным током - 40А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-50/5 5 кА У2 - с номинальным первичным током - 50А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-75/5 8 кА У2 - с номинальным первичным током - 75А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-100/5 10 кА У2 - с номинальным первичным током - 100А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-150/5 16 кА У2 - с номинальным первичным током - 150А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-200/5 20 кА У2 - с номинальным первичным током - 200А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-300/5 31,5 кА У2 - с номинальным первичным током - 300А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-400/5 40 кА У2 - с номинальным первичным током - 400А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-500/5 40 кА У2 - с номинальным первичным током - 500А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-600/5 40 кА У2 - с номинальным первичным током - 600А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-800/5 40 кА У2 - с номинальным первичным током - 800А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-1000/5 40 кА У2 - с номинальным первичным током - 1000А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-1500/5 40 кА У2 - с номинальным первичным током - 1500А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-2000/5 40 кА У2 - с номинальным первичным током - 2000А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-2500/5 40 кА У2 - с номинальным первичным током - 2500А, вторичным - 5А;
 ТОЛ-СЭЩ-10-11(21) 0,5/10Р-10/15-3000/5 40 кА У2 - с номинальным первичным током - 3000А, вторичным - 5А.

Внимание!

Принимаем заказы на изготовление 2-х, 3-х, 4-х обмоточных трансформаторов тока ТОЛ-10, с классами точности для измерений и учёта 0,2S; 0,2; 0,5S; 0,5 и с классами точности для защиты 5Р; 10Р.

Теперь Вы можете разместить свой заказ на изготовление трансформатора тока ТОЛ-10 с одной обмоткой для измерений и учёта 0,2S; 0,2; 0,5S; 0,5.

ОПИСАНИЕ КОНСТРУКЦИИ

Трансформаторы изготавливаются в виде опорной конструкции. Стандартная линейка ТОЛ-СЭЩ-10 имеет три габаритных размера.

По расположению вторичных выводов трансформаторы могут иметь три варианта исполнения, а именно:

• Вариант 1. Вторичные выводы располагаются снизу и с торца. Подключение осуществляется при помощи винтового соединения. Имеется защитная крышка с возможностью пломбирования для защиты вторичных выводов от несанкционированного доступа.
• Вариант 2. Вторичные выводы располагаются на металлическом основании в клеммной коробке. Предусмотрена возможность пломбирования для защиты вторичных выводов от несанкционированного доступа. Подключение осуществляется при помощи винтового соединения. Имеется возможность заземления одного из выводов вторичных обмоток непосредственно на металлическое основание. При заказе трансформаторов с количеством обмоток более трех, требование о возможности заземления одного из выводов вторичной обмотки необходимо указать в заказе.
• Вариант 3. Вторичные выводы располагаются снизу и с торца. Вместо винтового соединения предусмотрены выводы длиной от 0,1 до 6 метров, выполненные из гибкого многожильного провода ПВКВ.

Трансформатор может быть установлен в любом положении и имеет два варианта крепления:

• Вариант 1. Крепление трансформатора осуществляется при помощи болтов М12. Для этого в нижней части трансформатора предусмотрены специальные гайки.
• Вариант 2. Крепление трансформатора осуществляется при помощи болтов М10 через отверстия в металлическом основании.

Малогабаритная линейка трансформаторов ТОЛ-СЭЩ-10 серии «М» имеет один габаритный размер. По расположению вторичных выводов трансформаторы могут иметь те же варианты исполнения, что и стандартная линейка трансформаторов, за исключением исполнения на металлическом основании (вариант 2).

Благодаря изменению конструкции удалось сократить длину опорной поверхности и габаритную длину относительно стандартной серии. Установочные и присоединительные размеры были сохранены, что позволяет устанавливать трансформаторы серии «М» в обычные КРУ и КСО. Трансформатор может быть установлен в любом положении. Крепление трансформатора осуществляется при помощи ботов М12. Для этого в нижней части трансформатора предусмотрены специальные гайки.

Первичные выводы расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов М12.

ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ ОПОРНОГО ТРАНСФОРМАТОРА: конструкторское исполнение 01 с номинальным первичным током 300 А, номинальным вторичным током 5 А с тремя вторичными обмотками (первая для коммерческого учета электроэнергии с классом точности 0,2S, нагрузкой 5 В·А и коэффициентом безопасности КБНОМ, равным 10, вторая — для подключения цепей измерения с классом точности 0,5, нагрузкой 10 В·А и коэффициентом безопасности КБНОМ, равным 10, третья — для подключения цепей защиты с классом точности 10Р, нагрузкой 15 В·А, коэффициентом предельной кратности КНОМ, равным 15); климатического исполнения «У» категории размещения 2 по ГОСТ 15150-69 при его заказе и в документации другого изделия:

Трансформатор тока ТОЛ-СЭЩ-10-01-0,2S/0,5/10P-5/10/15-300/5 У2, К3=15 ТУ 3414-178-15356352-2012

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТРАНСФОРМАТОРОВ ТОЛ-СЭЩ-10

Таблица 2

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400;  500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000
Номинальный вторичный ток, А	1; 5*
Номинальная частота, Гц	50*; 60
Число вторичных обмоток	1; 2; 3; 4; 5
Номинальная вторичная нагрузка, В А вторичных обмоток: для измерения: при cos φ2=1, при cos φ2=0,8 (нагрузка индуктивно-активная) для защиты: при cos φ2=0,8 (нагрузка индуктивно-активная)	1; 2; 2,5  3; 5; 7,5; 10*; 15; 20; 25; 30; 40; 50; 60  3; 5; 7,5; 10; 15*; 20; 25; 30; 40; 50; 60
Номинальный класс точности: для измерений и учета для защиты	0,2S; 0,2; 0,5S 0.5; 1; 3; 5; 10  5P; 10P*
Номинальная предельная кратность КНОМ вторичной обмотки для защиты, не более	от 2 до 35
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБНОМ, не более	от 2 до 35

По требованию заказчика возможно изготовление трансформаторов с другими: номинальной вторичной нагрузкой, номинальным классом точности, номинальной предельной кратностью, номинальным коэффициентом безопасности приборов.

В зависимости от возможных комбинаций технических параметров, указанных в таблице, трансформаторы изготавливаются в трех габаритных размерах.

* типовые значения. Типовые значения коэффициентов безопасности и предельной кратности для типовых значений нагрузок вторичных обмоток равны соответственно:

• КБНОМ=10 и КНОМ=10 на токи 5-2000 А;
• КБНОМ=13 и КНОМ=10 на токи 2500, 3000 А.

Изготовление трансформаторов с первичными токами 2500 А, 3000 А возможно в исполнениях 11-1, 21-1, 31-1, 41-1, 51-1, 61-1, 71-1, 81-1.

Для исполнений трансформаторов 11-14 возможно изготовление с 4 обмотками с пломбировочной крышкой.

Изготовление трансформаторов с первичным током 2000 А возможно как в габаритах: 01, 11, 21, 31, 41, 11М, 21М, 31М, 41М, так и в габаритах 11-1, 21-1, 31-1, 41-1, 51-1, 61-1, 71-1, 81-1.

Изготовление трансформаторов в исполнении 101 возможно на первичные токи до 2500 А включительно.

Изготовление трансформаторов в исполнении 201 возможно на первичные токи до 2000 А включительно (габаритные, установочные, присоединительные размеры и массу см. на стр. 24, 26).

Значения токов односекундной термической и электродинамической стойкости трансформаторов ТОЛ-СЭЩ-10

Таблица 3

Односекундный ток термической стойкости, кА, при номинальном первичном токе:		Исп. 01, 02, 03, 11, 21, 31, 41, 51, 61, 71, 81, 101, 201, 11М, 21М, 31М, 41М	Исп. 04, 05, 06,12, 22, 32, 42, 52, 62, 72, 82, 102	Исп. 07, 08, 09, 13, 23, 33, 43, 53, 63, 73, 83, 103	Исп. 07, 08, 09, 14, 24, 34, 44, 54, 64, 74, 84, 104
	5А	0,5	1	—	—
	10А	1	2	—	—
	15А	1,6	3	—	—
	20А	2	4	—	—
	30А	3	6	—	—
	40А	4	6	8	—
	50А	5	8	10	20
	75А, 80А	8	10	16	31,5
	100А	10	16	20	40
	150А	16	20	31,5	40
	200А	20	31,5	40	—
	250А	25	31,5	40	—
	300А	31,5	40	—	—
	400-3000А*	40	—	—	—
Ток электродинамической стойкости, кА, при номинальном первичном токе:		Исп. 01, 02, 03, 11, 21, 31, 41, 51, 61, 71, 81, 101, 201, 11М, 21М, 31М, 41М	Исп. 04, 05, 06,12, 22, 32, 42, 52, 62, 72, 82, 102	Исп. 07, 08, 09, 13, 23, 33, 43, 53, 63, 73, 83, 103	Исп. 07, 08, 09, 14, 24, 34, 44, 54, 64, 74, 84, 104
	5А	1,25	2,5	—	—
	10А	2,5	5	—	—
	15А	4	7,5	—	—
	20А	5	10	—	—
	30А	7,5	15	—	—
	40А	10	15	20	—
	50А	12,5	20	25	50
	75А, 80А	20	20	40	78,8
	100А	25	40	50	100
	150А	40	50	78,8	100
	200А	50	78,8	100	—
	250А	62,5	78,8	100	—
	300А	78,8	100	—	—
	400-3000А*	100	—	—	—

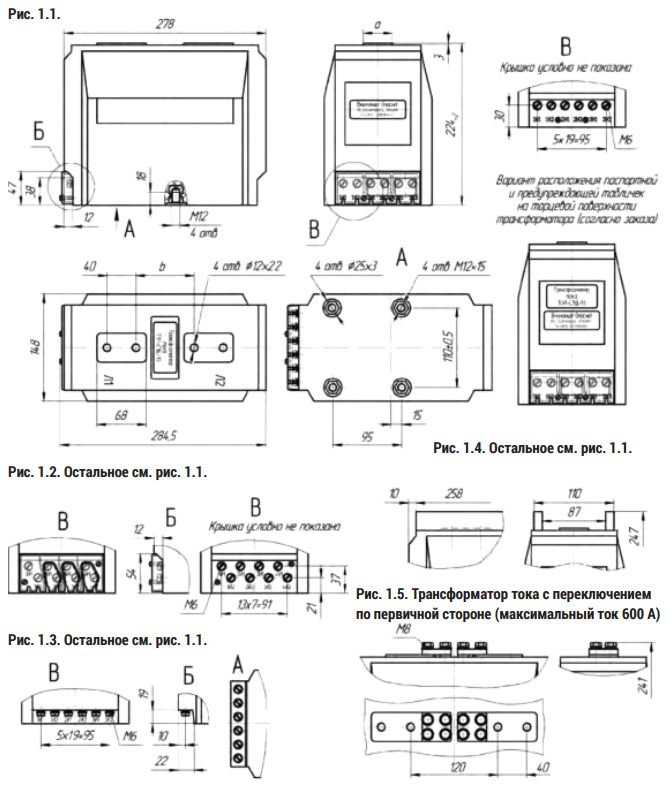

Рис. 1.1. — 1.5. Габаритные, установочные и присоединительные размеры трансформатора тока ТОЛ-СЭЩ-10-11-14, ТОЛ-СЭЩ-10-21-24

Первичный ток трансформатора, А	а, мм	b, мм	Покрытие первичных контактов
до 800 включительно	40	80	без покрытия (латунь)
1000; 1500; 2000	60	(1201)	серебро (медь)

¹ для заказов Schneider Electric

Исполнение	Рис.	Масса, кг, не более
ТОЛ-СЭЩ −10-11, 12, 13, 14	1.1, 1.22, 1.43	23
ТОЛ-СЭЩ −10-11, 12, 13, 14  с переключением по ВН	1.1, 1.22,  1.43, 1.5
ТОЛ-СЭЩ −10-21, 22, 23, 24	1.3, 1.43
ТОЛ-СЭЩ −10-21, 22, 23, 24	1.3, 1.43, 1.5

² для исполнения с четырьмя вторичными обмотками

³ для исполнения с барьерами

Рис. 2.1. Схемы подключения опорных трансформаторов тока

Рис. 2.2. Схемы подключения трансформаторов с ответвлениями вторичных обмоток

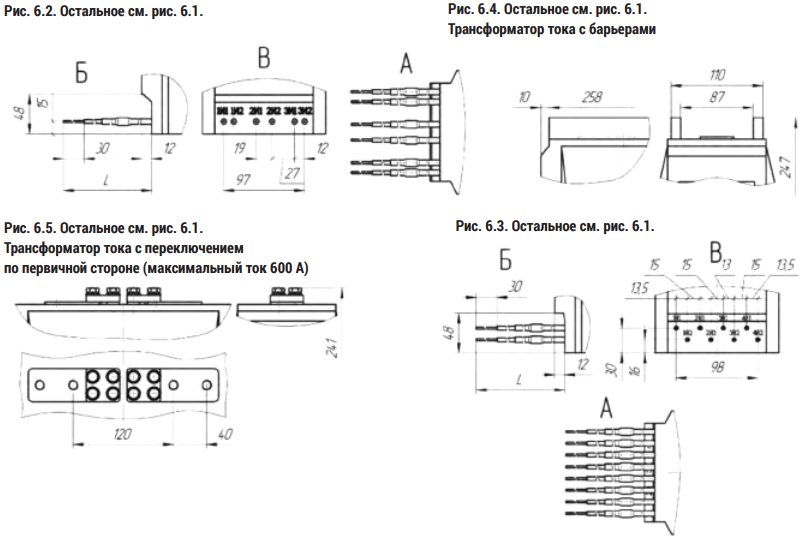

Рис. 6.1. — 6.5. Габаритные, установочные и присоединительные размеры трансформатора тока ТОЛ-СЭЩ-10 исполнений 31-44

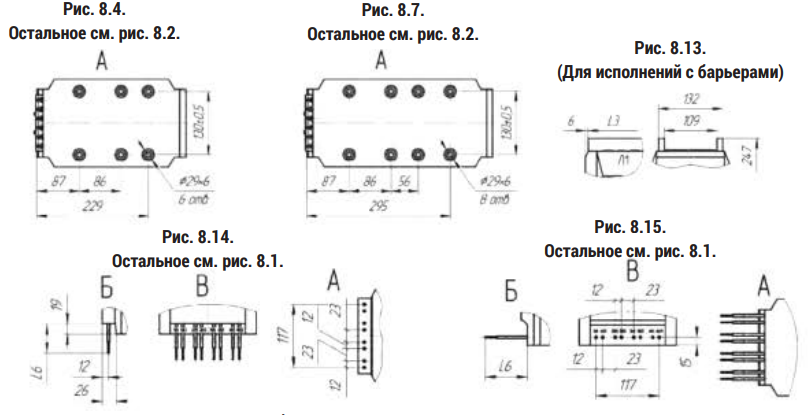

Рисунки 8.1. — 8.15. Габаритные, установочные, присоединительные размеры и масса трансформаторов тока ТОЛ-СЭЩ-10 исполнений 11-84-1

В связи с большой номенклатурой измерительных трансформаторов, габаритные размеры представлены не на все исполнения. Полный обзор габаритных чертежей представлен в соответствующих ТИ.

Применяемость	Количество вторичных обмоток	Рисунок	Масса, не более, кг
ТОЛ-СЭЩ-10-31-34	не более 3	6.1, 6.4*	26
ТОЛ-СЭЩ-10-41-44	не более 3	6.2, 6.4*
	4	6.3, 6.4*
ТОЛ-СЭЩ-10-31-34 с переключением по ВН	не более 3	6.1, 6.4*, 6.5
ТОЛ-СЭЩ-10-41-44  с переключением по ВН	не более 3	6.2, 6.4*, 6.5
	4	6.3, 6.4*, 6.5

¹ для исполнений с барьерами;

² размер L — согласно заказа минимум 100 мл

Первичный ток трансформатора, А	а, мм	Покрытие первичных контактов
до 800 включительно	40	без покрытия (латунь)
1000, 1500, 2000	60	серебро (медь)

Первич-ный ток трансфор-матора, А	Номиналь-ный первич-ный ток	L1,  мм	L2,  мм	L31,  мм	L4,  мм	L5,  мм	а, мм	Покрытие первич-ных конта-ктов	Коли-чество вторич-ных обмоток	Рисунок	Масса, кг, не более
ТОЛ-СЭЩ-10-11-1	2000-3000	260	266,52 2632	248	163	80	100	серебро (медь)	не более 4	8.1, 8.82, 8.93, 8.131	28,0
	600-1500						60			8.1, 8.82, 8.93,  8.12, 8,131
ТОЛ СЭЩ-10-11÷14-1	5-800						40	без покрытия (латунь)
	5-800  с переклю-чением по ВН									8.1, 8.5, 8.82  8.93, 8.121
ТОЛ-СЭЩ-10-21-1	2000-3000		—				100	серебро (медь)	не более 3	8.11, 8.131
	600-1500						60			8.11, 8.12, 8.131
ТОЛ-СЭЩ-10-21÷24-1	5-800						40	без покрытия (латунь)
	5-800 с переклю-чением по ВН									8.5, 8.11, 8.131
ТОЛ-СЭЩ-10-31-1	2000-3000						100	серебро (медь)	не более 4	8.131, 8.145	31,05
	600-1500						60			8.12, 8.131, 8.145
ТОЛ-СЭЩ-10-31÷34-1	5-800						40	без покрытия (латунь)
	5-800 с переклю-чением по ВН									8.5, 8.131, 8.145
ТОЛ-СЭЩ-10-41-1	2000-3000						100	серебро (медь)		8.131, 8.155
	600-1500						60			8.12, 8.131, 8.155
ТОЛ-СЭЩ-10-41÷44-1	5-800						40	без покрытия (латунь)
	5-800 с переклю-чением по ВН									8.5, 8.131, 8.155
ТОЛ-СЭЩ-10-51-1	2000-3000	306	312,52 3092	394	209	80	100	серебро (медь)	не более 5	8.2, 8.3, 8.4, 8.82,  8.93, 8.104, 8.131, 8.155	34,0  34,41  37,05
	600-1500					120	60			8.2, 8.4, 8.6, 8.82,  8.93, 8.104, 8.131, 8.155
ТОЛ-СЭЩ-10-51÷54-1	5-800						40	без покрытия (латунь)
	5-800  с переклю-чением по ВН									8.2, 8.4, 8.5, 8.82,  8.93, 8.104, 8.131, 8.155
ТОЛ-СЭЩ-10-61-1	2000-3000		—			80	100	серебро (медь)	не более 3	8.2, 8.3, 8.4, 8.11,  8.131, 8.145
	600-1500					120	60			8.2, 8.4, 8.6, 8.11,  8.131, 8.145
ТОЛ-СЭЩ-10-61÷64-1	5-800						40	без покрытия (латунь)
	5-800  с переклю-чением по ВН									8.2, 8.4, 8.5, 8.11,  8.131, 8.145
ТОЛ-СЭЩ-10-71-1	2000-3000	382	388,52 3852	370	285	80	100	серебро (медь)	не более 5	8.2, 8.3, 8.7, 8.82,  8.93, 8.104, 8.131, 8.155	43,0  43,41  46,05
	600-1500					120	60			8.2, 8.6, 8.7, 8.82,  8.93, 8.104, 8.131, 8.155
ТОЛ-СЭЩ-10-71÷74-1	5-800						40	без покрытия (латунь)
	5-800  с переклю-чением по ВН									8.2, 8.5, 8.7, 8.82,  8.93, 8.104, 8.131, 8.155
ТОЛ-СЭЩ-10-81-1	2000-3000		—			80	100	серебро (медь)	не более 3	8.2, 8.3, 8.7, 8.11,  8.131, 8.145
	600-1500					120	60			8.2, 8.6, 8.7, 8.11,  8.131, 8.145
ТОЛ-СЭЩ-10-81÷84-1	5-800						40	без покрытия (латунь)
	5-800  с переклю-чением по ВН									8.2, 8.5, 8.7, 8.11,  8.131, 8.145

¹ для исполнений с барьерами;

² для трансформаторов с числом вторичных обмоток не более 3 (не более 6 вторичных выводов);

³ для трансформаторов с числом вторичных обмоток не более 4 (не более 8 вторичных выводов);

⁴ для трансформаторов с числом вторичных обмоток не более 5 (не более 10 вторичных выводов);

⁵ для исполнений с гибкими выводами.

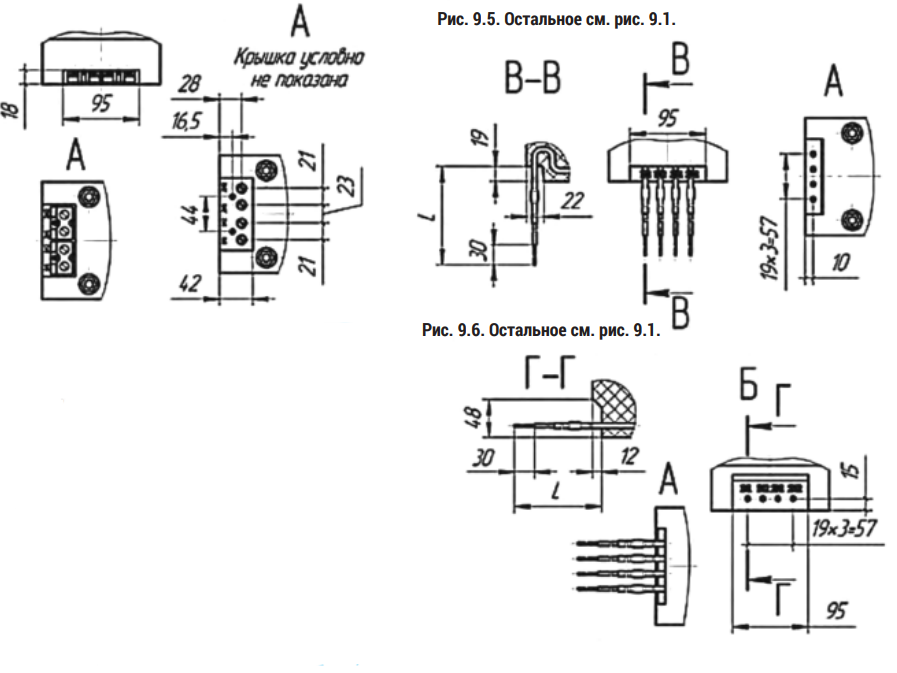

Рис. 9.1. — 9.6. Габаритные, установочные и присоединительные размеры трансформаторов тока ТОЛ-СЭЩ-10-11М, ТОЛ-СЭЩ-10-21М, ТОЛ-СЭЩ-10-31М, ТОЛ-СЭЩ-10-41М

Первичный ток трансформатора, А	а, мм	Покрытие первичных контактов
до 800 включительно	40	без покрытия (латунь)
1000; 1500; 2000	60	серебро (медь)

Исполнение	Рис.	Масса, кг, не более
ТОЛ-СЭЩ −10-11М	9.1; 9.4*	21
ТОЛ-СЭЩ −10-21М	9.2; 9.4*
ТОЛ-СЭЩ −10-31М	9.5; 9.4*
ТОЛ-СЭЩ −10-41М	9.6; 9.4*

* для исполнений с барьерами;

** размер L согласно заказа минимум 100 мм;

*** вариант расположения паспортной и предупреждающей табличек на торцевой поверхности трансформатора (согласно заказа).

В связи с большой номенклатурой измерительных трансформаторов габаритные размеры представлены не на все исполнения. Полный обзор габаритных чертежей представлен в ТИ.
