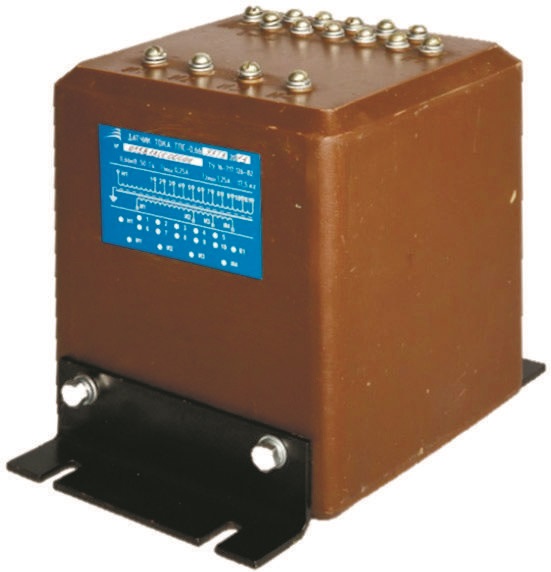

Назначение и область применения ТПС-0,66
Датчик тока трансформаторный ТПС-0,66 предназначен: для связи устройства подключения высоковольтных вводов на 500 кВ с устройством контроля изоляции (КИВ-500); для защиты совместно с разрядниками устройства КИВ-500 от попадания высокого напряжения при появлении пробоя изоляции в высоковольтных вводах; для выравнивания суммируемых емкостных токов вводов при неравенстве их емкостей в исправном состоянии. Датчик расчитан для эксплуатации в климатическом исполнении У и T категории размещения 3 по ГОСТ 15150.
Технические параметры
|
Наименование параметра |
Значение |
|
Максимальный рабочий первичный ток, А |
|
|
при коэффициенте трансформации 1:5 |
0,25
|
|
при коэффициенте трансформации 1:7,5 |
0,166
|
|
при коэффициенте трансформации 1:10 |
0,125
|
|
Максимальный рабочий вторичный ток, А |
1,25
|
|
Класс изоляции первичной обмотки |
0,66
|
|
Класс изоляции вторичной обмотки |
0,4
|
|
Номинальная частота, Гц |
50
|
|
Габаритные размеры, мм |
185x260x220
|
|

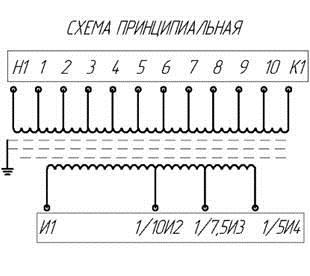

Схема принципиальная ТПС-0,66

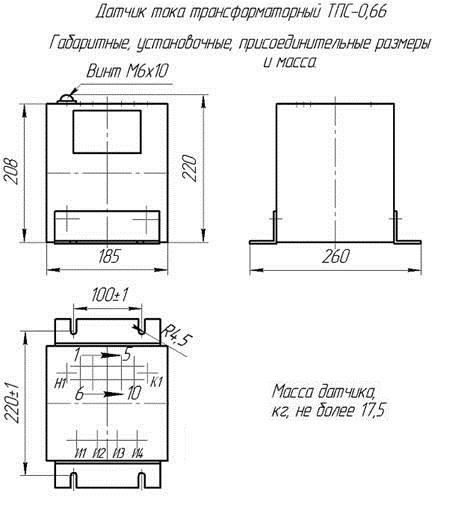

Габаритные, установочные, присоединительные размеры и масса ТПС-0,66 датчика тока
