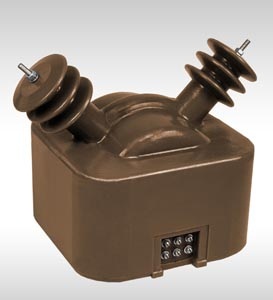

Назначение
Трансформаторы предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР), а также других потребителей в электрических сетях 6-10 кВ частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в комплектных распределительных устройствах.
Рабочее значение температуры воздуха при эксплуатации – от минус 60°С до плюс 50°С для исполнения «УХЛ2» и от минус 10°С до плюс 50°С для исполнения «Т2».
Высота установки над уровнем моря – не более 1000м.
Рабочее положения – любое
Таблица 1. Технические данные
|
Наименование параметра
|
Норма для типа
|
|
ОЛС-2,5/6
|
ОЛС-2,5/10
|
ОЛС-4/6
|
ОЛС-4/10
|
|
Класс напряжения, кВ
|
6
|
10
|
6
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
7,2
|
12
|
7,2
|
12
|
|
Номинально напряжение первичной обмотки, В
|
6300
|
10500
|
6300
|
10500
|
|
Номинальное напряжение вторичной обмотки на ответвлениях, В:
|
|
|
х-а1
|
218
|
|
х-а2
|
224
|
|
х-а3
|
230
|
|
х-а4
|
236
|
|
х-а5
|
242
|
|
Номинальная частота, Гц
|
50 или 60
|
|
Номинальная мощность, кВА
|
2,5
|
4
|
|
Схема и группа соединения обмоток
|
1/1-0
|
|
Испытательное напряжение, кВ:
|
|
|
одноминутное промышленной частоты
|
25
|
35
|
25
|
35
|
|
грозового импульса полного
|
60
|
75
|
60
|
75
|
|
грозового импульса срезанного
|
70
|
90
|
70
|
90
|
|
Ток холостого хода, %
|
35
|
|
Потери холостого хода, Вт, не более
|
60
|
70
|
|
Напряжение короткого замыкания, %
|
5
|
5
|
5
|
5
|
|
Потери короткого замыкания, Вт
|
110
|
110
|
125
|
125
|

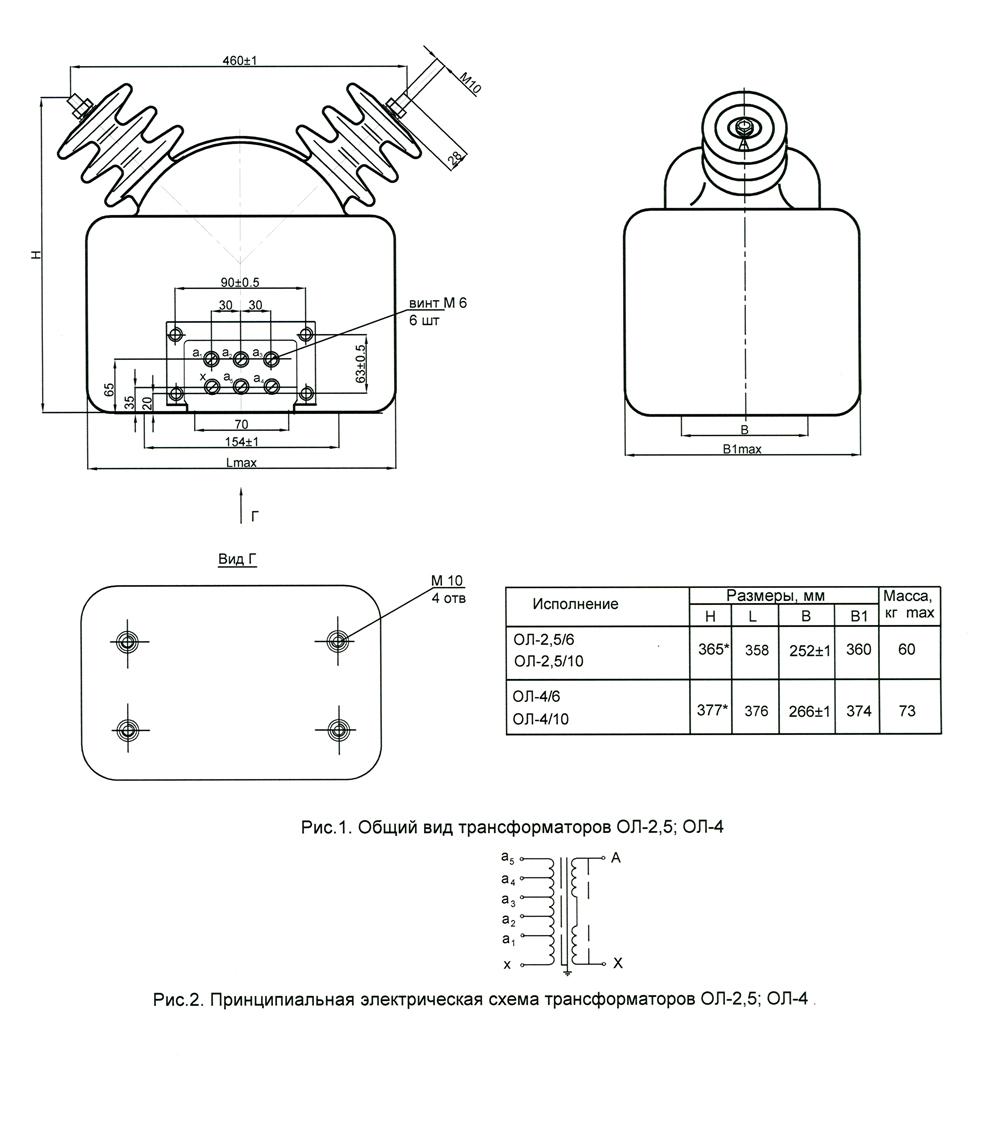

Общий вид трансформатора (чертеж)
