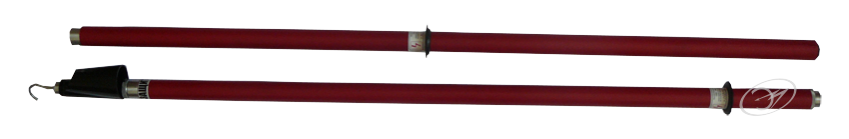

Указатель высокого напряжения УВН-90М-35-110 предназначен для проверки наличия или отсутсвия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35-110 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% ( при + 25°С).
Указатель УВН-90М-35-110 относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Электрическая схема указателя состоит из светодиодной индикаторной лампы, работающей на принципе протекания емкостного тока.
Светодиодная индикаторная лампа располагается в рабочей части указателя и имеет затеняющее устройство, обеспечивающее надежный обзор свечения лампы.
Рабочая часть указателя выполнена из пластика марки ABS. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающий надежную изоляцию.
Номинальные проверяемые
напряжения, кВ
|
35
|
110
|
Напряжения индикации, кВ
не более
|
8,75
|
8,75
|
Количесто звеньев в рабочем положении (включая рукоятку)
|
1
|
2
|
Длина изолирующей части, мм, не менее
|
850
|
1600
|
Длина рукоятки, мм
|
200
|
600
|
Общая длина указателя в сборе, мм, не менее
|
1250
|
2400
|
Габаритные размеры в транспортном виде, мм
|
1250 x 150 x 50
|
Масса, кг, не более
|
0.6 1.3 |
