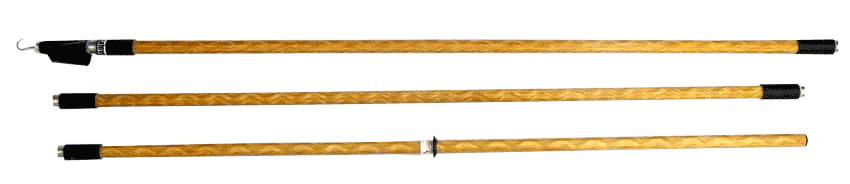

Указатель высокого напряжения УВН-90M-500СЗИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 500 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С
и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90М-500СЗИП относится к основным электрозащитным средствам. Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые. Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения. Указатель обладает возможностью самопроверки работоспособности перед эксплуатацией. Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА\ч. Низкая величина рабочего тока - 7 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет. Рабочая часть указателя выполнена из пластика марки АBS, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из пластика ПВХ или стеклопластиковых труб, обеспечивающих надежную изоляцию.
1. Минимальное напряжение, при котором срабатывает индикация указателя, не более, кВ 8,7
2. Максимальное рабочее напряжение, кВ 500
3. Рабочий диапазон температуры окружающей среды, °С от -45°С до +40°С
4. Методы измерения контактный
5. Виды индикации: Световая: импульсная, красная
Звуковая: прерывистая
6. Напряжение питания, В 3
7. Источник питания указателя один элемент CR-123
напряжением 3В,
емкостью1500мА/ч
8. Величина рабочего тока, мА 7
9. Габаритные размеры указателя в упаковке, мм 1700х180х100
в рабочем положении, мм ф 72х5000
10. Масса указателя, кг, не более 3,5
