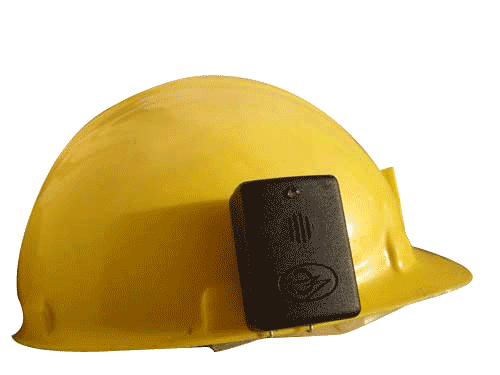

Сигнализатор напряжения индивидуальный касочный «СНИКМ 6-10» (в дальнейшем сигнализатор) предназначен для предупреждения персонала, работающего на воздушных линиях электропередачи (ВЛ) о нахождении в потенциально опасной зоне, из-за приближения к проводам, находящимся под напряжением 6 – 10 кВ на опасное расстояние − менее 2 м, при этом чувствительность сигнализатора такова, что сигналы о наличии напряжения подаются только при приближении оператора к проводам ВЛ (при подъеме на опоры ВЛ) и не подаются при нахождении оператора на земле.
По требованию заказчика выпускается модификация сигнализатора для работы в распредустройствах 6-10 кВ, при этом сигнализатор срабатывает только при открытой дверце ячейки.
Дистанция срабатывания – не менее 1м от токоведущей части.
Чувствительность сигнализатора (дистанция срабатывания) – расстояние между сигнализатором, закрепленным на каске, одетой на голову электромонтера и ближайшим проводом, находящимся под напряжением, при котором возникает прерывистый свето-звуковой сигнал.
При напряжении линии 6 – 10 кВ дистанция срабатывания составляет не более 2 м и не менее 0.6 м.
Напряжение питания сигнализатора, В 3
Ток потребления, не более:
в дежурном режиме, мкА 4
в режиме сигнализации, мА 4
Источник питания - один литиевый элемент марки СR 123A напряжением 3В, емкостью 1500 мА\ч.
Рабочий диапазон температур: от -45ºС до +40ºС
Относительная влажность воздуха: 98% при температуре + 25ºС.
Габаритные размеры сигнализатора, мм 62 х 45 х 35
Масса сигнализатора, кг, не более 0,08
Низкая величина рабочего тока электрической схемы позволяет использовать сигнализатор без замены элемента питания в течение всего срока эксплуатации - 10 лет.
