Назначение АИД-70/50

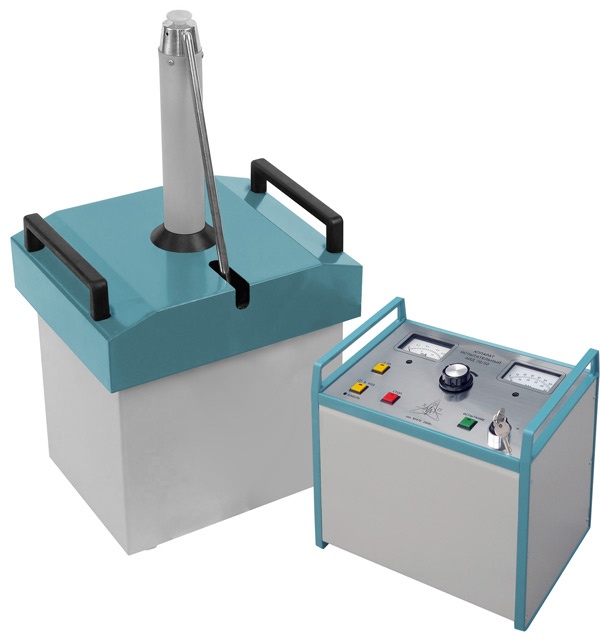

Аппарат испытательный диодный АИД-70/50 (в дальнейшем по тексту – аппарат) предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением 70 кВ, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц. в пределах 50 кВ
Аппарат испытательный диодный АИД-70/50 рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).
Технические характеристики АИД-70/50
-
напряжение питающей сети однофазного переменного тока, В - 220 +- 11;
-
параметры АИД70/50 на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения в сети:
-
наибольшее рабочее напряжение, кВ - 70;
-
максимальный рабочий ток, мА - 12;
-
параметры АИД70/50 на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети:
-
наибольшее рабочее напряжение (действующее значение), кВ - 50;
-
наибольший рабочий ток (действующее значение), мА - 20;
-
параметры на переменном напряжении в повторно кратковременном режиме с продолжительностью включения (ПВ) 17 % и длительностью цикла 6 мин. при номинальном значении напряжения в сети:
-
наибольшее рабочее напряжение (действующее значение), кВ - 50;
-
наибольший рабочий ток (действующее значение), мА - 45;
-
потребляемая мощность, кВА, не более - 3;
-
масса, кг, не более:
-
блок управления - 14;
-
блок высокого напряжения - 35;
-
Средний срок службы, лет - 10.
Комплектность АИД-70/50
-
блок управления - 1;
-
блок высокого напряжения - 1;
-
кабель сетевой - 1;
-
провод заземления - 2;
-
вставка плавкая ВП2 –1, 2.0 А - 2;
-
вставка плавкая ВП3 –1, 10.0 А - 2;
-
руководство по эксплуатации - 1;
-
метрологическая аттестация ГП «Харьковстандартметрология» - 1.
