ВНА-СЭЩ-10-630 ПО НАЛИЧИЮ

Версия для печати

ВНА-СЭЩ-10-630 ПО НАЛИЧИЮ

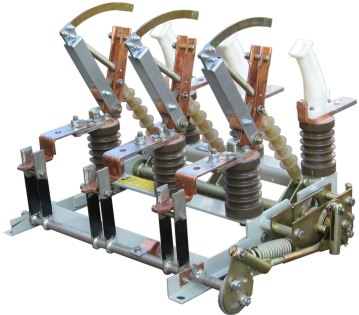

  • Выключатель нагрузки ВНА-СЭЩ-10-630 ПО НАЛИЧИЮ
  • Выключатель нагрузки ВНА-СЭЩ-10-630 Цена | Видео | Техническое описание
Цена договорная

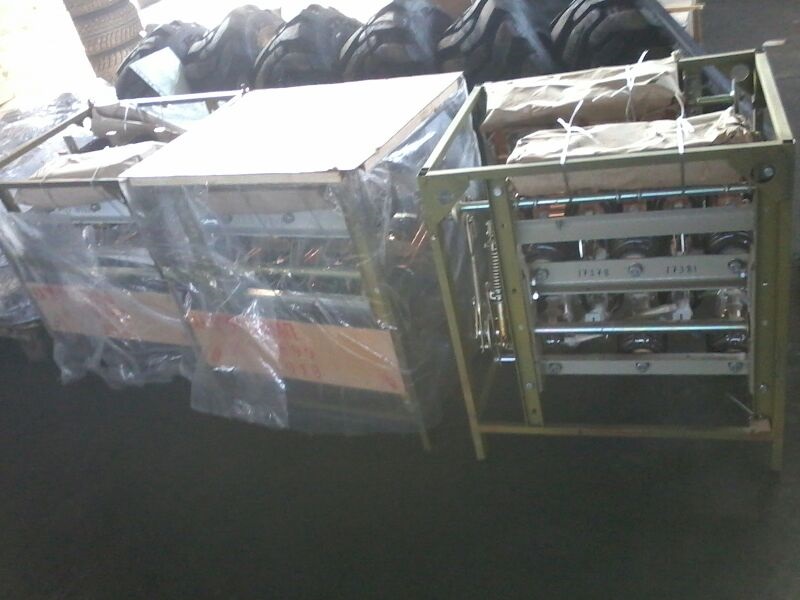

товар имеется на складе в большом количестве
+7 (846) 231-43-79
zaovec@mail.ru
Отправить заявку

Быстрая доставкаПроверенные и самые быстрые транспортные компании и курьеры доставят товар в любую точку страны точно в срок.
Варианты оплатыБезналичный расчет для юридических лиц. Своевременное предоставление финансовой документации
Круглосуточный прием заявок. КП за 15 минутКупить электротехническую продукцию можно в любое удобное время. Мы на связи 24 часа в сутки, 7 дней в неделю. Коммерческое предложение из наличия в течение 15 минут. Пишите и звоните нам!
Гарантия производителяПоставки исключительно новой продукции. Сертификат. Паспорт. Заводская гарантия

● Стоимость: по цене договоримся. Звоните...

ВНА-10-630 выключатели В НАЛИЧИИ и ПОД ЗАКАЗ.

● Гарантия. Сертификат. Паспорт.

● Бесплатно и Быстро довозим до транспортной компании.

● Осуществляем поставки на всей территории России!




                                               Марка Напряжение Номинальный ток Наличие заземляющего ножа Наличие полурамы для предохранителей Масса
Выключатель нагрузки ВНА-Л-10/630-20 У2 (СЭЩ Самара) 10 кВ 630 А Нет Нет 60 кг
Выключатель нагрузки ВНА-Л-10/630-20з У2 (СЭЩ) 10 кВ 630 А Есть Нет 60 кг
Выключатель нагрузки ВНА-Л-10/630-20зп У2 (Самара) 10 кВ 630 А Есть Есть 80 кг
Выключатель нагрузки ВНА-П-10/630-20 У2 (СЭЩ Самара) 10 кВ 630 А Нет Нет 60 кг
Выключатель нагрузки ВНА-П-10/630-20з У2 (Самара) 10 кВ 630 А Есть Нет 60 кг
Выключатель нагрузки ВНА-П-10/630-20зп У2 (Самара) 10 кВ 630 А Есть Есть 80 кг
Выключатель нагрузки ВНА-П-10/630-20зп СВ У2 (Самара) 10 кВ 630 А Есть Есть 80 кг
Выключатель нагрузки ВНА-Л-10/630-20зп СВ У2 (Самара) 10 кВ 630 А Есть Есть 80 кг
Выключатель нагрузки ВНА-П-10/630-20-Ззп У2 (Самара) 10 кВ 630 А Есть Есть 80 кг
Выключатель нагрузки ВНА-Л-10/630-20-Ззп У2 (Самара) 10 кВ 630 А Есть Есть 80 кг


ТЕХНИЧЕСКАЯ ПОМОЩЬ по ВНА-10-630 выключателям нагрузки: (846) 231-43-97. ЗВОНИТЕ



Выключатели нагрузки ВНА-10/630-20з У2 предназначены для включения и отключения под нагрузкой участков цепей переменного трехфазного тока частотой 50-60 Гц, номинальным напряжением 6(10) кВ, а также заземления отключенных участков при помощи заземлителей.

В отключенном положении выключатель нагрузки ВНА создает видимый разрыв электрической цепи.

Выключатель нагрузки ВНА-10/630-20з У2 устанавливается в шкафах комплектных распредустройств и комплектных трансформаторных подстанциях. Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасящей камеры при воздействии на них гасимой дуги. Управление осуществляется отдельным механическим приводом, связанным с выключателем нагрузки механической передачей.

Выключатель ВНА допускает одну из следующих серий отключений без необходимости производства ревизий и замены деталей:
а) не менее 10 отключений преимущественно активного тока, равному номинальному току отключения;
б) при 5% нагрузке от номинального тока 20 отключений преимущественно активного тока. Выключатель нагрузки ВНА обеспечивает двухкратное включение нормированного для него тока включения на короткое замыкание без повреждений, препятствующих его дальнейшей работе в нормальном и эксплуатационном режиме.

Все стальные части выключателя нагрузки ВНА подвергаются цинкованию и порошковой окраске.

Тип привода: пружинный, использующий потенциальную энергию, запасенную в пружине, заводимой вручную.
Механический ресурс до первого капитального ремонта не менее 2000 операций.
Габаритные размеры, мм (длина х ширина х высота) - 613 х 740 х 480.
Срок службы выключателя нагрузки до списания - 25 лет.

Условия эксплуатации выключателя нагрузки ВНА-10/630-20з У2

  • температура окружающего воздуха от минус 45 до 40°С;
  • высота над уровнем моря не более 1000 м;
  • относительная влажность воздуха 75% при 15°С, 100% при 25°С;
  • окружающая среда - промышленная атмосфера типа П;
  • рабочее положение в пространстве - установка в вертикальной плоскости. Допускается отклонение от вертикального положения до 5°.

КУПИТЬ ВНА-10-630 выключатель нагрузки: (846) 231-43-79. ЗВОНИТЕ!



Производим отгрузки выключателей нагрузки автогазовый ВНА-10/630 с ручным приводом ПРБД-10:

● ВНА П(Л)-10/630-20 У2 без заземляющих ножей, без предохранителей

В НАЛИЧИИ. ЗВОНИТЕ: (846) 231-43-79

● ВНА П(Л)-10/630-20З У2 с зазем. ножами, без предохранителей

В НАЛИЧИИ. ЗВОНИТЕ: (846) 231-43-79

● ВНА П(Л)-10/630-20ЗП У2 с зазем. ножами, с розетками под предохранители

В НАЛИЧИИ. ЗВОНИТЕ: (846) 231-43-79

● ВНА П(Л)-10/630-20ЗП У2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3
● ВНА П(Л)-10/630-20зпУ2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3

Выключатель нагрузки автогазовый с 2-мя зазем. ножами типа ВНА-10/630 ручным приводом ПРБД-10:

● ВНА П(Л)-10/630-20-2З У2 с зазем. ножами, без предохранителей
● ВНА П(Л)-10/630-20-2ЗП У2 с зазем. ножами, с розетками под предохранители
● ВНА П(Л)-10/630-20-2ЗП У2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3
● ВНА П(Л)-10/630-20-2ЗП У2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3

Выключатель нагрузки автогазовый с автоматическим отключением типа ВНА-10/630
с ручным приводом ПРБД-10:


● ВНА П(Л)-10/630-20ЗЗ У2 с зазем. ножами, без предохранителей
● ВНА П(Л)-10/630-20ЗПЗ У2 с зазем. ножами, с розетками под предохранители
● ВНА П(Л)-10/630-20ЗПЗ У2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3
● ВНА П(Л)-10/630-20ЗПЗ У2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3
● ВНА П(Л)-10/630-20-2ЗПЗ У2 с зазем. ножами, с розетками под предохранители
● ВНА П(Л)-10/630-20-2ЗПЗУ2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3
● ВНА П(Л)-10/630-20-2ЗПЗУ2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3

Выключатель нагрузки автогазовый продольной установки типа ВНА-10/630 в комплекте с рычагом управления:

● ВНА П(Л)р-10/630-20 У2 без зазем. ножей, без предохранителей
● ВНА П(Л)р-10/630-20З У2 с зазем. ножами, без предохранителей
● ВНА П(Л)р-10/630-20-2З У2 с 2-мя зазем. ножами, без предохранителей
● ВНА П(Л)р-10/630-20ЗП У2 с зазем. ножами, с контактами под предохранители
● ВНА П(Л)р-10/630-20ЗП У2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3
● ВНА П(Л)р-10/630-20ЗП У2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3

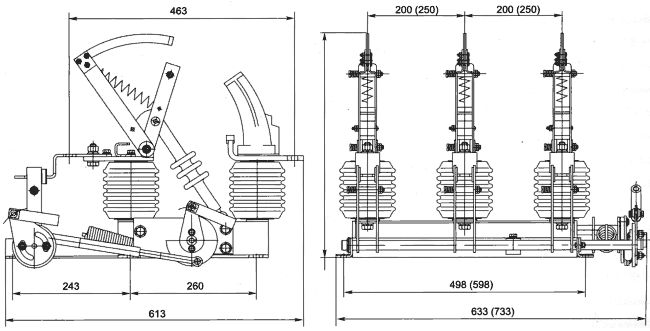

Габаритные размеры и чертеж выключателя нагрузки ВНА-10/630-20з У2

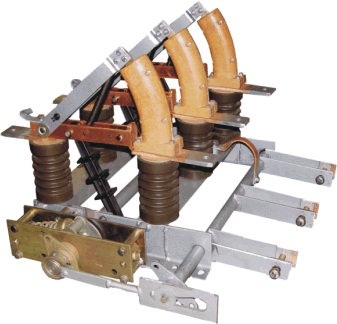

Выключатель нагрузки ВНА-Л-10/630-20з У2, ВНА-10



Выключатели серии ВНА (выключатель нагрузки автогазовый) способны гасить дугу при помощи потока газа, который выделяется при возникновении дуги из стен дугогасящей камеры. Выключатели нагрузки ВНА, благодаря модификации 2007 г., предоставляют возможность эксплуатирующей организации переделать систему управления заземляющими ножами (с левосторонней на правостороннюю) и изменить систему установки предохранителей (с ПКТ102(103)-10 на ПКТ102(103)-6).

Выключатели этой серии могут использоваться при высоте над уровнем моря до 1000 м и диапазоне температур от -45° до +35°С и должны соответствовать требованиям техники безопасности ГОСТ 12.2.007.3-75.

Мех. ресурс выключателя до первого кап. ремонта составляет не менее двух тысяч операций, при условии межремонтного ресурса в 1000 циклов. Сам же срок службы до его полного списания – 25 лет.

Выключатели ВН (выключатели нагрузки) предназначены для коммутации цепей электрического тока в шкафах комплектных распредустройств, комплектных трансформаторных подстанциях и камерах обслуживания. Данный тип оборудования может выпускаться в следующих вариантах исполнения:
  • Без ножей заземления и предохранителей.
  • С одним ножом заземления, но без предохранителей.
  • С одним ножом и предохранителями.
  • С двумя заземляющими ножами и предохранителями.


Также выключатели нагрузки ВНА СЭЩ оснащены блокировкой управления ножами заземления при работающем выключателе.

Упакован ВНА-10-630 выключатель в прочный деревянный ящик.
