Разъединители серии РН СЭЩ рассчитаны для работы в сетях переменного тока частоты 50 Гц напряжением 110 кВ.
Разъединитель переменного тока на напряжение 110 кВ серии РН СЭЩ предназначен для:
-
включения и отключения обесточенных участков электрической цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий;
-
обеспечения безопасного производства работ на отключенном участке;
-
заземления отключенных участков при помощи встроенных заземлителей.
Конструктивные особенности и преимущества
В разработке серии разъединителей РН СЭЩ на напряжение 110 кВ и 220 кВ применены новые конструкторские решения, улучшающие технические и эксплуатационные свойства выпускаемых в настоящее время разъединителей серии РГП СЭЩ.
По отношению к РГП СЭЩ разъединители серии РН СЭЩ имеют следующие преимущества:
1. Конструкция приспособлена ко всем вариантам установки полюсов относительно друг друга и приводов. Доработка до нетиповых вариантов требует минимальных затрат;
2. Применение только высококачественных комплектующих (изоляторы, подшипники, смазка);
3. Удобство сборки и регулировки на месте монтажа;
4. Конструкция позволяет в короткое время по желанию заказчика производить модификации по номинальному току и напряжению, например изготавливать разъединители 145 кВ и 170 кВ в экспортном варианте;
5. Возможность дальнейшего развития аппарата в сторону расширения его технических характеристик.
Также при разработке новых разъединителей серии РН СЭЩ учитывался накопленный опыт эксплуатации разъединителей РГП СЭЩ, проанализированы отзывы и пожелания заказчиков.
Таким образом, разъединители РН СЭЩ получили следующие улучшения по отношению к РГП СЭЩ:
1. Добавилось исполнение с повышенным грозовым импульсом (РН П СЭЩ);
2. Добавилось тропическое исполнение – Т1, с интервалом температур -10 .. + 60º С;
3. Металлоконструкции разъединителей имеют стойкое антикоррозионное покрытие «горячим цинком»;
4. Управление главными ножами и заземлителями производится через самозапирающийся рычажный механизм «мертвой точки»;
5. Разъединители РН легко поддаются регулировке при монтаже – предусмотрена бесступенчатая регулировка положения изоляторов, захода главных и заземляющих ножей, а также соединения приводов с приводными валами;
6. Разъединители могут быть выполнены с нормальным и повышенным уровнем изоляции (по напряжению грозового импульса);
7. Разъединители 220 кВ снабжены устройствами защиты от короны и имеют механический фиксатор, предотвращающий выход ножей из зацепления при возникновении ненормированных механических нагрузок от подводящих токопроводов.
Электродвигательный привод для разъединителей серии РН СЭЩ также был модифицирован по отношению к приводу разъединителя РГП СЭЩ.
Улучшенный привод ПДС СЭЩ-М имеет следующие преимущества по сравнению с предшественником:
1. Усовершенствована электрическая схема, добавлен переключатель режимов работы «МЕСТНОЕ-ОТКЛ-ДИСТАНЦИОННОЕ»;
2. Сигнальные лампы и освещение включаются при открывании двери шкафа управления;
3. Аппаратура управления и сигнализации размещена на поворотной панели, которая закреплена в шкафу на шарнирных петлях, и имеет возможность открываться, обеспечивая свободный доступ к клеммам.

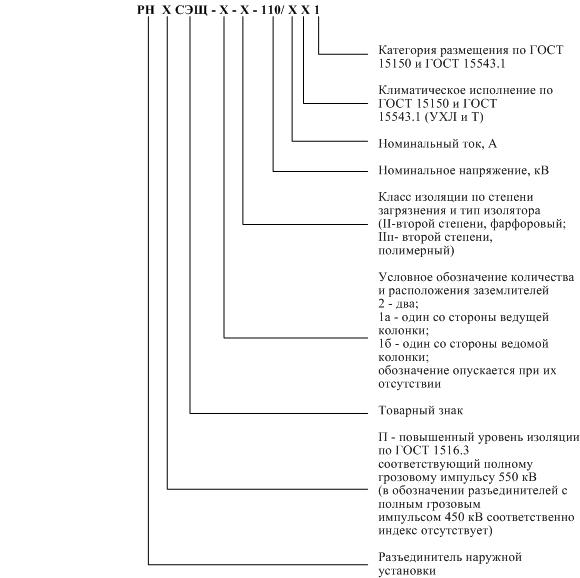

Структура условного обозначения
Технические характеристики
Наименование параметра |
РН СЭЩ-110/1250 |
РН П СЭЩ-110/1250 |
РН СЭЩ-110/2000 |
РН П СЭЩ-110/2000 |
Номинальное напряжение, кВ 110 |
110 |
Наибольшее рабочее напряжение, кВ |
126 |
Номинальный ток, Iном, А |
1250 |
2000 |
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), Iт, кА |
31,5 |
40 |
Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания), с |
|
- для главных ножей |
3 |
- для заземляющих ножей |
1 |
Наибольший пик номинального кратковременного тока (ток электродинамической стойкости), Iд, кА |
80 |
100 |
Сопротивление постоянному току главного токоведущего контура, Ом, не более |
120х10-6 |
80х10-6 |
Допустимая механическая нагрузка на выводы от присоединяемых проводов с учетом влияния ветровых нагрузок (скорость ветра до 15 м/с) и образования льда (толщина корки льда до 20 мм), Н, не более |
800 |
1000 |
Механический ресурс для главной цепи, циклов В-О |
10000 |
Толщина корки льда при оперировании разъединителем, не более, мм |
20 |
Наибольшее усилие, прикладываемое к рукоятке привода, Н |
245 |
Номинальная частота, fн, Гц |
50, 60 |
Длина пути утечки внешней изоляции, мм, не менее |
2500 |
3300 |
2500 |
3300 |
Включение, отключение токов: |
|
- холостого хода трансформаторов |
4 |
- зарядных (воздушных и кабельных линий), А, не более* |
1,5 |
Испытательное одноминутное напряжение промышленной частоты, кВ |
|
- относительно земли и между полюсами |
230 |
- между разомкнутыми контактами разъединителей |
230 |
265 |
230 |
265 |
Испытательное напряжение грозового импульса 1.2/50 мкс, кВ |
|
- относительно земли и между полюсами |
450 |
550 |
450 |
550 |
- между разомкнутыми контактами разъединителей |
570 |
630 |
570 |
630 |
Расстояние между колонками полюса, мм |
1200 |
1400 |
1200 |
1400 |
Габаритные размеры полюса/трехполюсного разъединителя, мм, не более** |
|
- длина |
1650/4720 |
1850/4720 |
1650/4720 |
1850/4720 |
- ширина |
480/2100 |
480/2300 |
480/2100 |
480/2300 |
- высота |
1510/3900 |
1650/4050 |
1510/3900 |
1650/4050 |
Масса, кг, не более*** |
|
- полюс |
210 |
255 |
212 |
256 |
- трехполюсного разъединителя |
1109 |
1213 |
1115 |
1216 |
Климатическое исполнение |
УХЛ1 |
Т1 |
Высота над уровнем моря, м, не более |
1000 |
Верхнее рабочее значение температуры окружающего воздуха, °С |
+40 |
+60 |
Нижнее рабочее значение температуры окружающего воздуха, °С |
-60 |
-10 |
Классификация |
Исполнение |
По номинальному напряжению |
110 кВ |
По номинальному току |
1250 А |
По уровню изоляции |
нормальный уровень изоляции: - 450 кВ полного грозового импульса относительно земли;
повышенный уровень изоляции: - 550 кВ полного грозового импульса относительно земли; |
По числу полюсов, управляемых одним приводом |
однополюсное
трехполюсное |
По виду установки полюсов |
параллельная |
По наличию заземлителей на полюс |
- с одним ножом заземления (со стороны ведущей или ведомой колонки)
- с двумя ножами заземления
- без ножей заземления |
По виду изоляции |
II степеней загрязнения по ГОСТ 9920 |
По виду привода |
- с электродвигательным приводом,
- с приводом, непосредственно использующим мускульную силу оператора (ручной привод) |
* При межполюсном расстоянии РН, РНП-110: 2000мм/p.
** Габаритные размеры даны для разъединителя с двумя заземлителями. Полюс имеет два ножа заземления.
*** Масса дана для разъединителя с фарфоровыми изоляторами. Полюс имеет два ножа заземления.
Обозначение варианта исполнения |
Конструктивное расположение заземлителей |
Изолятор/грозовой импульс, кВ |
со стороны ведущий колонки |
со стороны ведомой колонки |
РН СЭЩ-2-II-110/X УХЛ1(T1) |
+ |
+ |
Фарфоровый/450 |
РН СЭЩ-1а-II-110/X УХЛ1(T1) |
+ |
- |
Фарфоровый/450 |
РН СЭЩ-1б-II-110/X УХЛ1(T1) |
- |
+ |
Фарфоровый/450 |
РН СЭЩ-II-110/X УХЛ1(T1) |
- |
- |
Фарфоровый/450 |
РН СЭЩ-2-IIп-110/X УХЛ1 |
+ |
+ |
Полимерный/450 |
РН СЭЩ-1а-IIп-110/X УХЛ1 |
+ |
- |
Полимерный/450 |
РН СЭЩ-1б-IIп-110/X УХЛ1 |
- |
+ |
Полимерный/450 |
РН СЭЩ-IIп-110/X УХЛ1 |
- |
- |
Полимерный/450 |
РН П СЭЩ-2-II-110/X УХЛ1(T1) |
+ |
+ |
Фарфоровый/550 |
РН П СЭЩ-1а-II-110/X УХЛ1(T1) |
+ |
- |
Фарфоровый/550 |
РН П СЭЩ-1б-II-110/X УХЛ1(T1) |
- |
+ |
Фарфоровый/550 |
РН П СЭЩ-II-110/X УХЛ1(T1) |
- |
- |
Фарфоровый/550 |
РН П СЭЩ-2-IIп-110/X УХЛ1 |
+ |
+ |
Полимерный/550 |
РН П СЭЩ-1а-IIп-110/X УХЛ1 |
+ |
- |
Полимерный/550 |
РН П СЭЩ-1б-IIп-110/X УХЛ1 |
- |
+ |
Полимерный/550 |
РН П СЭЩ-IIп-110/X УХЛ1 |
- |
- |
Полимерный/550 |
