РВ (РВЗ, РВО, РВФ)-СЭЩ 10 кВ

Версия для печати

РВ (РВЗ, РВО, РВФ)-СЭЩ 10 кВ
Цена договорная
+7 (846) 231-43-79
zaovec@mail.ru
Отправить заявку

Быстрая доставкаПроверенные и самые быстрые транспортные компании и курьеры доставят товар в любую точку страны точно в срок.
Варианты оплатыБезналичный расчет для юридических лиц. Своевременное предоставление финансовой документации
Круглосуточный прием заявок. КП за 15 минутКупить электротехническую продукцию можно в любое удобное время. Мы на связи 24 часа в сутки, 7 дней в неделю. Коммерческое предложение из наличия в течение 15 минут. Пишите и звоните нам!
Гарантия производителяПоставки исключительно новой продукции. Сертификат. Паспорт. Заводская гарантия

Разъединители внутренней установки серии РВ (РВЗ, РВО, РВФ) СЭЩ предназначены для отключения и включения обесточенных участков электрической цепи напряжением 10 кВ промышленной частоты 50, 60 Гц, а также токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

Разъединители РВФ СЭЩ предназначены для установки в КРУ, где необходимо осуществить подвод электроэнергии с одной стороны стенки КРУ, а отвод с другой стороны без дополнительных проходных изоляторов.

Конструктивные особенности и преимущества

Разъединитель представляет собой трехполюсный аппарат, устанавливается в шкафах комплектных распределительных устройств, камер сборных одностороннего обслуживания и комплектных трансформаторных подстанциях для безопасного ведения работ на отключенном участке; для включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов.

Выпускается разъединитель в одполюсном исполнении (РВО).

Разъединитель РВ СЭЩ отличается от предыдущих конструкций наличием универсального заземляющего ножа (заземлителя).

Разъединитель РВ СЭЩ разрабатывался для установки в КСО. Данная конструкция позволяет, простой переустановкой заземлителя, изменить разъединитель с ножом заземления на шарнирном контакте на разъединитель с ножом заземления на разъемном контакте и наоборот. Так же конструкция позволяет из разъединителя без ножей заземления, заказав отдельно дополнительно 1 или 2 заземлителя, собрать разъединитель с одним или двумя заземляющими ножами.

Заземлитель установлен на раме разъединителя четырьмя крепежными элементами диаметром 10 мм, что, в свою очередь, упрощает его переустановку.

Блокировка заземлителя так же является универсальной и не требует специальной регулировки.

В разъединителе предусмотрена механическая блокировка от оперирования ножом заземления при включенном выключателе. Механический ресурс до первого капитального ремонта не менее 6000 циклов, срок хранения в консервации 2 года.

Конструкция разъединителя позволяет заказчику самостоятельно переставлять нож заземления на любую сторону (со стороны шарнирного контакта или со стороны разъемного контакта).

По своему желанию, заказчик может самостоятельно конструировать разъединитель, снимая или добавляя ножи заземления.

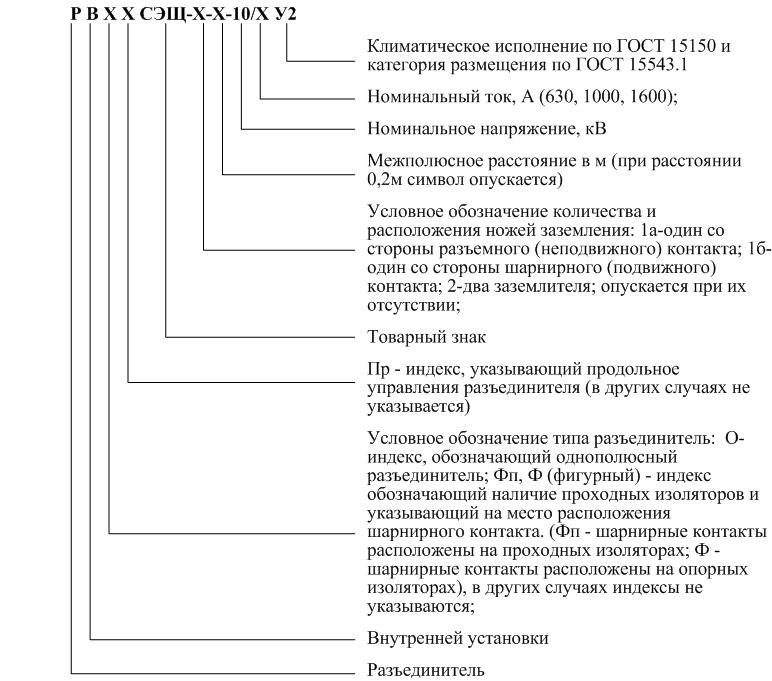

Структура условного обозначения

Технические характеристики

Наименование параметра
РВ
РВО
Типы разъединителей РВПр СЭЩ-2-10/630 У2 РВ СЭЩ-2-10/630 У2 РВПр СЭЩ-2-10/1000 У2 РВ СЭЩ-2-10/1000 У2 РВПр СЭЩ-2-10/1600 У2 РВ СЭЩ-2-10/1600 У2 РВО СЭЩ-10/630 У2 РВО СЭЩ-10/1000 У2
Номинальное напряжение, кВ
10
Наибольшее рабочее напряжение, кВ
12
Номинальный ток, А 630 1000 1600 630 1000
Межфазное расстояние, мм 200 -
Габаритные размеры, мм, не более:
длина 832 778 832 778 836 778 586 586
ширина 659 666 659 666 659 666 387 387
высота*
417
417
Масса полюса, кг, не более 58,0 49,0 58,0 51,0 68,0 63,0 17,0 17,0
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА
20
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА
51
Время протекания тока термической стойкости, t (время короткого замыкания), с

для главных ножей
3
для заземляющих ножей
1
Номинальная частота, Гц
50, 60
Сопротивление постоянному току главного токоведущего контура, Ом, не более**
70х10-6
Усилие, прикладываемое к рукоятке привода, Н, не более
245
Допустимая механическая нагрузка на выводы от присоединяемых проводов, Н, не более
250
Механический ресурс для главной цепи, циклов В-О
2000
Испытательное одноминутное напряжение промышленной частоты, кВ

относительно земли и между полюсами
42
между разомкнутыми контактами разъединителей
48
Испытательное напряжение грозового импульса 1,2/50 мкс, кВ

относительно земли и между полюсами
75
между разомкнутыми контактами разъединителей
85
Сейсмостойкость по шкале MSK-64, балл, не более
9
Включение, отключение токов холостого хода трансформаторов зарядных (воздушных и кабельных линий), А, не менее
0,4
Типы изоляторов применяемых в разъединителях
Фарфоровые - ИОР-10-7,50 IIIУХЛ2 ГОСТ 19797-85;
Полимерные - ИОЛ СЭЩ-8-80 УХЛ2
Климатическое исполнение
У2
Высота над уровнем моря, м, не более
1000
Верхнее рабочее значение температуры окружающего воздуха, °С
+45
Нижнее рабочее значение температуры окружающего воздуха, °С
-45

Наименование параметра
РВФ
Типы разъединителей РВФп СЭЩ-2-10/630 У2 РВФп СЭЩ-2-0,25-10/630 У2 РВФп СЭЩ-2-10/1000 У2 РВФп СЭЩ-2-0,25-10/1000 У2 РВФп СЭЩ-2-10/1600 У2 РВФп СЭЩ-2-0,25-10/1600 У2
Номинальное напряжение, кВ
10
Наибольшее рабочее напряжение, кВ
12
Номинальный ток, А 630 1000 1600
Межфазное расстояние, мм 200 250 200 250 200 250
Габаритные размеры, мм, не более:
длина 778 - 778 - 778 -
ширина 666 - 666 - 666 -
высота* 500 - 500 - 505 -
Масса полюса, кг, не более 61,0 - 62,0 - 65,0 -
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА
20
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА
51
Время протекания тока термической стойкости, t (время короткого замыкания), с

для главных ножей
3
для заземляющих ножей
1
Номинальная частота, Гц
50, 60
Сопротивление постоянному току главного токоведущего контура, Ом, не более**
70х10-6
Усилие, прикладываемое к рукоятке привода, Н, не более
245
Допустимая механическая нагрузка на выводы от присоединяемых проводов, Н, не более
250
Механический ресурс для главной цепи, циклов В-О
2000
Испытательное одноминутное напряжение промышленной частоты, кВ

относительно земли и между полюсами
42
между разомкнутыми контактами разъединителей
48
Испытательное напряжение грозового импульса 1,2/50 мкс, кВ

относительно земли и между полюсами
75
между разомкнутыми контактами разъединителей
85
Сейсмостойкость по шкале MSK-64, балл, не более
9
Включение, отключение токов холостого хода трансформаторов зарядных (воздушных и кабельных линий), А, не менее
0,4
Типы изоляторов применяемых в разъединителях
Полимерные - ИОЛ СЭЩ-8-80 УХЛ2
Климатическое исполнение
У2
Высота над уровнем моря, м, не более
1000
Верхнее рабочее значение температуры окружающего воздуха, °С
+45
Нижнее рабочее значение температуры окружающего воздуха, °С
-45

Классификация Исполнение
РВФ РВ РВО
По числу полюсов, управляемых одним приводом Трехполюсное Однополюсное
По наличию заземляющих ножей - с одним заземляющим ножом;
- с двумя заземляющими ножами;
- без заземляющих ножей
- без ножей заземления
По расположению шарнирного контакта



- на проходном изоляторе;
- на опорном изоляторе
- -
По виду изоляции - с фарфоровыми изоляторами:
Изолятор ИОР-10-7,50III У2, ХЛ2 ГОСТ 19797
Изолятор ПМА-10-1 УХЛ2 ГОСТ 5862
- с фарфоровыми изоляторами
- с полимерными изоляторами
- с фарфоровыми изоляторами
По виду привода Ручной привод



По расположению приводов



Разъединитель поставляется с расположением приводов на главные ножи и ножи заземления с правой стороны от оператора. Конструкция разъединителя позволяет изменить расположение приводов посредством перестановки втулок на валах (кроме исполнений с продольным управлением, при которых привода расположены всегда справа)
