ТМ (ТМГ)-СЭЩ 10 кВ

Версия для печати

ТМ (ТМГ)-СЭЩ 10 кВ
Цена договорная
+7 (846) 231-43-79
zaovec@mail.ru
Отправить заявку

Быстрая доставкаПроверенные и самые быстрые транспортные компании и курьеры доставят товар в любую точку страны точно в срок.
Варианты оплатыБезналичный расчет для юридических лиц. Своевременное предоставление финансовой документации
Круглосуточный прием заявок. КП за 15 минутКупить электротехническую продукцию можно в любое удобное время. Мы на связи 24 часа в сутки, 7 дней в неделю. Коммерческое предложение из наличия в течение 15 минут. Пишите и звоните нам!
Гарантия производителяПоставки исключительно новой продукции. Сертификат. Паспорт. Заводская гарантия

Трансформаторы ТМ, ТМГ как преобразователи энергии полностью обратимы. Первичной может быть любая обмотка, независимо от её расположения относительно её расположения относительно стержня. Один и тот же трансформатор может быть как повышающим, так и понижающим.

Силовые распределительные трансформаторы серий 11 и 12 класса напряжения 10 кВ выпускаются серийно:

- Основные номинальные напряжения обмоток ВН – 6.00 (6.30 ; 6.60) кВ, 10.00 (10.50; 11.00) кВ.

- Основное номинальное напряжение обмоток НН – 0.40 кВ .

Серия трансформаторов 11 - модернизированная на основе новых теоретических и конструкторских разработок и опыта уже освоенного производства предыдущих серий. Серия трансформаторов 12 - с уменьшенными по отношению к трансформаторам серии 11 потерями холостого и короткого замыкания.

Основные конструктивные исполнения серийных трансформаторов по внешнему конструктивному строению:

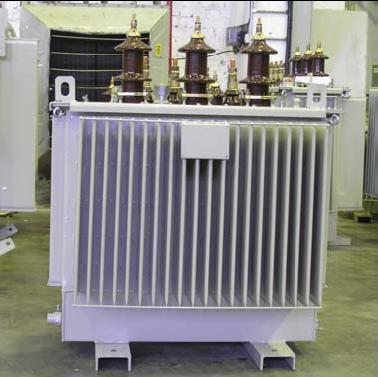

Трансформатор ТМГ – силовой трансформатор герметичный без расширителя, увеличение объёма масла при нагреве воспринимается упругими гофрами.

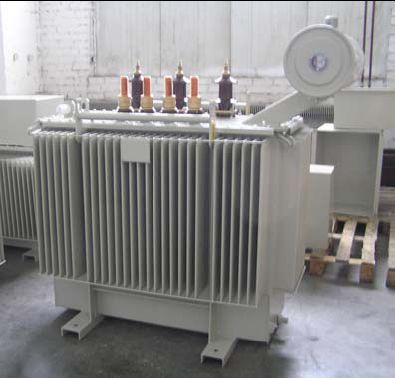

Трансформатор ТМ – силовой трансформатор с расширителем, увеличение объёма масла при нагреве воспринимается расширителем.


ТМГФ – силовой трансформатор герметичный без расширителя, выводы ВН и НН – боковые, располагаются в боковых фланцах . ТМФ – силовой трансформатор с расширителем, выводы ВН и НН – боковые, располагаются в боковых фланцах.


Конструкция

В конструкцию трансформаторов входят следующие составные части:

- активная часть (магнитопровод, обмотки, изоляция, отводы, вводы (изоляторы), переключатель);

- корпус бака;

- контрольно- измерительные, сигнальные и защитные устройства;

- вспомогательные устройства.

Активная часть трансформатора – то место, где происходит непосредственное преобразование электрической энергии одного напряжения в электрическую энергию другого напряжения, то есть энергия от обмотки высокого напряжения через посредство наведённого в магнитной системе магнитного потока преобразуется в энергию обмотки низкого напряжения.

Главные элементы активной части: обмотки и магнитная система (магнитопровод). Активная часть распределительных трансформаторов состоит из следующих узлов:

а) магнитопровода;

б) обмотки высокого напряжения ВН;

в) обмотки низкого напряжения НН;

г) отводов ВН и НН;

д) крышки бака;

е) сборочных единиц и деталей изоляции;

ж) переключающего устройства,

з) изоляционных вводов высокого и низкого напряжения.

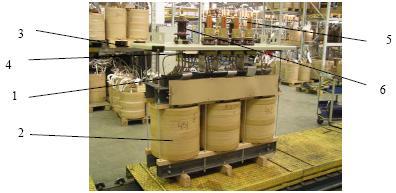

1 – магнитопровод; 2 – блок обмоток ВН – НН; 3 – крышка бака; 4 – переключатель; 5 – ввод НН; 6 – ввод ВН.

Магнитопровод трансформатора является конструктивной и механической основой активной части. Основная часть магнитопровода – магнитная система, которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь.

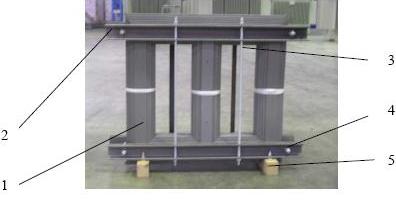

1 – магнитная система, 2 – прессующая балка, 3 – стяжная шпилька вертикальная, 4 – стяжная шпилька горизонтальная, 5 – ступенчатая основа

Обмотки трансформаторов слоевые, расположены на стержне в следующем порядке, считая от стержня:

- обмотка НН (низкого напряжения)


1 – обмотка, 2 – фазный отвод, 3 – линейный отвод

- обмотка ВН (высокого напряжения)

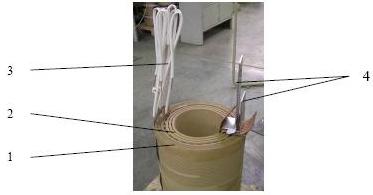

1 – обмотка ВН, 2 – обмотка НН,3 – отводы ВН, 4 – отводы НН

Обмотки НН выполняются из алюминиевой ленты и бумажной межслоевой изоляцией из бумаги, обмотки ВН серии -11 – из алюминиевого провода круглого сечения с эмалевой изоляцией или прямоугольного сечения с бумажной изоляцией, обмотки ВН серии -12 – из алюминиевого провода круглого сечения с эмалевой изоляцией или медного провода прямоугольного сечения с бумажной изоляцией. Межслоевая изоляция из кабельной бумаги. Прессовка обмоток осуществляется стяжкой ярмовых балок вертикальными шпильками.

Материал проводников обмоток:

алюминий (плотность – γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC – ρал75 = 0,0342 Ом*мм2/м),

медь (плотность – γм = 8900 кг/м3, удельное электрическое сопротивление при 75 ºC – ρм75 = 0,0210 Ом*мм2/м).

В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.

Регулирование напряжения осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора (при полностью отключенном трансформаторе).

Положение переключателя % регулирования Регулирование для номинального напряжения ВН, В
6000 6300 6600 10000 10500 11000
1 105.0 6300 6615 6930 10500 11025 11550
2 102.5 6150 6457.5 6150 10250 10762.5 11275
3 100.0 6000 6300 6600 10000 10500 11000
4 97.5 5850 6142.5 6435 9750 10237.5 10725
5 95.0 5700 5985 6270 9500 9975 10450

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН в основном, выполняются теми же проводами, что и сами обмотки. Соединения НН – алюминиевыми или медными шинами прямоугольного сечения.

Переключающее устройство.  В распределительных трансформаторах регулирование напряжения производится без возбуждения, при отключенном трансформаторе рукояткой, установленной на крышке бака, путем соединения соответствующих ответвлений обмоток ВН.

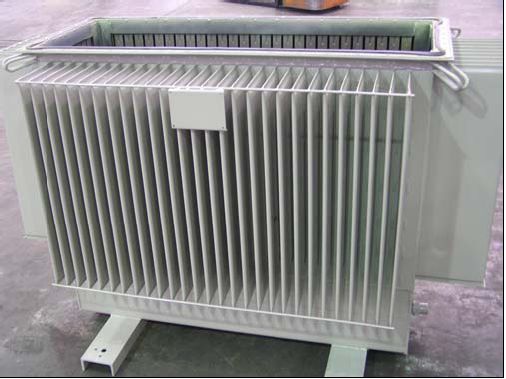

Бак трансформатора представляет собой металлическую сварную конструкцию прямоугольной формы и состоит из следующих узлов:

а) корпуса;

б) крышки (конструктивно относится к активной части).

Корпус состоит из следующих узлов и деталей

а) каркаса корпуса (верхней рамы);

б) гофрированных стенок;

в) дна.

К дну приварены два опорных швеллера. На дне баке предусмотрен вентиль слива масла и два контакта заземления.



Механическая прочность бака трансформаторов ТМ рассчитана на избыточное давление не более 25+5 кПа, бака трансформаторов ТМГ рассчитана на избыточное давление не более 25+5 кПа и вакуум с остаточным давлением не более 70+5 кПа.

На крышке бака трансформатора ТМГ установлены: вводы ВН и НН, привод переключателя, маслоуказатель, термометр, клапан сброса давления. На крышке трансформаторов ТМ установлены: вводы ВН и НН, рукоятка привода переключателя и расширитель, на котором расположены: маслоуказатель, осушитель и клапан сброса давления. (Осушитель поставляется в комплекте с трансформатором и устанавливается непосредственно на месте эксплуатации.)

Наружная поверхность корпуса окрашена полиэфирной порошковой краской светло-серого цвета.

Соединение крышки и корпуса бака в разъёме – болтовое, уплотнение разъёма – прокладки из маслобензостойкой резины.

К верхней части токоведущего стержня вводов НН крепится специальный контактный зажим с наконечником, обеспечивающий подсоединение плоской шины.

Трансформаторное масло. Масло в трансформаторе выполняет две функции: электрической изоляции и передачи тепла от нагретых частей к охлаждающим устройствам. Применяются трансформаторные масла марок ГК (ТУ 38.101.1025-85), ВГ (ТУ 38.401.978- 93), арктического АГК (ТУ 38.101.1271-85).

Величина пробивного напряжения, основного контролируемого параметра, характеризующего качество трансформаторного масла – не менее 25 кВ/мм.

Определение пробивного напряжения производится в стандартном разряднике в соответствии с ГОСТ - 6581-75.

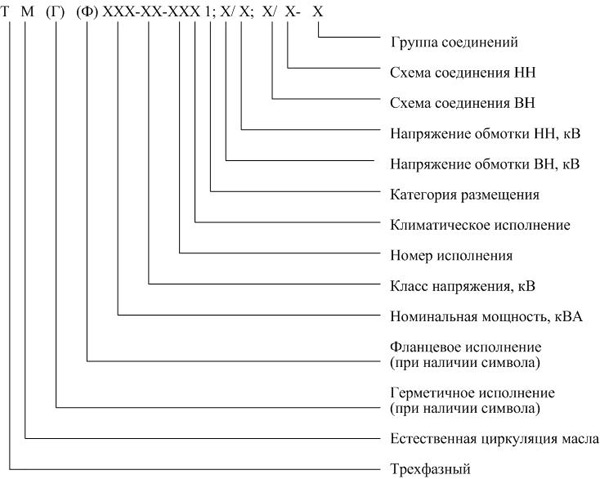

Структура условного обозначения

Пример условного обозначения трансформатора ТМГ мощностью 630 кВА с классом напряжением 10 кВ, 01 исполнения, климатического исполнения У, категории размещения 1, напряжением обмотки ВН – 10 кВ, обмотки НН –0,4 кВ, группой соединения Y/YН – 0:

Трансформатор ТМГ-630/10-01У1; 10/0,4; Y/YН - 0

Пример условного обозначения трансформатора герметичного исполнения, мощностью 630 кВА, с напряжением на стороне ВН — 20,00 кВ, на стороне НН — 0,40 кВ, схемой и группой соединения Y/Yн-0, климатическим исполнением - У, категорией размещения —1 при заказе и в документации другого изделия:

Трансформатор ТМГ-630/20У1; 20,00/0,40; Y/Yн - 0

Технические характеристики

Основные технические данные серии -11 распределительных трансформаторов класса напряжения 10 кВ
Обозначение Номинальная мощность, кВА Сочетание напряжения ВН/НН, кВ/кВ Схема и группа соединения обмоток Потери холостого хода, Вт Потери короткого замыкания, Вт Напряжение короткого замыкания, % Ток холостого хода, %
ТМ(Г)-25/10-11 25 6.00/0.40;
6.30/0.40;
6.60/0.40;
10.00/0.40;
10.50/0.40;
11.00/0.40
Y/Yн-0
D/Yн-11
190 630 4.5 5.0
Y/Zн- 11 750 5.0
ТМ(Г)-40/10-11 40 Y/Yн-0
D/Yн-11
260 980 4.5
Y/Zн- 11 1200 5.0
ТМ(Г)-63/10-11 63 Y/Yн-0
D/Yн-11
340 1480 4.5 4.0
Y/Zн- 11 1600 5.2
ТМ(Г)-100/10-11 100 Y/Yн-0
D/Yн-11
400 2400 4.5
Y/Zн- 11 2500 5.2
ТМ(Г)-160/10-11 160 Y/Yн-0
D/Yн-11
560 3300 5.5
Y/Zн- 11 3300 5.5
ТМ(Г)-250/10-11 250 Y/Yн-0
D/Yн-11
580 3700 4.5 1.9
Y/Zн- 11 4600 4.5
ТМ(Г)-400/10-11 400 Y/Yн-0
D/Yн-11
830 5900 4.5 1.8
ТМ(Г)-630/10-11 630 1050 7600 5.5 1.6
ТМ(Г)-1000/10-11 1000 1550 10800 5.5 1.2
ТМ(Г)-1250/10-11 1250 1800 17000 5.5 1.2
ТМ(Г)-1600/10-11 1600 2100 16500 6.0 1.0
ТМ(Г)-2500/10-11 2500 3350 26300 6.0 0.8

Основные технические данные серии -12 распределительных трансформаторов класса напряжения 10 кВ
Обозначение Номинальная мощность, кВА Сочетание напряжения ВН/НН, кВ/кВ Схема и группа соединения обмоток Потери холостого хода, Вт Потери короткого замыкания, Вт Напряжение короткого замыкания, % Ток холостого хода, %
ТМ(Г)-25/10-12 25 6.00/0.40;
6.30/0.40;
6.60/0.40;
10.00/0.40;
10.50/0.40;
11.00/0.40
Y/Yн-0
D/Yн-11
110 600 4.5 2.7
Y/Zн- 11
ТМ(Г)-40/10-12 40 Y/Yн-0
D/Yн-11
150 880 4.5 2.6
Y/Zн- 11
ТМ(Г)-63/10-12 63 Y/Yн-0
D/Yн-11
220 1280 4.5 2.4
Y/Zн- 11
ТМ(Г)-100/10-12 100 Y/Yн-0
D/Yн-11
330 1980 4.5 2.2
Y/Zн- 11 330 2200 4.7 2.2
ТМ(Г)-160/10-12 160 Y/Yн-0
D/Yн-11
410 2650 4.5 2.0
Y/Zн- 11 410 2900 4.7 2.0
ТМ(Г)-400/10-11 400 Y/Yн-0
D/Yн-11
650 4900 4.5 1.8
ТМ(Г)-630/10-11 630 800 6750 5.5 1.6
ТМ(Г)-1000/10-11 1000 1050 10500 5.5 1.2
ТМ(Г)-1250/10-11 1250 1350 12500 6.0 1.2
ТМ(Г)-1600/10-11 1600 1700 14500 6.0 1.0
ТМ(Г)-2500/10-11 2500 2400 24000 6.0 0.8

Климатическое исполнение У Т УХЛ
Высота над уровнем моря, м 1000
Верхнее рабочее значение температуры окружающего воздуха, С +40° +50° +40°
Нижнее значение температуры окружающего воздуха для исполнения -45° -10° -60°
Тип атмосферы II по ГОСТ 15150-69
Категория размещения 1 по ГОСТ 15150
