Сухой распределительный трансформатор – понижающий трансформатор с мощностью в трёх фазах от 250 до 2500 кВА включительно, класса напряжения изоляции 6 и 10 кВ, с раздельными обмотками высокого и низкого напряжения, с напряжением распределительной сети по низкой стороне до 1 кВ, питающей непосредственных потребителей электроэнергии общего назначения.

Трансформатор как преобразователь энергии полностью обратим. Первичной может быть любая обмотка, независимо от её расположения относительно стержня. Один и тот же трансформатор может быть как повышающим, так и понижающим.

Сухие распределительные трансформаторы типов ТСЛ и ТСЛЗ класса напряжения 6 и 10 кВ выпускаются серийно.

Класс напряжения обмоток 10 кВ:

номинальное высоковольтное напряжение (ВН) обмоток – 10.00, 10.50 кВ.

Класс напряжения обмоток 6 кВ:

номинальное высоковольтное напряжение (ВН) обмоток – 6.00, 6.30 кВ.

Основное номинальное низковольтное напряжение (НН) обмоток – 0.40 кВ.

Основные конструктивные исполнения серийных трансформаторов по внешнему конструктивному строению:

ТСЛ – трансформатор сухой без защитного кожуха со степенью защиты IP00;

ТСЛЗ – трансформатор сухой в защитном кожухе со степенью защиты IP41.

Система охлаждения трансформатора – AN (естественная циркуляция воздуха). По требованию заказчика трансформатор может быть выполнен с системой охлаждения AF (принудительная циркуляция воздуха).

Конструкция

В конструкцию трансформаторов ТСЛ и ТСЛЗ входят следующие составные части:

- активная часть (магнитопровод, обмотки, изоляция, отводы);

- контрольно- измерительные, сигнальные и защитные устройства;

- вспомогательные устройства.

В конструкцию трансформаторов ТСЛЗ также входит наружный защитный кожух.

1. Активная часть.

Активная часть трансформатора – то место, где происходит непосредственное преобразование электрической энергии одного напряжения в электрическую энергию другого напряжения, то есть энергия от обмотки высокого напряжения через посредство наведённого в магнитной системе магнитного потока преобразуется в энергию обмотки низкого напряжения.

Главные элементы активной части: обмотки и магнитная система (магнитопровод). Активная часть распределительных сухих трансформаторов состоит из следующих узлов:

а) магнитопровода; 0РТ.135.030.ТИ 6

б) блока обмоток высокого напряжения (ВН) и низкого напряжения (НН);

г) отводов ВН и НН;

е) сборочных единиц и деталей изоляции;

ж) клеммной коробки.

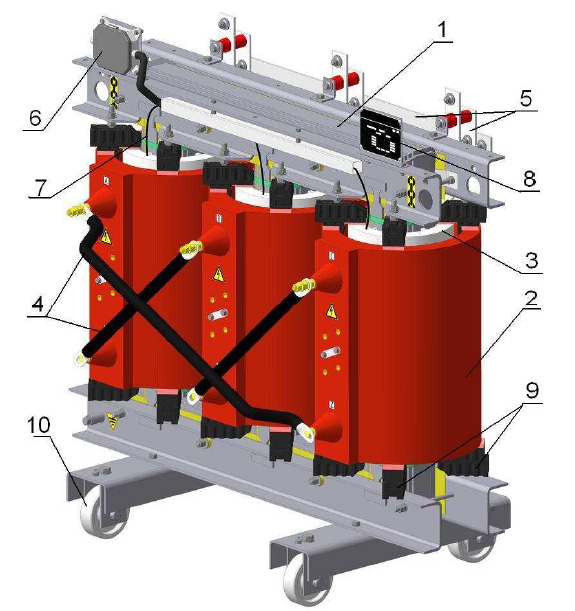

Трансформатор в сборе.


1 – магнитопровод;

2 – обмотка ВН;

3 – обмотка НН;

4 – отводы обмотки ВН;

5 – отводы обмотки НН.

6 – Клеммная коробка;

7 – Термопары;

8 – Паспортная табличка;

9 – Опоры;

10 – Колеса.

1.1. Магнитопровод

Магнитопровод трансформатора является конструктивной и механической основой активной части. Основная часть магнитопровода – магнитная система – трёхстержневая плоскошихтованная выполненная из анизотропной холоднокатаной электротехнической стали толщиной 0.3 мм , которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь.

1.2. Обмотки.

Обмотки трансформаторов слоевые, расположены на стержне в следующем порядке, считая от стержня – обмотка низкого напряжения (НН), обмот- ка высокого напряжения (ВН). Обмотки НН пропитаны изоляционным лаком, обмотки ВН залиты эпоксидным клмпаундом.

Обмотки НН выполняются из алюминиевой ленты и межслоевой изоляции, обмотки ВН – из алюминиевой ленты и межслойной изоляции. Прессовка обмоток осуществляется прессующими винтами.

Материал проводников обмоток:

алюминий - (плотность – γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC – ρал75 = 0,0342 Ом*мм2/м).

В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.

Все изоляционные материалы применяемые в обмотках имеют класс нагревостойкости не ниже F (155 °С).

Регулирование напряжения в обмотке ВН осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора (при полностью отключенном трансформаторе).

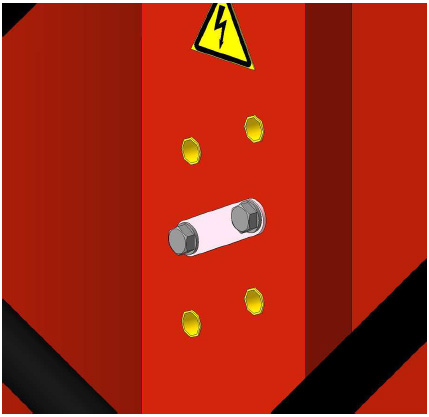

Регулировочные отпайки обмотки ВН.


1.3 Отводы.

 Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН выполняются алюминиевыми трубками, изо- лированными термоусадочной трубкой.

Соединения НН – алюминиевыми шинами прямоугольного сечения.

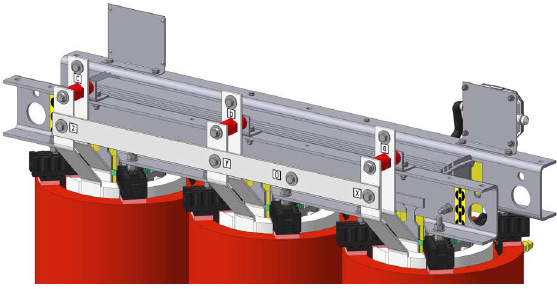

Активная часть с отводами НН из алюминиевых шин


2. Защитный кожух.

 Защитный кожух обеспечивает необходимую степень защиты активной части. Степень защиты трансформатора ТСЛЗ – IP41. Защитный кожух состоит из дна, крыши и боковых стенок. Стенки и дно кожуха имеют вентиляционные отверстия, необходимые для охлаждения трансформатора.

На широких стенках кожуха имеются съемные панели для доступа к регулировочным отпайкам.

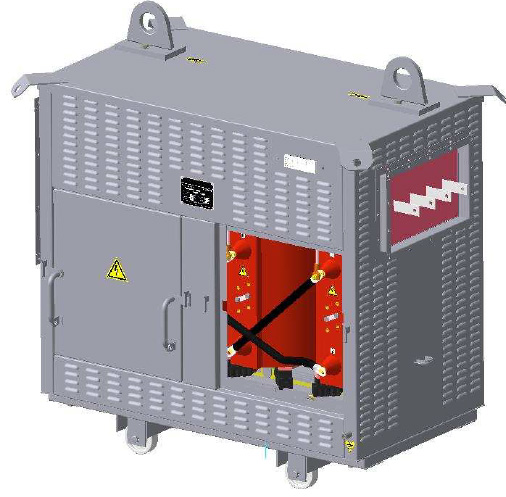

Защитный кожух трансформатора ТСЛЗ.


Кожух окрашен полиэфирной порошковой краской светло-серого цвета.

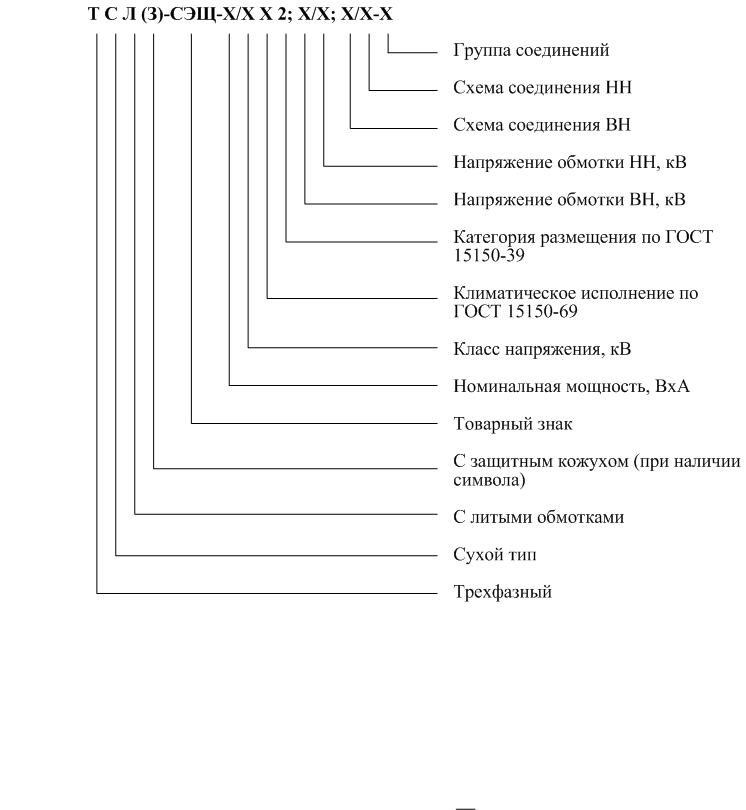

Структура условного обозначения

Технические характеристики

Обозначение Номинальная мощность, кВА Схема и группа соединения обмоток Потери холостого хода, Вт Потери короткого замыкания, Вт Напряжение короткого замыкания, % Ток холостого хода, %
ТСЛ(З)-СЭЩ-250/10 250 D/Yн-11 730 3700 6.0 1.9
ТСЛ(З)-СЭЩ-400/10 400 1000 4900 1.8
ТСЛ(З)-СЭЩ-630/10 630 1400 7100 1.6
ТСЛ(З)-СЭЩ-1000/10 1000 1950 10000 1.2
ТСЛ(З)-СЭЩ-1600/10 1600 2750 14300 1.0
ТСЛ(З)-СЭЩ-2500/10 2500 4200 21000 0.8
