Распределительный трансформатор – понижающий трансформатор с мощностью в трёх фазах до 63 кВА включительно, классом напряжения 6, 10 кВ, с раздельными обмотками высокого и низкого напряжения, с напряжением распределительной сети до 10 кВ, питающей непосредственных потребителей электроэнергии.
Распределительные трансформаторы класса напряжения 6, 10 кВ вы- пускаются серийно на мощности 25, 40 и 63 кВА:
Основные номинальные напряжения обмоток ВН – 6.0 ; 6.3; 10.0; 10.5 кВ.
Основное номинальное напряжение обмоток НН – 0.40 кВ.
Конструкция
По требованию заказчика изготавливают следующие конструктивные исполнения трансформаторов:

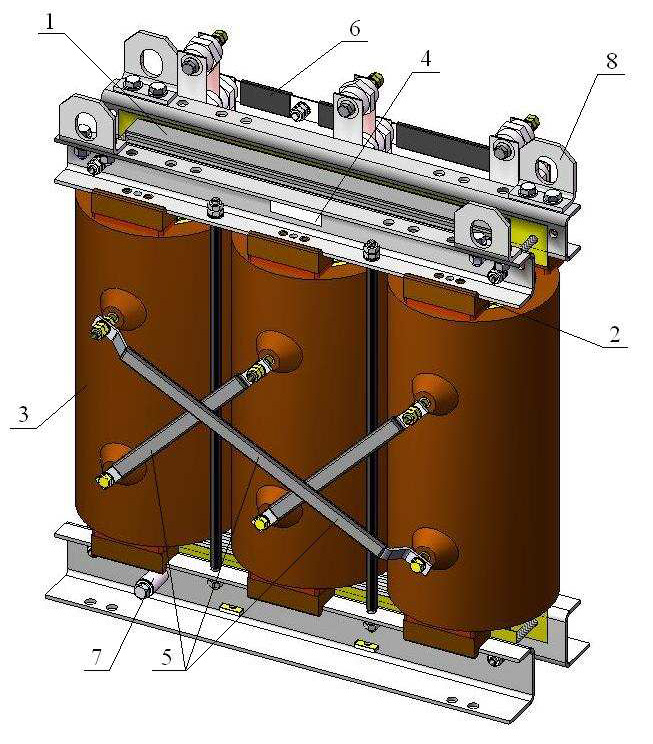

-00 – исполнение трансформатора без регулирования напряжения и без датчика ДТС 014*;
1 – магнитная система,
2 – обмотка НН,
3 – обмотка ВН,
4 – паспортная табличка,
5 – шины соединения стороны ВН,
6 – шины соединения стороны НН,
7 – бобышка заземления,
8 – строповочные уши.

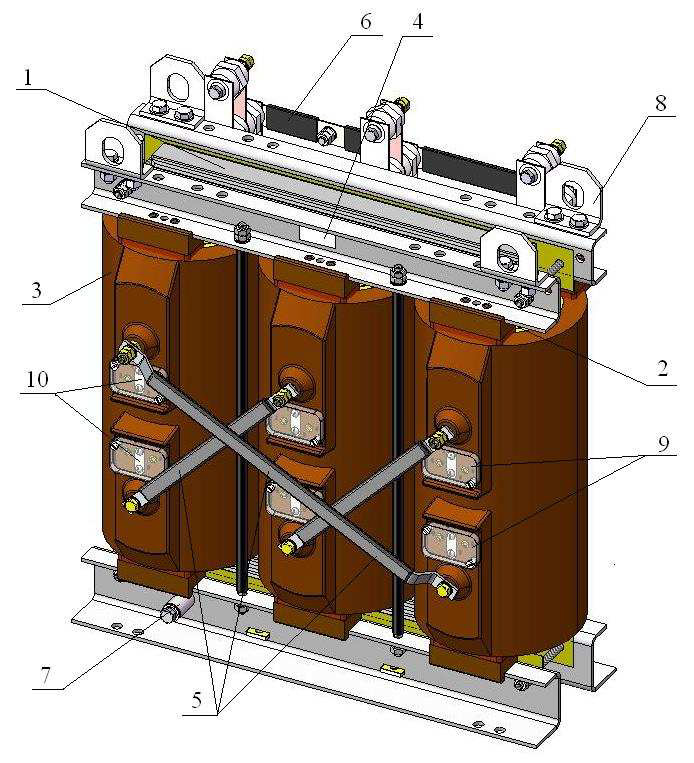

-01 – исполнение трансформатора с регулированием напряжения и без датчика ДТС 014*;
1 – магнитная система,
2 – обмотка НН,
3 – обмотка ВН,
4 – паспортная табличка,
5 – шины соединения стороны ВН,
6 – шины соединения стороны НН,
7 – бобышка заземления,
8 – строповочные уши;
9 – панель регулирования;
10 – пластина переключения.
-02 – исполнение трансформатора без регулирования напряжения и с датчиком ДТС 014*;
-03 – исполнение трансформатора с регулированием напряжения и с дат- чиком ДТС 014*.
* ДТС 014 – (датчик температуры) термопреобразователь сопротивле- ния, служит для замера температуры поверхности обмотки ВН.
Переключение ответвлений обмотки ВН (-01; -03 исполнение трансфор- матора) – переключение без возбуждения (ПБВ). Диапазон регулирования на- пряжения относительно номинального ±2х2.5%.
Переключение ответвлений обмотки ВН отсутствует (-00; -02 исполнение трансформатора).
Трансформаторы ТЛС-СЭЩ-25 изготавливаются только в исполнении -00 и -02 (без ПБВ).
Трансформатор состоит из следующих узлов:
а) магнитопровода;
б) обмоток ВН и НН;
в) отводов ВН и НН;
г) контрольно - измерительные устройства.
Магнитопровод трансформатора является конструктивной и механической основой активной части. Основная часть магнитопровода – магнитный сердечник, который состоит из вертикальных стержней, перекрытых сверху и снизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь.
Магнитопровод плоский трёхстержневой, плоскошихтованный, шихтуется из листов холоднокатаной электротехнической стали марки 3408, толщи- ной 0,30 мм. Плотность электротехнической стали – γст = 7650 кг/м3. Стяжка ярем осуществляется при помощи ярмовых балок (стальных швеллеров) и стяжных шпилек. Магнитопровод устанавливается непосредственно на нижние ярма.

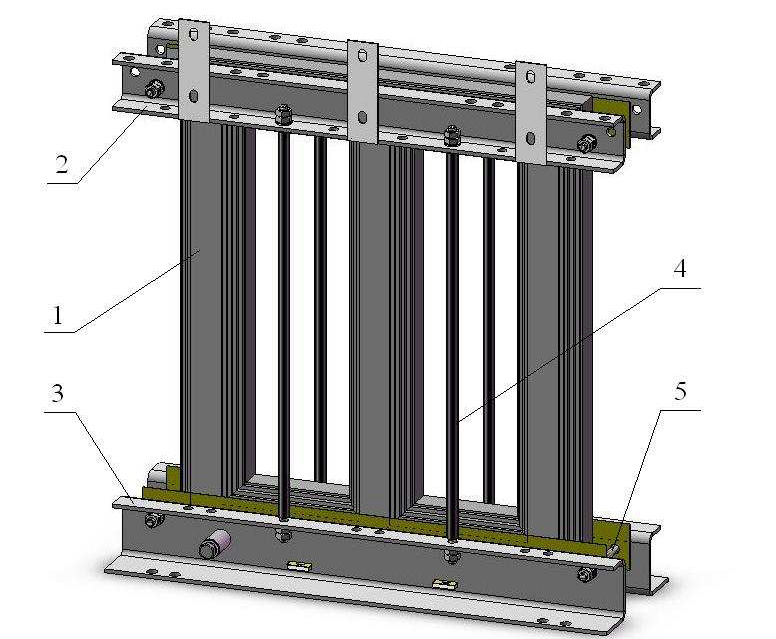

Магнитопровод в сборе.
1 – магнитная система,
2 – верхняя прессующая балка,
3 - нижняя прессующая балка;
4 – стяжная шпилька вертикальная,
5 – стяжная шпилька горизонтальная.
Обмотки трансформаторов слоевые, круглого сечения расположены на стержне в следующем порядке, считая от стержня – обмотка НН (низкого напряжения), обмотка ВН (высокого напряжения). После изготовления обмотка ВН заливается эпоксидным компаундом, а обмотка НН пропитывается лаком. Обмотки не подлежат ремонту.
Обмотки НН выполняются из медной ленты, с межслоевой изоляцией, обмотки ВН – из медного провода круглого сечения с эмалевой изоляцией и с межслоевой изоляцией.
Обмотки НН и ВН
Обмотки НН и ВН (с регулированием ПБВ)
1 – обмотка НН,
2 – обмотка ВН,
3 - эпоксидный компаунд;
4 – отводы НН;
5- выводы ВН;
6 – панель регулирования;
7 – пластина переключения.
Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток в требуемую электрическую схему.
Соединения обмотки НН выполняются медной шиной прямоугольного сечения, а обмотки ВН - алюминиевыми шинами прямоугольного сечения.
По требованию заказчика трансформатор комплектуется температурным датчиком, который должен быть подключен к блоку контроля температуры. Блок контроля температуры устанавливается непосредственно на месте установки трансформатора заказчиком (не входит в комплект трансформатора).

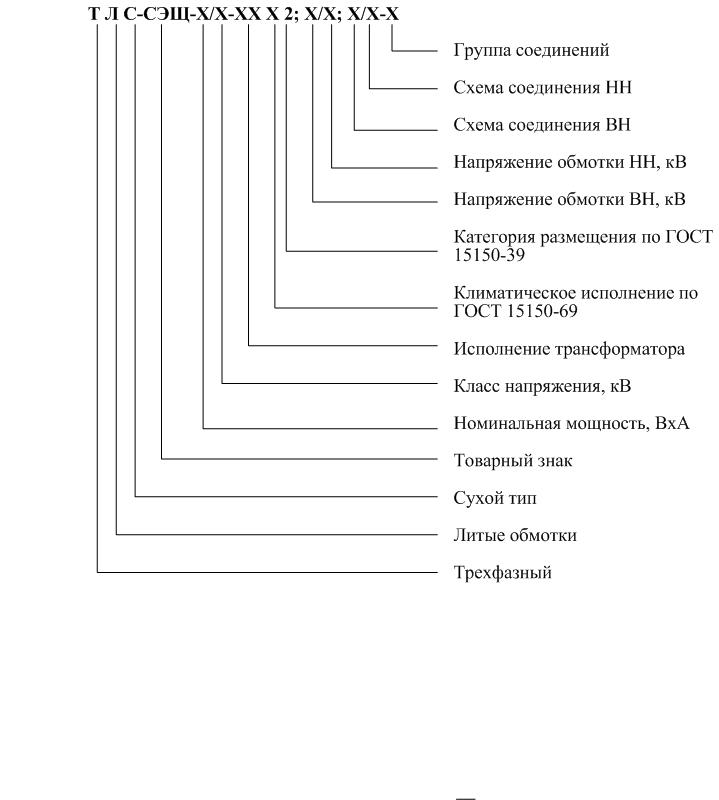

Структура условного обозначения
Технические характеристики
Обозначение |
Номинальная мощность, кВА |
Сочетание
напряжения, кВ |
Схема и группа соединения обмоток |
Потери холостого хода, Вт |
Потери короткого замыкания, Вт |
Напряжение короткого замыкания, % |
Ток холостого хода, % |
Масса, кг |
ВН |
НН |
ТЛС-25/10 |
25 |
10,0; 10,5 |
0,4 |
Д/Ун-11 |
165 |
435 |
3,2 |
1,5 |
225 |
ТЛС-25/6 |
6,0; 6,3 |
ТЛС-40/10 |
40 |
10,0; 10,5 |
18 |
700 |
3,8 |
1,5 |
290 |
ТЛС-40/6 |
6,0; 6,3 |
ТЛС-63/10 |
63 |
10,0; 10,5 |
250 |
900 |
3,8 |
2,0 |
410 |
ТЛС-63/6 |
6,0; 6,3 |
Климатическое исполнение |
У2 |
Высота над уровнем моря не более, м |
1000 |
Верхнее значение температуры окружающего воздуха, С |
40 |
Нижнее значение температуры окружающего воздуха, С |
-45 |
