Назначение

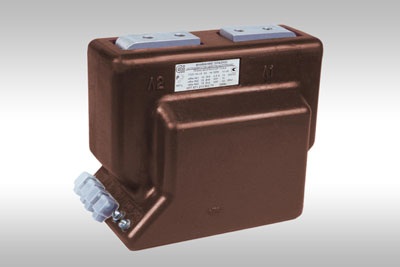

Трансформаторы ТОЛ-10-I предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установок (КРУ, КРУН и КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в условиях:
-
высота над уровнем моря не более 1000 м;
-
температура окружающей среды с учетом перегрева воздуха внутри КРУ приведена в таблице 1;
-
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
-
рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
Могут изготавливаться переключаемыми по первичной или вторичной стороне.
Технические данные. Таблица 1
Климатическое исполнение |
Рабочее значение температуры °C |
нижнее |
верхнее |
эксплуатация |
транспортировка |
эксплуатация |
транспортировка |
У2 |
-45 |
-50 |
+50 |
+50 |
Т2 |
-10 |
-50 |
+55 |
+60 |
Таблица 2
Тип трансформатора |
Номинальный первичный ток, А |
В, мм |
Н, мм |
h, мм |
Рис. |
Масса, кг |
ТОЛ-10-I-1 |
10-200 |
36 |
224 |
26 |
2 |
20±1 |
5, 300, 400 |
40 |
500-800 |
32 |
1000-2000 |
60 |
36 |
ТОЛ-10-I-2 |
10-200 |
36 |
224 |
26 |
1 |
20±1 |
5-400 |
40 |
500-800 |
32 |
1000-2000 |
60 |
36 |
ТОЛ-10-I-3 |
30, 40, 50, 75, 80, 100, 150 |
40 |
224 |
18 |
2
1 |
20±1 |
ТОЛ-10-I-4 |
ТОЛ-10-I-5 |
100, 150, 200 |
40 |
229 |
22 |
2
1 |
20±1 |
ТОЛ-10-I-6 |
ТОЛ-10-I-7 |
50-400 |
40 |
224 |
26 |
4 |
20±1 |
600-800 |
32 |
1000-2000 |
60 |
36 |
ТОЛ-10-I-8 |
5-400 |
40 |
224 |
26 |
3 |
20±1 |
600-800 |
32 |
1000-2000 |
60 |
36 |
Таблица 3
Наименование параметра |
Норма |
|
Номер конструктивного исполнения |
|
1 или 2 |
3 или 4 |
5 или 6 |
7 или 8 |
Номинальное напряжение, кВ |
10 или 11* |
Наибольшее рабочее напряжение, кВ |
12 |
Номинальная частота переменного тока, Гц |
50 или 60* |
Номинальный вторичный ток, А |
1 или 5 |
Номинальный первичный ток, А |
5,10,15,20,30,
40,50,75,80,
100,150,200,
300,400,500,
600,750,800,
1000,1200,
1500,2000 |
30,40,
50,75,
80,100,
150 |
100,150,
200 |
50,75,100,
150,200,
300,400,
500,600,
750,800,
1000,1200,
1500,2000 |
Число вторичных обмоток |
2 |
2 |
3 |
Класс точности вторичной обмотки для измерений при номинальном первичном токе, А:
5-400
500-1500 |
0,2;0,2S;0,5;0,5S или 1
0,2;0,2S;0,5;0,5S |
Класс точности вторичной обмотки для защиты |
5Р; 10Р |
Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, ВА:
- вторичной обмотки для измерений
- вторичной обмотки для защиты |
до 30**
15 |
Номинальная предельная кратность вторичной обмотки для защины, не менее |
10 |
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 и 1, не более при номинальном первичном тока, А,
500; 700
5-300; 600; 1000
1200
80; 400; 800;1500 |
11
13
14
16
|
Коэффициент безопасности приборов обмотки для измерений в классе точности 0,2; 0,5S; 0,2S, не более |
10 |
Односекундный ток термической стойкости, кА,
при номинальном первичном токе, А:
5
10
15
20
30
40
50
75
80
100
150
200
300,400
500-2000 |
0,4
0,78
1,2
1,56
2,5
3,0
5
5,85
6,23
10
20
20
40
40
|
-
-
-
-
3,2
4,3
8
20
20
20
20
-
-
-
|
-
-
-
-
-
-
-
-
-
40
40
40
-
-
|
0,4
0,78
1,2
1,56
2,5
3,0
5,0
5,85
-
10
12,5
20
20
40
|
Ток электродинамической стойкости, кА,
при номинальном первичном токе,А:
5
10
15
20
30
40
50
75
80
100
150
200
300,400
500-2000 |
1
1,97
3
3,93
6,25
7,56
12,8
14,7
15,7
25,5
51
51
102
102 |
-
-
-
-
8
10
20
51
51
51
51
-
-
-
|
-
-
-
-
-
-
-
-
-
81
81
81
-
-
|
1
1,97
3
3,93
6,25
7,56
12,8
14,7
-
25,5
51
51
102
102
|
Испытательное напряжение, кВ:
промышленной частоты
грозового импульса |
42
75 |
Примечание:
*) только для поставок на экспорт
**) значение нагрузки уточняется в заказе, например "ТОЛ-10-I-2-0,5/10Р-200/5 15ВА", если нагрузка в заказе не оговорена, то трансформатор по умолчанию производится с нагрузкой 10 ВА.

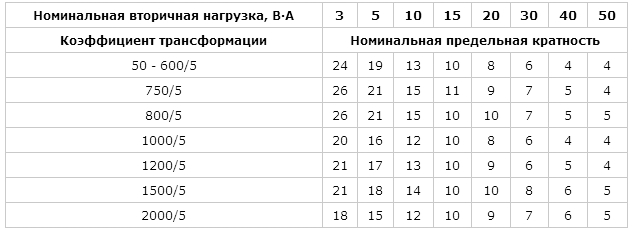

Таблица 4. - Для конструктивных исполнений ТОЛ-10-I-1,2,3,4,5,6

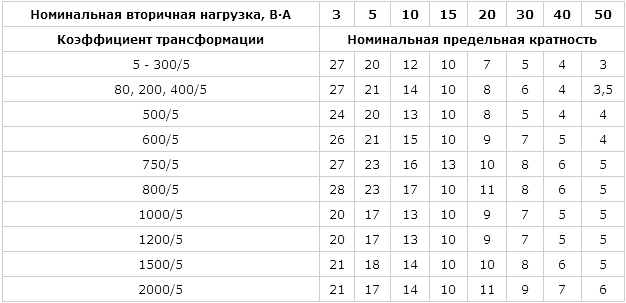

Таблица 5. - Для конструктивных исполнений ТОЛ-10-I-7,8

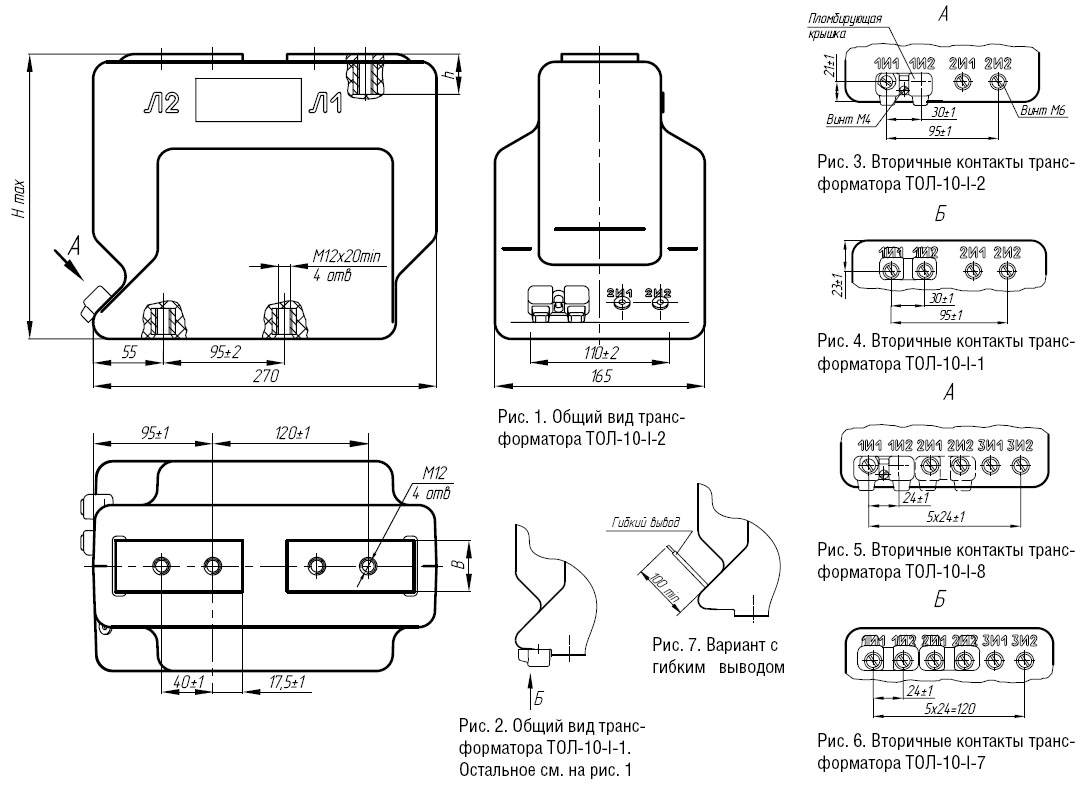

Общий вид трансформатора (чертеж)
Трансформаторы тока ТОЛ-10-I с 4-мя вторичными обмотками
Технические характеристики трансформатора тока ТОЛ-10-I-16(17)

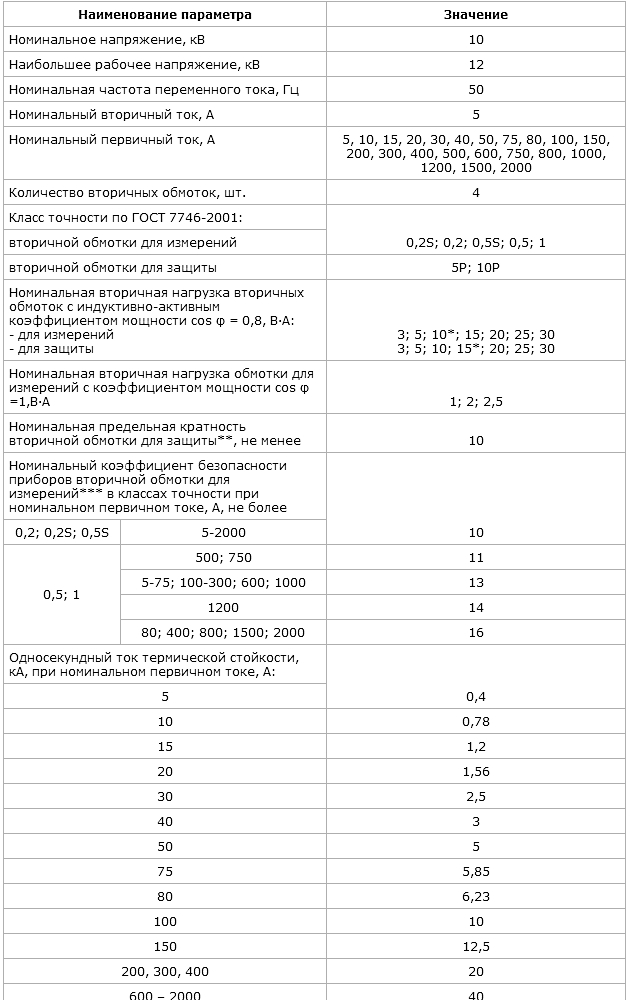

Таблица 1

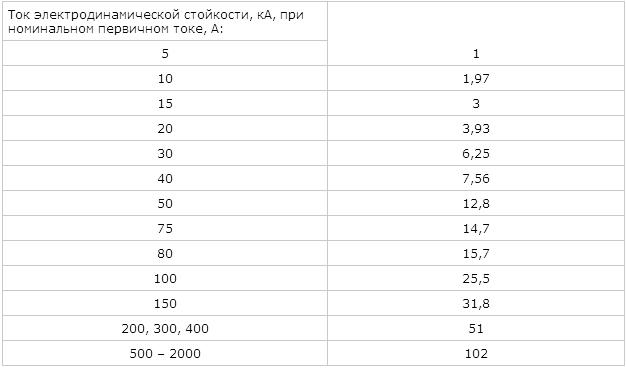

Продолжение таблицы 1
Примечания
1 *Номинальные вторичные нагрузки по умолчанию.
2 ** Значение номинальной предельной кратности вторичной обмотки для защиты приведено при номинальной вторичной нагрузке 15 В×А.
3 *** Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений приведено при номинальной вторичной нагрузке 10 В×А.
4 Классы точности обмоток, значения номинальных вторичных нагрузок, номинального вторичного тока, номинальной предельной кратности вторичных обмоток для защиты и номинального коэффициента безопасности приборов вторичных обмоток для измерений уточняются в заказе.

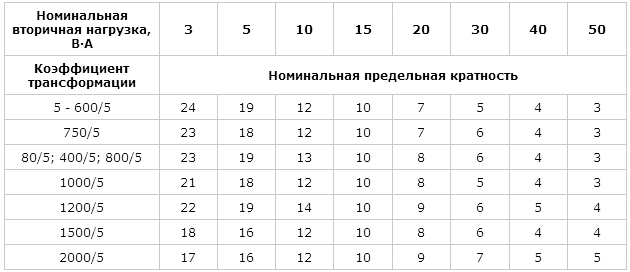

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5P и 10Р.
Таблица 2
Общий вид трансформатора ТОЛ-10-I-16(-17) (чертеж)
Трансформаторы тока ТОЛ-10-I с переключаемыми коэффициентами трансформации
Предcтавляем вашему вниманию трансформаторы тока ТОЛ-10-I переключаемые по первичной или вторичной стороне. Трансформаторы имеют 2 коэффициента трансформации. Изготавливаются в двухобмоточном варианте, с любым классом точности (0,2S; 0,2; 0,5S; 0,5).
Трансформаторы ТОЛ переключаемые по первичной стороне имеют обозначение ТОЛ-10-I-12 (выводы контактов вторичных обмоток сверху) или 13 (выводы контактов вторичных обмоток снизу).
Трансформаторы ТОЛ переключаемые по вторичной стороне соответсвенно имеют обозначение ТОЛ-10-I-14 или 15.

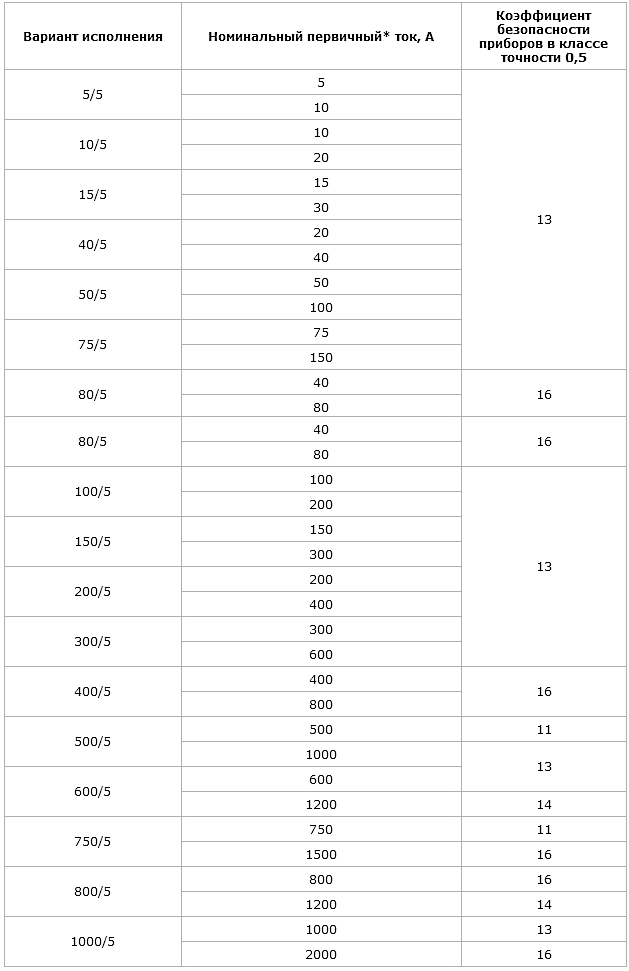

Таблица 1. Технические характеристики переключаемых трансформаторов тока ТОЛ-10-I.
* Номинальный вторичный ток 5А для всех

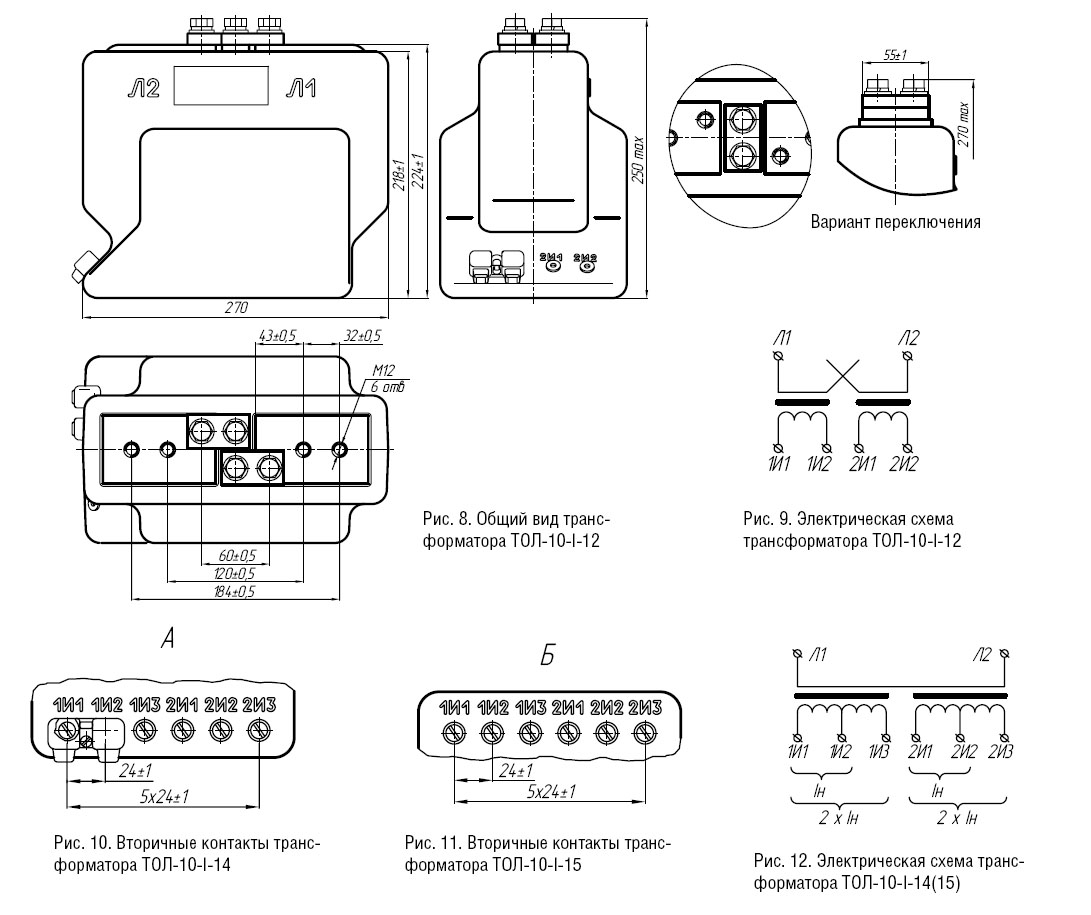

Общий вид трансформатора (чертеж)
