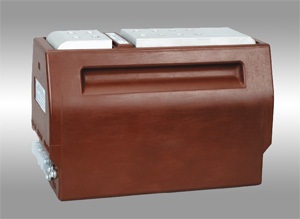

Назначение
Трансформтаоры изготавливаются в исполнении "УХЛ" и "Т" категории размещения 2 по ГОСТ 15150.
Рабочее положение - любое.
Срок службы 30 лет.
Трансформаторы изготавливаются на номинальные первичные токи 2500, 3000 А, с двумя, термя и четырмя вторичными обмотками.
Трансформтаоры для дифференциальной защиты поставляются по специальному заказу.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.
Таблица 1. Основные технические характеристики трансформатора тока ТОЛ-10-М
Наименование параметра |
Значение |
Конструктивное исполнение |
2 |
3 |
4 |
Номинальное напряжение, кВ |
10 |
Наибольшее рабочее напряжение, кВ |
12 |
Климатическое исполнение |
УХЛ 2 или Т2 |
Номинальная частота переменного тока, Гц |
50 |
Номинальный первичный ток, А |
2500, 3000, 4000 |
Номинальный вторичный ток, А |
5 |
Количество вторичных обмоток |
2 |
3 |
4 |
Класс точности: |
|
вторичной обмотки для измерений |
0,2; 0,2S; 0,5; 0,5S |
вторичной обмотки для защиты |
10Р(5Р) |
Номинальная вторичная нагрузка, В×А: |
|
вторичной обмотки для измерений
при cos φ = 1
при cos φ = 0,8 |
1; 2; 2,5
3; 5; 10*; 15; 20; 25; 30
|
вторичной обмотки для защиты
при cos φ = 0,8 |
3; 5; 10; 15*; 20; 25; 30 |
Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке 15 В∙А), не менее |
10 |
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5; 0,2; 0,5S не более (при номинальной вторичной нагрузке 10 В×А) |
13 |
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2S (при номинальной вторичной нагрузке 10 В×А), не более |
10 |
Односекундный ток термической стойкости, кА |
61 |
Ток электродинамической стойкости, кА |
152,5 |
Примечания: 1 * Значения по умолчанию
2- Значения вторичных нагрузок, вторичного тока, предельной кратности вторичной обмотки для защиты, коэффициента безопасности приборов вторичной обмотки для измерений, классы точности, количество обмоток уточняются в заказе.
3 - Трансформаторы могут изготавливаться с инверсным расположением первичных выводов (см. приложение). Пример обозначения двухобмоточного трансформатора с инверсным расположением первичных выводов: ТОЛ-10-М-2И.
Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р.
Номинальная вторичная нагрузка, В·А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
Коэффициент трансформации |
Номинальная предельная кратность |
2500/5 |
18 |
13 |
11 |
10 |
9 |
7 |
6 |
5 |
3000/5 |
19 |
Таблица 3. Масса трансформтаоров
Тип трансформатора |
Номинальный первичный ток, А |
Рис. |
Масса, кг, max |
ТОЛ-10-М-2 |
2500, 3000 |
1 |
28 |
ТОЛ-10-М-3 |
2500, 3000 |
2 |
34 |
ТОЛ-10-М-4 |
2500, 3000 |
3 |
43 |
ТОЛ-10-М-2 (3, 4)И* |
2500, 3000 |
4 (1,2,3) |
См. ТОЛ-10-М-2 (3,4) |
*Инверсионное расположение первичных выводов

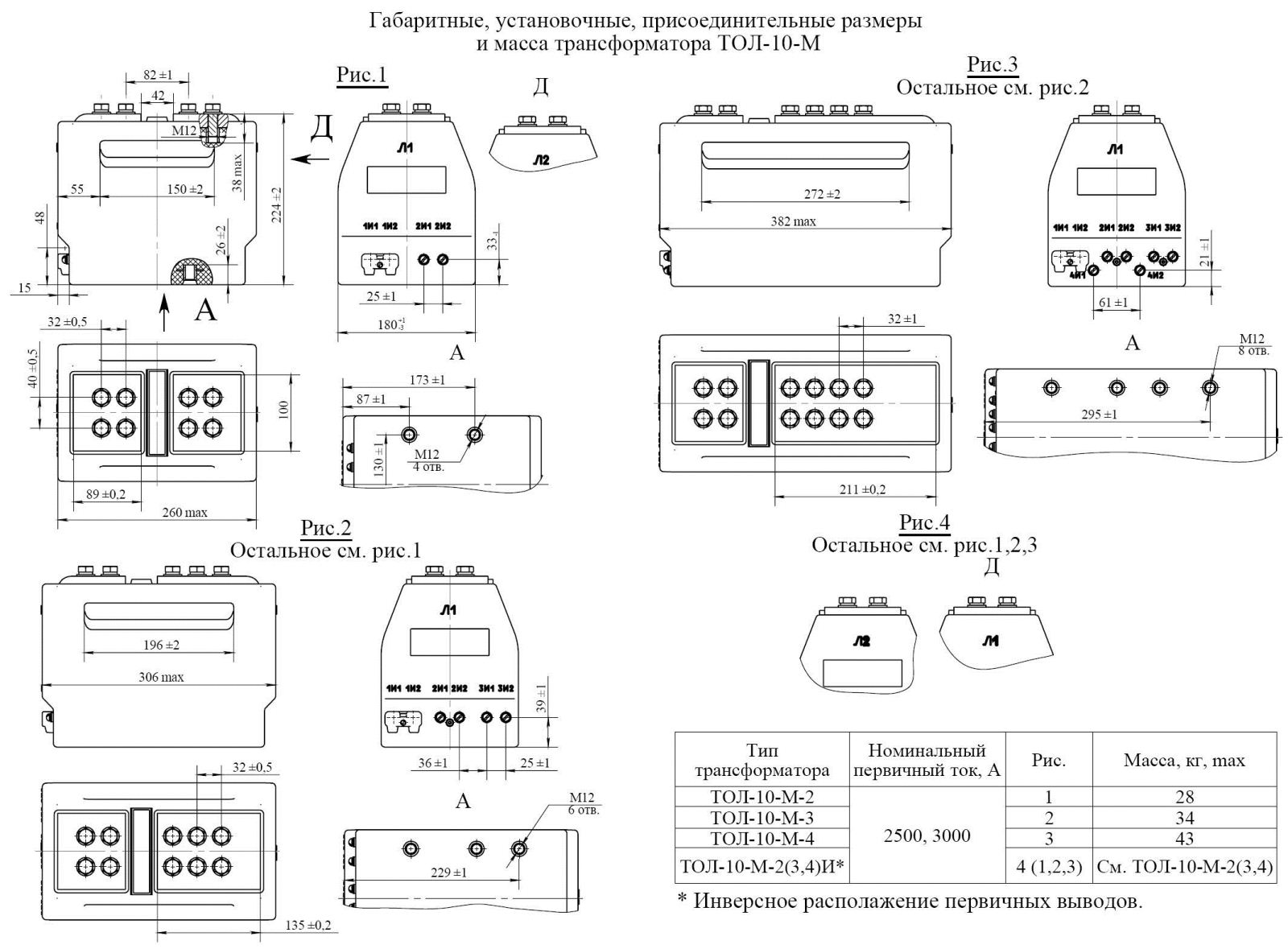

Общий вид трансформатора (чертеж)
