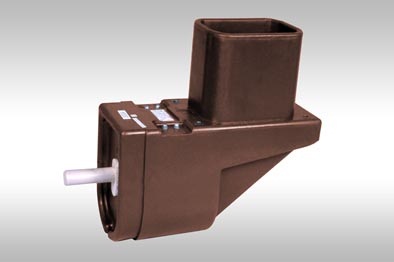

Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в комплектные распредели тель ные устройства (КРУ).
Трансформаторы изготавливаются в исполнении «У» и «Т» категории размещения 3 по ГОСТ 15150 и предназначен для работы в следующих условиях:
-
верхнее рабочее значение температуры окружающего воздуха (с учетом перегрева внутри шкафа КРУ) плюс 55°С для исполнения «У3», плюс 600С для исполнения «Т3»;
-
нижнее рабочее значение температуры окружающего воздуха минус 450С для исполнения «У3» и минус 100С для исполнения «Т3»;
-
высота над уровнем моря не более 1000 м;
-
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
-
рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

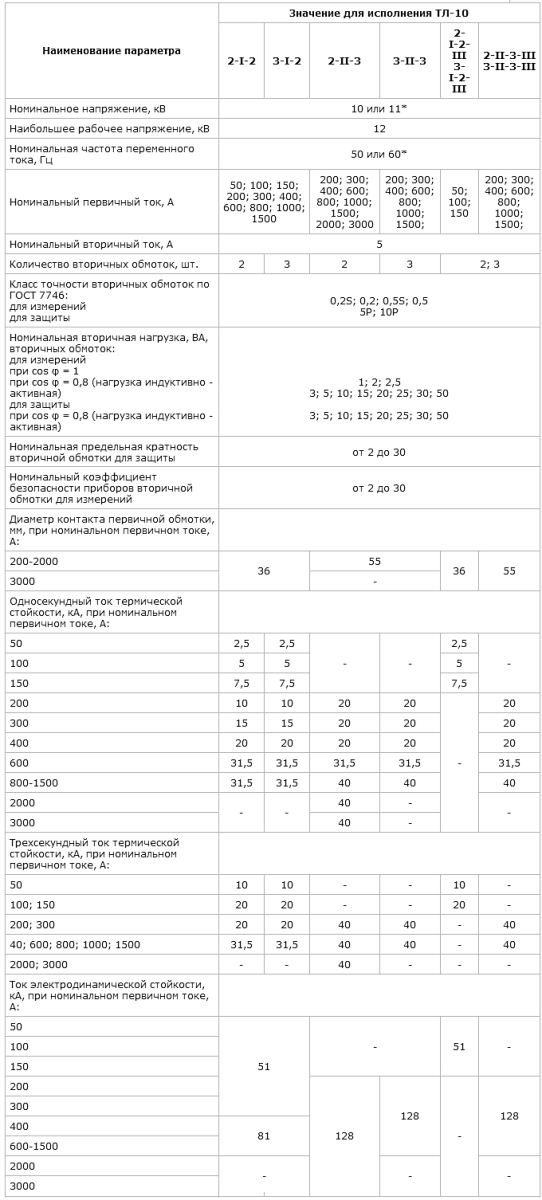

Таблица 1. Технические данные.
* Только для трансформаторов, предназначенных для поставок на экспорт.

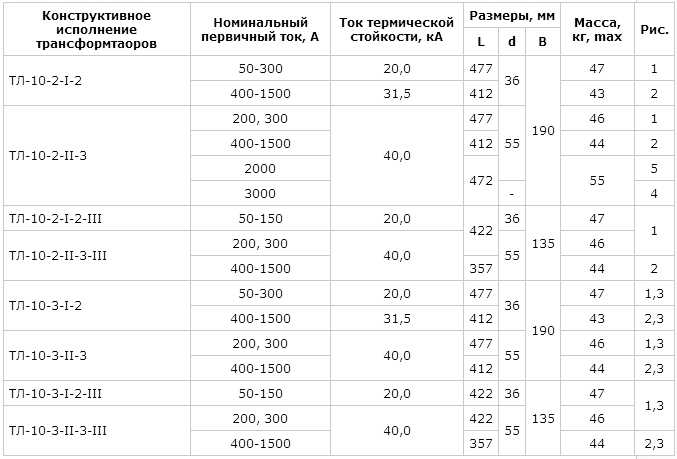

Таблица 2.

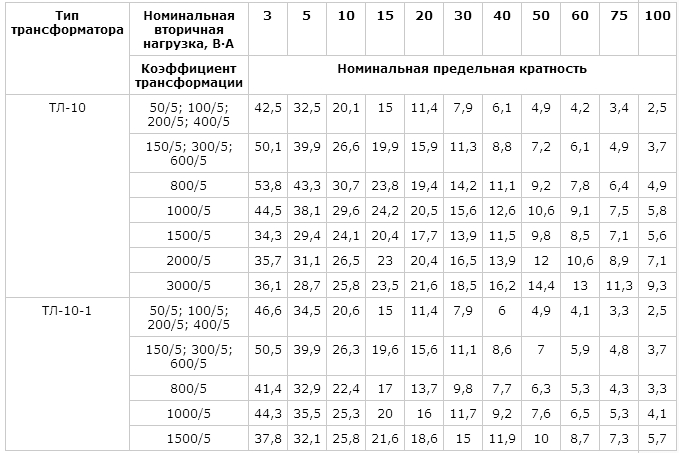

Таблица 3. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТЛ-10

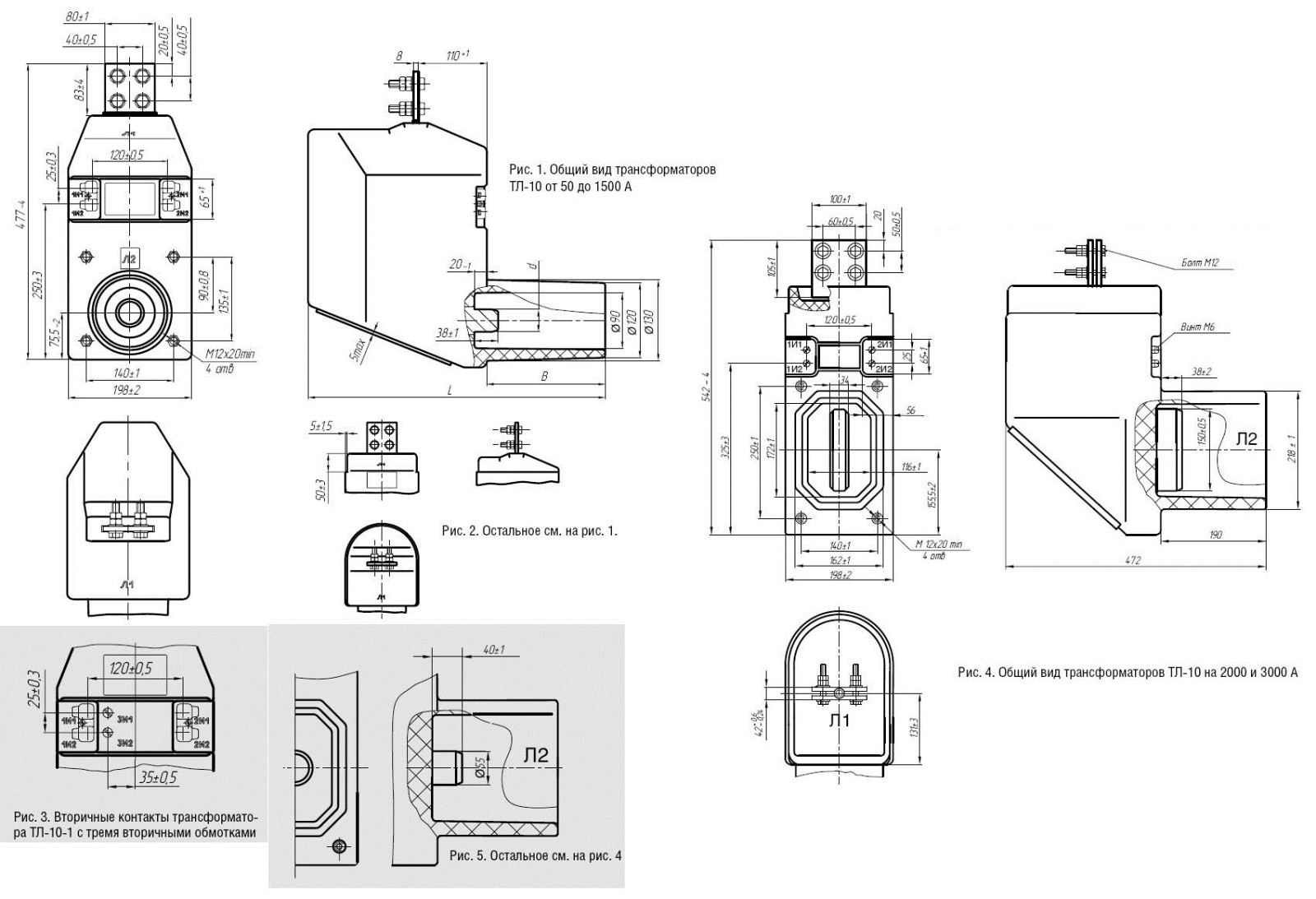

Общий вид трансформаторов (чертеж)
