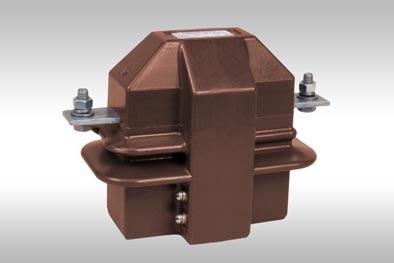

Назначение
Трансформаторы ТОЛК-6 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также для проверки работоспособности максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
Трансформаторы ТОЛК-6-I предназначены для передачи сигнала измерительной информации приборам измерения.
Трансформаторы предназначены для установки в высоковольтные рудничные комплектные распределительные устройства (КРУ) в сетях на напряжение до 6 кВ угольных и сланцевых шахт, опасных по газу и пыли.
Трансформтаоры ТОЛК-6-I также применяются в комплектных распределительных устройствах.
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:
-
высота над уровнем моря не более 1000 м;
-
температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C;
-
окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
-
рабочее положение - любое.
Трансформаторы ТОЛК-6-I могут изготавливаться в климатическом исполнении "У", категории размещения 2.
Таблица 1. Технические данные
Наименование параметра |
Значение |
|
ТОЛК-6 |
ТОЛК-6-I |
Номинальное напряжение, кВ |
6 |
Наибольшее рабочее напряжение, кВ |
7,2 |
Номинальная частота переменного тока, Гц |
50, 60* |
Номинальный вторичный ток, А |
5 |
Номинальный первичный ток, А |
10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600 |
Класс точности вторичной обмотки |
1; 5Р; 10Р |
0,2S; 0,2; 0,5S; 0,5 |
Номинальная вторичная нагрузка, ВА |
3; 5; 10; 15; 20; (30) |
3; 5; (10); 15; 20; 30 |
Номинальная предельная кратность вторичной обмотки для защиты
при номинальной нагрузки 15ВА
при номинальной нагрузки 30ВА |
8
5,5 |
|
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности, не более:**
0,2S; 0,2; 0,5S
0,5 |
|
10
16 |
Номинальное напряжение питания дополнительной обмотки, В |
100±20 |
|
Односекундный ток термической стойкости, кА,
при номинальном первичном токе, А:
10-15
20
30
40
50
75
80
100
150
200
300
400-600 |
1,28
1,92
3,2
3,84
5,76
8,32
8,96
12,8
15,36
22,4
35,2
38,4 |
Ток электродинамической стойкости, кА, при номинальном
первичном токе, А:
10-15
20
30
40
50
75
80
100
150
200
300
400-600 |
3,2
4,8
8,1
9,7
14,7
21,2
22,8
32,6
39
57
89
98 |
Одноминутное испытательное напряжение промышленной частоты, кВ |
21 |
32 |
Масса, кг |
10,5+/-1 |
* Только для поставок на экспорт

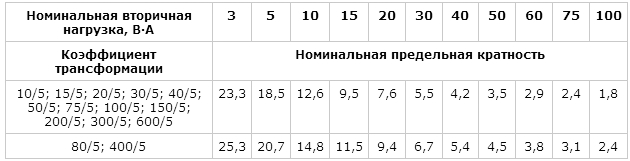

Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛК-6

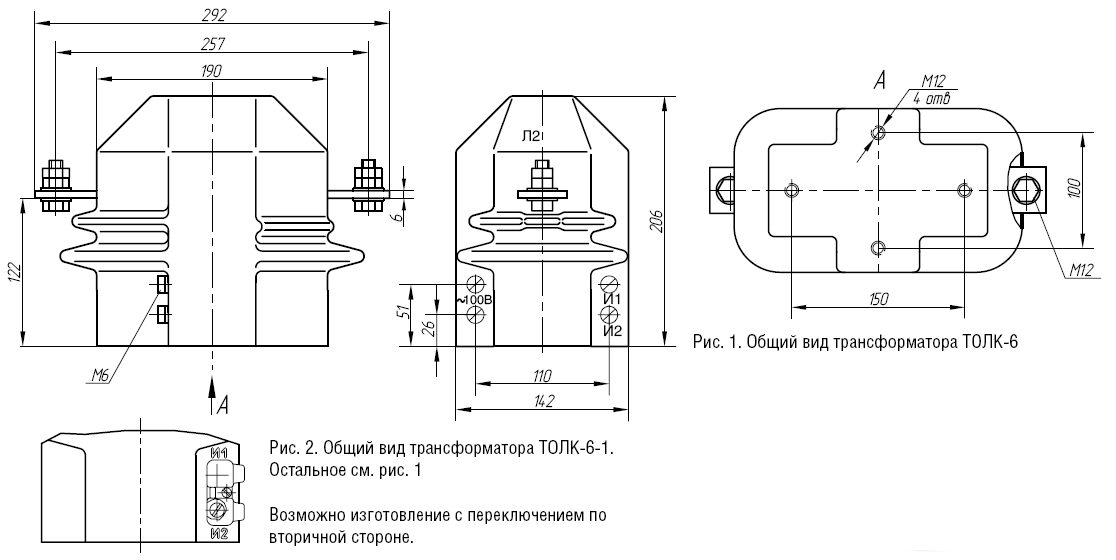

Общий вид трансформатора (чертеж)
