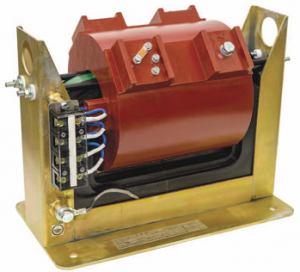

Однофазный силовой трансформатор ОЛС(П)-НТЗ-2,5/6 У2,ОЛС(П)-НТЗ-5/6 УХЛ2,ОЛС(П)-НТЗ-2,5/10 УХЛ2,ОЛС(П)-НТЗ-5/10 У2 малой мощности внутренней установки. Обеспечивает питание цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР). Предназначен для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в камеры одностороннего обслуживания (КСО).
Технические характеристики трансформатора ОЛС(П)-НТЗ-2,5/6 У2,ОЛС(П)-НТЗ-5/6 УХЛ2,ОЛС(П)-НТЗ-2,5/10 УХЛ2,ОЛС(П)-НТЗ-5/10 У2
Класс напряжения, кВ |
6 |
10 |
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
Номинальное напряжение первичной обмотки, кВ |
6
6,3 |
10
10,5 |
Номинальное напряжение вторичной обмотки, В |
120; 240 |
Номинальная мощность, кВ·А |
2,5; 5,0 |
Ток холостого хода, %, не более |
3 |
Потери холостого хода, Вт, не более |
|
- ОЛС-НТЗ-2,5 |
40 |
- ОЛС-НТЗ-5,0 |
68 |
Напряжение короткого замыкания, приведенное к 75 °С, % |
5 |
Потери короткого замыкания, приведенные к 75 °С, Вт, не более |
|
- ОЛС-НТЗ-2,5 |
100 |
- ОЛС-НТЗ-5,0 |
194 |
Номинальная частота, Гц |
50 или 601) |
Группа соединения обмоток |
1/1–0 |
1) Для экспортных поставок.
Пример записи обозначения однофазного силового трансформатора малой мощности, однофазного, электромагнитного, с литой изоляцией, с встроенным предохранителем, с номинальной мощностью 0,63 кВА, изготовленного по ТУ 3413-007-30425794-2013, на класс 0.НТЗ.135-018 ТИ 9 напряжения 10 кВ, климатического исполнения «УХЛ», категории размещения «2» по ГОСТ 15150-69, с номинальным первичным напряжением 10500 В при его заказе и в документации другого изделия:
Силовой трансформатор ОЛСП-НТЗ-0,63/10 УХЛ2, U1=10500 В ТУ 3413-007-30425794-2013
Пример записи обозначения однофазного силового трансформатора с литой изоляцией, с номинальной мощностью 2,5 кВА, изготовленного по ТУ 3413-011-30425794-2014, на класс напряжения 10 кВ, климатического исполнения «У», категории размещения «2» по ГОСТ 15150-69, с напряжением обмотки ВН – 10 кВ, с напряжениями обмотки НН – 0,24 кВ и 0,12 кВ, при его заказе и в документации другого изделия:
Силовой трансформатор ОЛС-НТЗ-2,5/10 У2, 10/0,24/0,12 ТУ 3413-011-30425794-2014
