Предохранитель XRNP1-24/0.63-63 (22х280). Производитель. Паспорт. ГОСТ 2213-79
Соответствует международным стандартам GB/T15166.2 и IEC 602282-1
Назначение и область применения предохранителя XRNP
Высоковольтный токоограничивающий предохранитель XRNP1-24/0.5-63 (22х280) для защиты цепей трансформатора, разработанных для частоты 50 Гц, номинального напряжения 20/24 кВ и номинальной силы тока 0.63А, от перегрузки и замыкания.
Высоковольтный токоограничивающий предохранитель XRNP прост в использовании и легко устанавливается в ячейку РУ или ТН.
Конструкция предохранителя XRNP1-24/0.63-63 (22х280)
Плавкая вставка предохранителя XRNP изготовлена из высокопрочной металлической проволоки и металлической проволоки низкого сопротивления.
Она герметично запечатана в трубку предохранителя XRNP, заполненной химически обработанным чистым кварцевым песком.

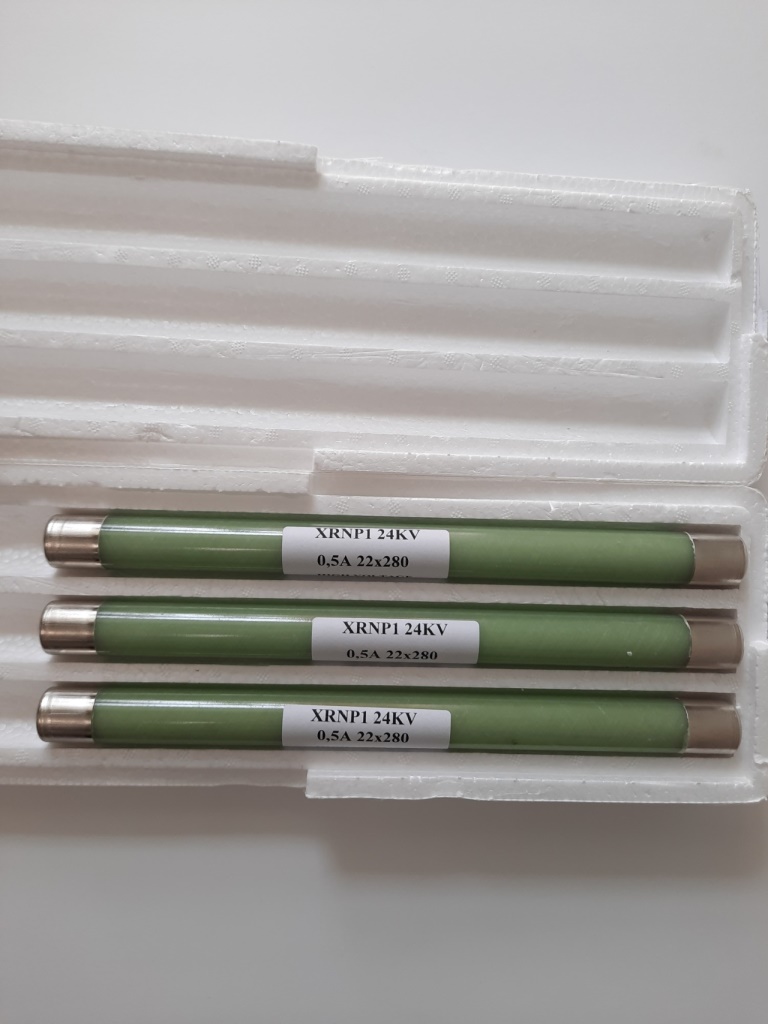

Трубка предохранителя может быть изготовлена из термостойкой керамики (цвет белый), или эпоксидного стекла (цвет трубки зеленый).
Механизм работы предохранителя XRNP1-24/0.63-63 (22х280)
В случае неисправности в цепи плавкая вставка предохранителя плавится, вызывая дуговой разряд, кварцевый песок гасит дуговой разряд незамедлительно, сообщая оплавлении или автоматически отключая цепь.
Предохранитель XRNP соответствует стандартам IEC282-1 и ГОСТ Р 52565-2006.
Пример обозначения и расшифровки:
- предохранитель XRNP1-24/0.63-63 (22х280)
X – токовый
R – предохранитель
N – для внутреннего использования в помещениях
P - защитный
1 — порядковый номер исполнения
24 — номинальное напряжение, кВ
0.63 — номинальный ток, А
63 — ток отключения, А
- — конструктивное исполнение (соответствует типоразмеру 22х280 мм)
