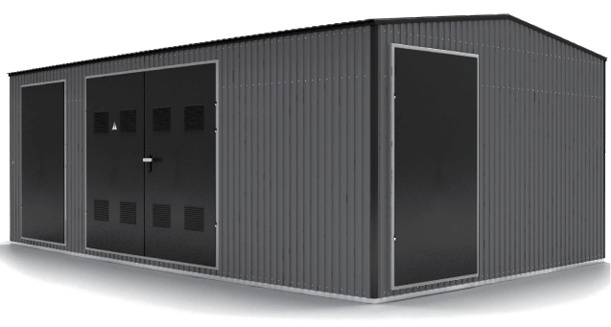

Комплектные двухтрансформаторные подстанции тупикового и проходного типа наружной установки блочные (далее 2КТПНБ) мощностью 63...1600 кВа с кабельными и воздушными вводами, с кабельными и воздушными выводами предназначены для приема электроэнергии переменного трёхфазного тока промышленной частоты напряжением 6 – 10 кВ, преобразования и распределения его напряжением 0,4 кВ, частотой 50 Гц.

2КТПНУ-Б проходного типа одновременно обеспечивают секционирование сети с целью повышения надежности электроснабжения.

2КТПНУ предназначены для эксплуатации на открытом воздухе в условиях умеренного климата при предельных значениях температуры окружающей среды от -50 °С до +45 °С. КТПНБ пригодны для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра до 15 м/с, а при отсутствии гололеда до 36 м/с. Окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, разрушающих металлы, изоляцию и покрытия подстанции.

Вид климатического исполнения – У1, УХЛ1 по ГОСТ 151 50-69.

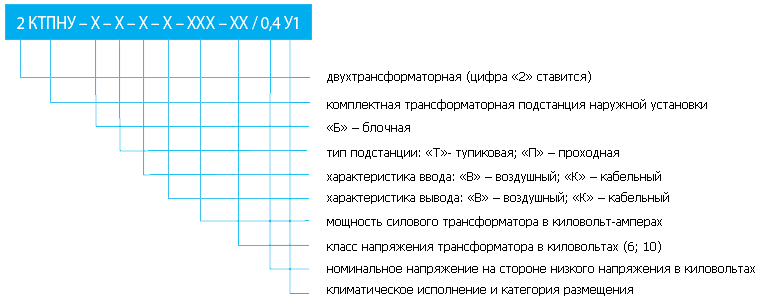

Структура условного обозначения 2КТПНУ



Пример записи обозначения комплектной блочной тупиковой двухтрансформаторной подстанции наружной установки, мощностью 400 кВа на номинальное напряжение 10/0,4 кВ, вида климатического исполнения «У», категории размещения «1», с кабельным вводом и кабельным выводом при заказе и в документации другого изделия:



2КТПНУ-Б-Т-К-К-1600-10/0,4 У1

Основные технические данные

наименование параметра	значение параметра
номинальная мощность трансформатора, кВа	63	100	160	250	400	630	1000	1600
при номинальном напряжении на стороне ВН 6 кВ	6,06	9,62	15,4	24,1	38,5	60,7	95,6	153
при номинальном напряжении на стороне ВН 10 кВ	3,64	5,77	9,25	14,4	23,1	36,4	57,7	92
номинальный ток плавкой вставки предохранителя на стороне ВН, А	31,5	31,5	31,5	50,0	80,0	100,0	100,0	160
номинальный ток трансформатора на стороне НН, А	0,4
номинальные токи линий 0,4 кВа; линия №1 – линия №5	91,0	144,3	231,0	361,0	577,4	910,4	1443,4	2200
линия уличного освещения, А	16	16	16	16	16	16	16	25



Все типы подстанций имеют ток динамической стойкости на стороне ВН-41 кА.

Состав изделия

признак классификации	исполнение КТПНУ
наименование КТПНУ в зависимости от установленной в них аппаратуры, мощности силового трансформатора	• КТПНУ (габарит: 4000x2560) с камерами КС0-366М на стороне ВН • КТПНУ (блочная: 2600x6370) с тремя отсеками: УВН, трансформаторный, РУНН • КТПНУ (блочная: согласно заказа) с тремя отсеками: УВН, трансформаторный, РУНН
система сборных шин	с одной системой сборных шин
условия обслуживания	с трёхсторонним обслуживанием
исполнение линейных высоковольтных вводов (подсоединений)	кабельные и шинные
изоляция ошиновки	с неизолированными шинами
род установки	наружная установка
степень защиты от воздействия окружающей среды	без специальной защиты
степень защиты по ГОСТ 14254	IР23



Поставка КТПНУ осуществляется поштучно. В комплект поставки входит:
• 2КТПНУ киоскового типа (или типа «сэндвич»);
• запасные части и принадлежности согласно спецификации на заказ;
• эксплуатационные документы в одном экземпляре.
В объем эксплуатационных документов должны входить:



• паспорт на КТПНУ, на комплект камер КСО, на комплект панелей ЩО, входящих в заказ;
• техническое описание и инструкция по эксплуатации КТПНУ;
• технические описания и инструкции по эксплуатации и паспорта на основные комплектующие изделия, на которые
предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями; • протоколы испытаний КТПНУ.



Типоисполнение КТПНУ определяется конкретной схемой главной цепи и номинальными параметрами встраиваемых аппаратов.
КТПНУ выполняются по схемам главных цепей, приведенным в каталоге и указанным в спецификации на заказ.

Сведения, необходимые для заказа и пример построения схем

Основным документом, который необходим для правильного оформления заказа, является опросный лист, в котором указываются данные по 2КТПНУ. Опросный лист составляется заказчиком (проектной организацией) и согласовывается с изготовителем – желательно на начальном этапе проектирования.

В опросном листе указываются следующие данные:
Данные по оборудованию, входящему в состав поставки 2КТПНУ:
• шинный мост, его тип, место установки (если тип подстанции – 2КТПУ);
• особенности расположения и маркировки сборных шин;
• установка концевых выключателей положения разъединителей и блокировочных замков;
• другие сведения, необходимые для правильного выполнения заказа.



По каждой камере, входящей в состав УВН, РУНН:
• номер схемы исполнения главных цепей;
• номер камеры в РУ;
• назначение камеры;
• номинальный ток камеры;
• количество и тип ограничителей перенапряжения;
• ток плавкой вставки высоковольтного предохранителя;
• марка, сечение и количество подходящих кабелей;
• номинальное напряжение камер (6 или 10 кВ);
• номинальный ток сборных шин РУ.



По общей схеме КТПНУ:
• тип и мощность силового трансформатора;
• напряжение силового трансформатора;
• установка подстанции;
• вид линейных присоединений;
• тип счётчика;
• тип трансформатора тока;
• тип трансформатора напряжения;
• обозначение подстанции;
• количество подстанций;
• схема исполнения главных цепей;
• марка, сечение и количество подходящих кабелей.



План расположения камер в РУ с указанием основных размеров:
• размещения камер;
• шинных мостов;
• кабельных каналов;
• шинных (воздушных) вводов.

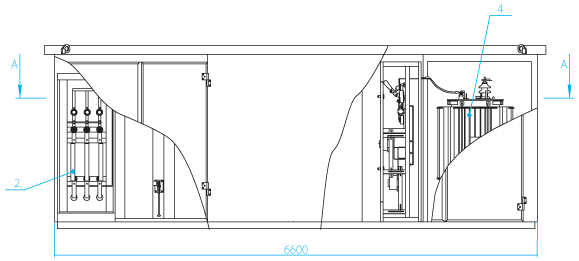

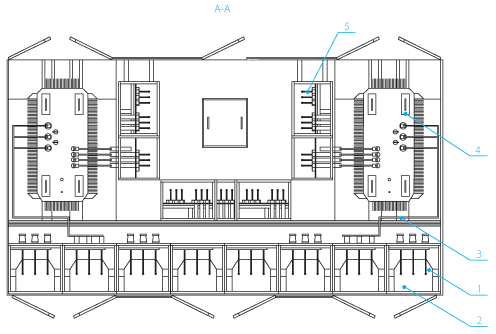

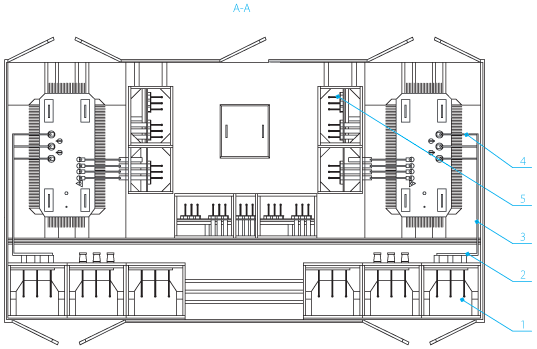

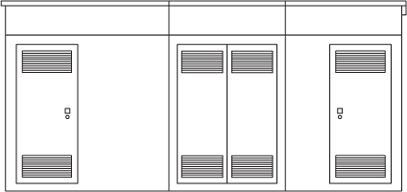

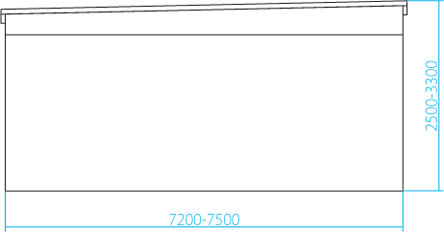

Габаритные размеры и состав 2КТПНУ-Т-К-К-25...630/6(10)/0,4 кВ

1. 1. КСО-366М
2. 2. предохранители типа ПКТ
3. 3. шина АД31
4. 4. трансформатор силовой типа ТМ (ТМГ)
5. 5. ЩО 70 (РУНН)

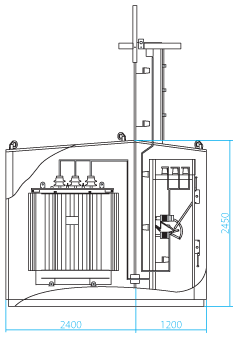

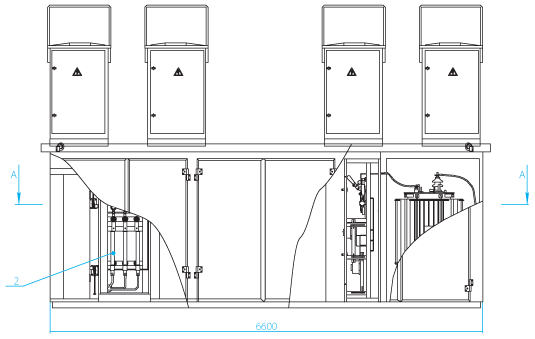

Габаритные размеры и состав 2КТПНУ-Т-В-В-25...630/6(10)/0,4 кВ

1. 1. воздушный ввод
2. 2. КСО-366М
3. 3. предохранители типа ПКТ
4. 4. шина АД31
5. 5. трансформатор силовой типа ТМ (ТМГ)
6. 6. ЩО 70 (РУНН)

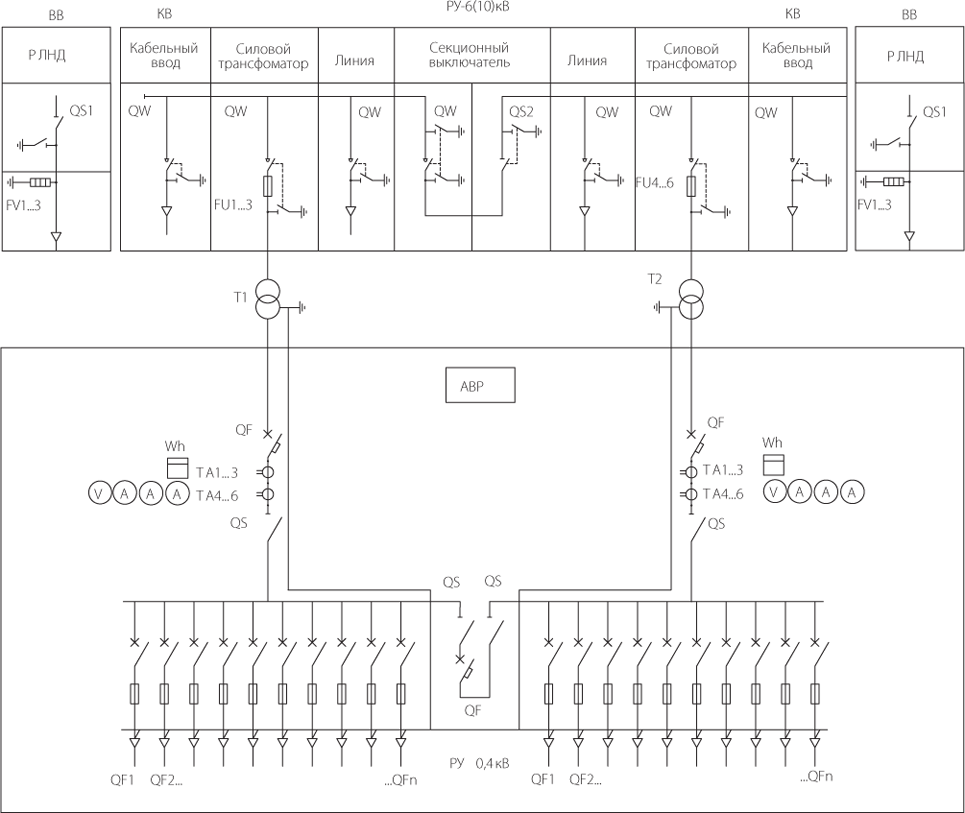

Однолинейная схема главных цепей 2КТПНУ-П-25...630 кВа

с отходящими линиями на рубильниках типа РС и РПС

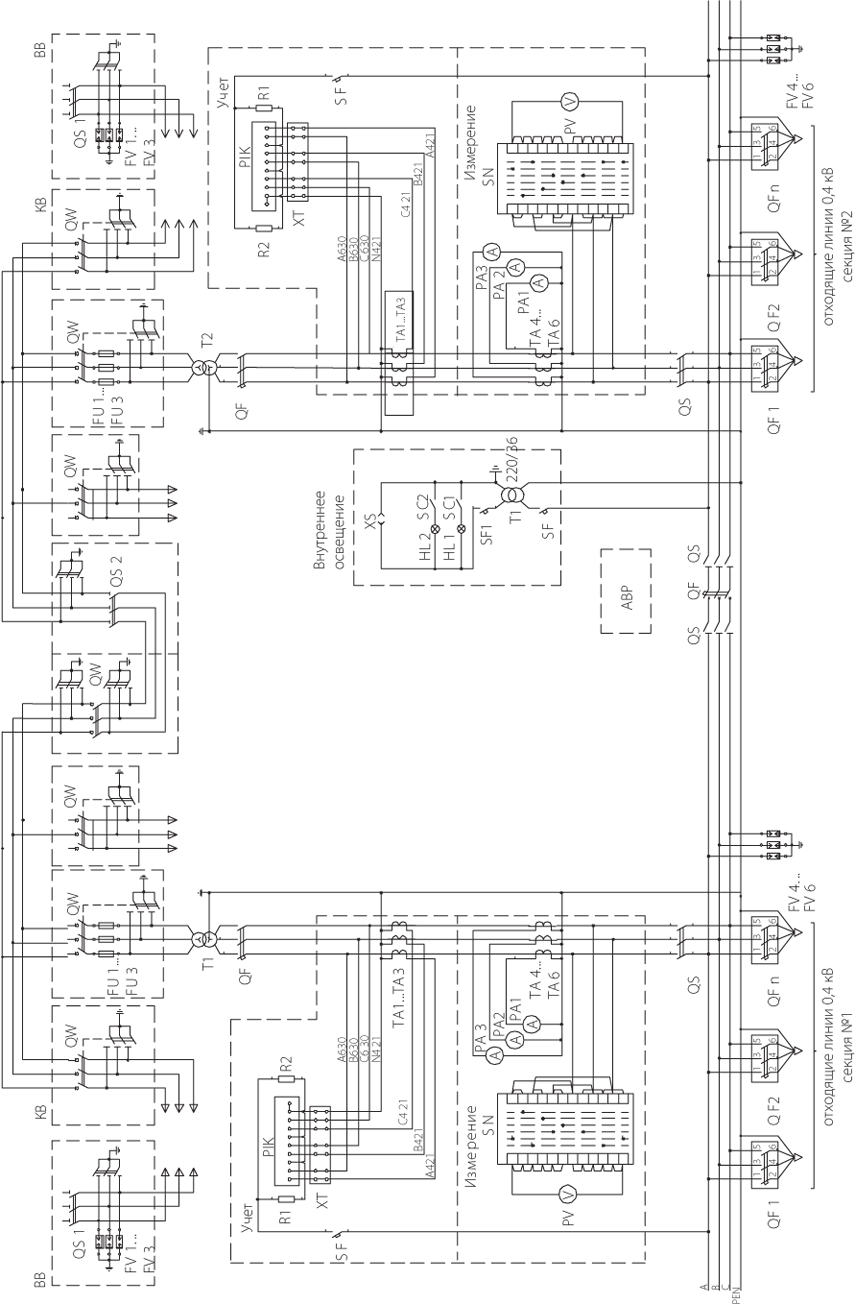

Схема электрическая принципиальная 2КТПНУ-П-25...630 кВа



Спецификация схемы электрической принципиальной 2КТПНУ-П-25…630 кВа

Силовые цепи

обозначение	наименование	количество
QW	выключатель нагрузки ВНА	6
QS1	разъединитель РЛНД	2
QS2	разъединитель РВ3	2
FU1..FU3	предохранитель ПКТ	3
FV1..FV3	разрядник РВО/ОПН	6
FV4..FV6	разрядник ОПН-0,38	6
QF	выключатель автоматический ВА	2
QS	рубильник PC или PE	2
QF1..QFN	рубильник PC или РПС	n
XA	разъем СЩЩ-4х63	1

Цепи измерения

обозначение	наименование	количество
PA1…PA3	амперметр Э42700	6
PV	вольтметр Э4204	2
SN	переключатель коммутационный 4G–10 609 ПК-1612* 6006	2
TA4…TA6	трансформатор тока Т – 0,66	6

Цепи учёта

обозначение	наименование	количество
PIK	счётчик	2
XT	колодка переходная	2
SF	выключатель автоматический ВА 47-29 С6А	2
R1, R1	резистор С5-35 В-1000-510	2
TA1…TA3	трансформатор тока Т – 0,66	6

Цепи внутреннего освещения 36 В

обозначение	наименование	количество
SF	выключатель автоматический ВА 47-29 С6А	1
SF1	выключатель автоматический ВА 47-29 С6А	1
SC1…SC3	выключатель автоматический ВК-42	3
HL1…HL3	лампа накаливания 36 В	3
XC	розетка 36 В	1
T1	рансформатор ОСМ – 0,63 220/36 В	1



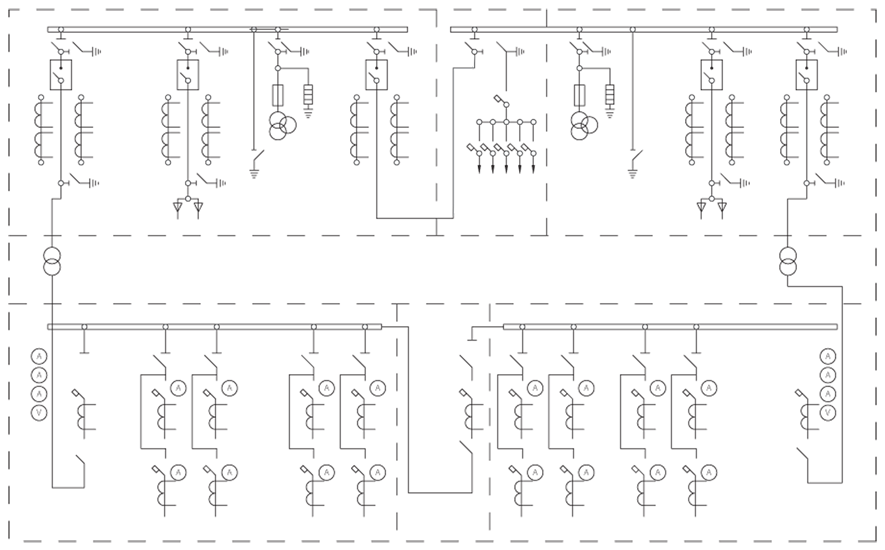

Пример схемы главных цепей 2КТПНУ (трёхблочная) с камерами КСО-2004 со стороны УВН и панелями ЩО-99 (ЩО-70) со стороны РУНН

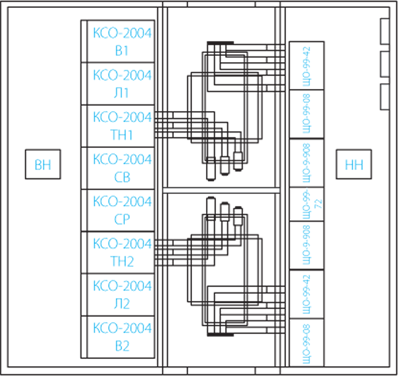

План расположения камер и панелей в 2КТПНУ (трёхблочная)

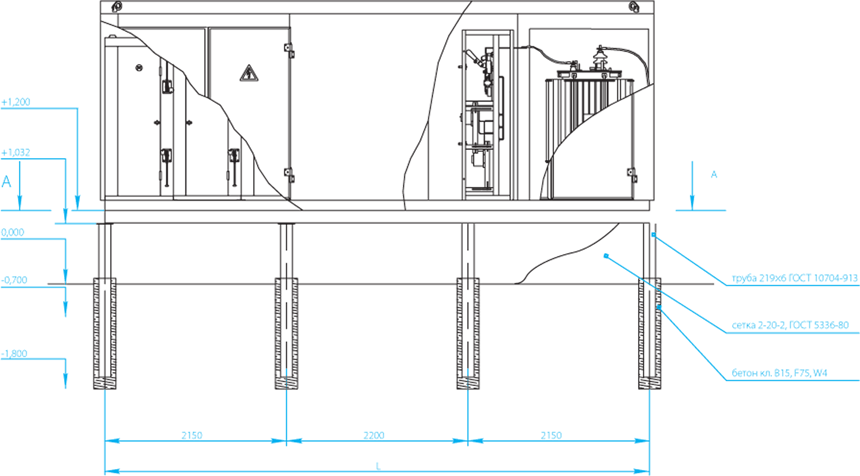

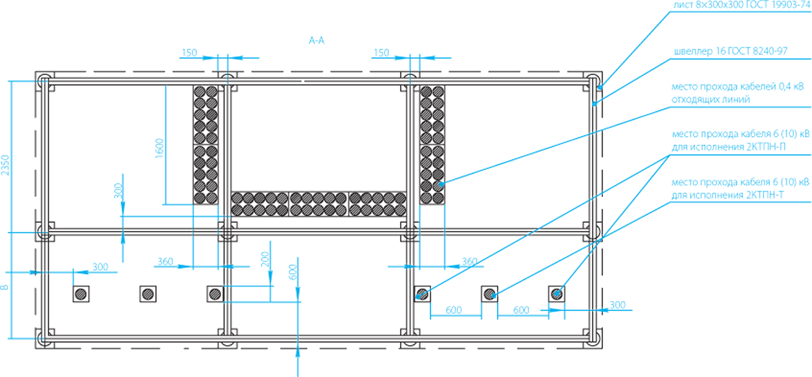

План свайного фундамента 2КТПНУ-25…630/6(10)/0,4 кВ

	без коридора обслуживания	с коридором обслуживания	Sтр., кВа
	ВВК	ККК	ККК
В, мм	1200	1200	2450	25-630
L, мм	6600	6600	6000	25-630

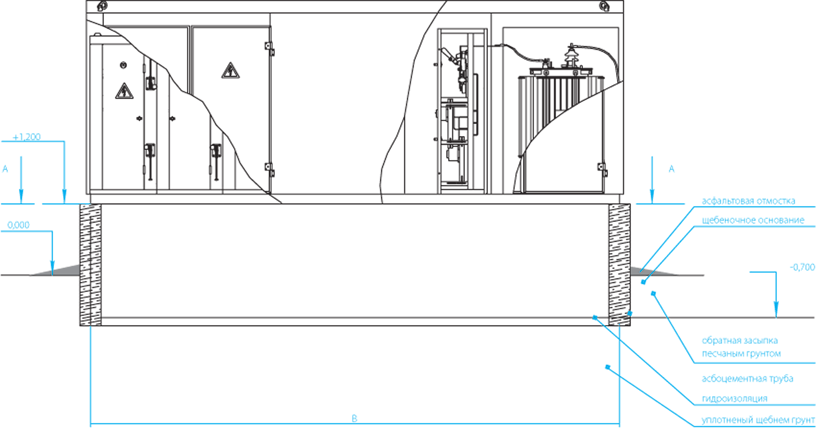

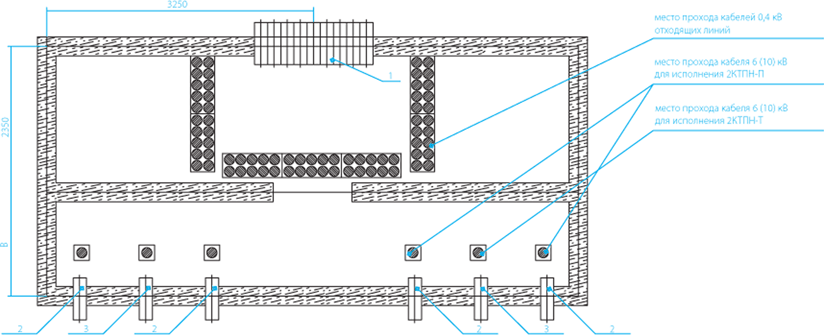

План ленточного фундамента 2КТПНУ-П-25...630/6 (10)/0,4 кВ

	без коридора обслуживания	с коридором обслуживания	Sтр., кВа
	ВВК	ККК	ККК
В, мм	1200	1200	2450	25-630
L, мм	6600	6600	6600	25-630

Примечания:

1. Фундамент под модульное здание выполнить в монолитном исполнении из бетона М200 или бетонных блоков типа ФБС. Глубина залегания фундамента определяется характеристиками грунта и глубиной его промерзания.
2. Асбоцементные трубы поз. 1 и поз. 2 закладываются для исполнения КТПН-П.
3. Асбоцементные трубы поз. 1 и поз. 2 закладываются для исполнения КТПН-Т.
