Опросный лист ЩО-70
Панели распределительных щитов серии ЩО-99 предназначены для комплектования распределительных устройств напряжением 380/220 В трёхфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.
На панелях предусмотрены как кабельные, так и шинные вводы. Щиты, скомплектованные из панелей ЩО-99, являются щитами одностороннего обслуживания и устанавливаются в помещениях с температурой окружающей среды от минус 40°С до плюс 35°С. Климатическое исполнение панелей ЩО-99 УЗ.

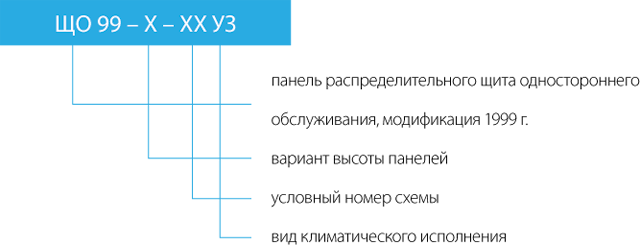

Структура условного обозначения
Пример записи обозначения панелей ЩО-99-1 при их заказе и в документации другой продукции, в которой они могут быть примерны:
Панель ЩО-99-1, номер схемы главных цепей 42: ЩО-99 – 1 – 42 – УЗ
Панели ЩО-99-1 изготавливаются по техническому заданию.
Габаритные и установочные размеры
Панели распределительных щитов серии ЩО-99 предназначены для комплектования распределительных устройств напряжением 380 / 220 В трёхфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания. На панелях предусмотрены как кабельные, так и шинные вводы. Щиты, скомплектованные из панелей ЩО-70, являются щитами одностороннего обслуживания и устанавливаются в помещениях с температурой окружающей среды от -40° С до +35° С. Климатическое исполнение панелей ЩО-99 УЗ. Степень защиты с лицевой стороны — IP20, остальные — IP20.
-

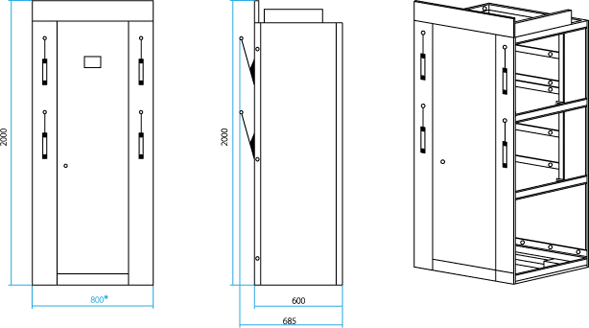

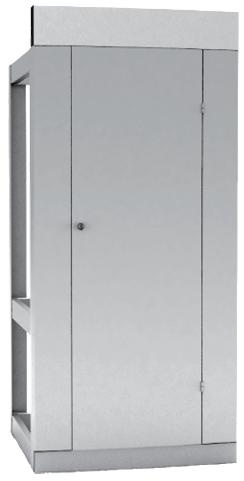

общий вид панели ЩО-99-1 УЗ;
-
высота панелей:
-
вариант 1 — 2000 мм
-
вариант 2 — 2200 мм
-
– ширина панелей по фасаду: 60, 300, 600, 800 или 1000 указана в следующей таблице:

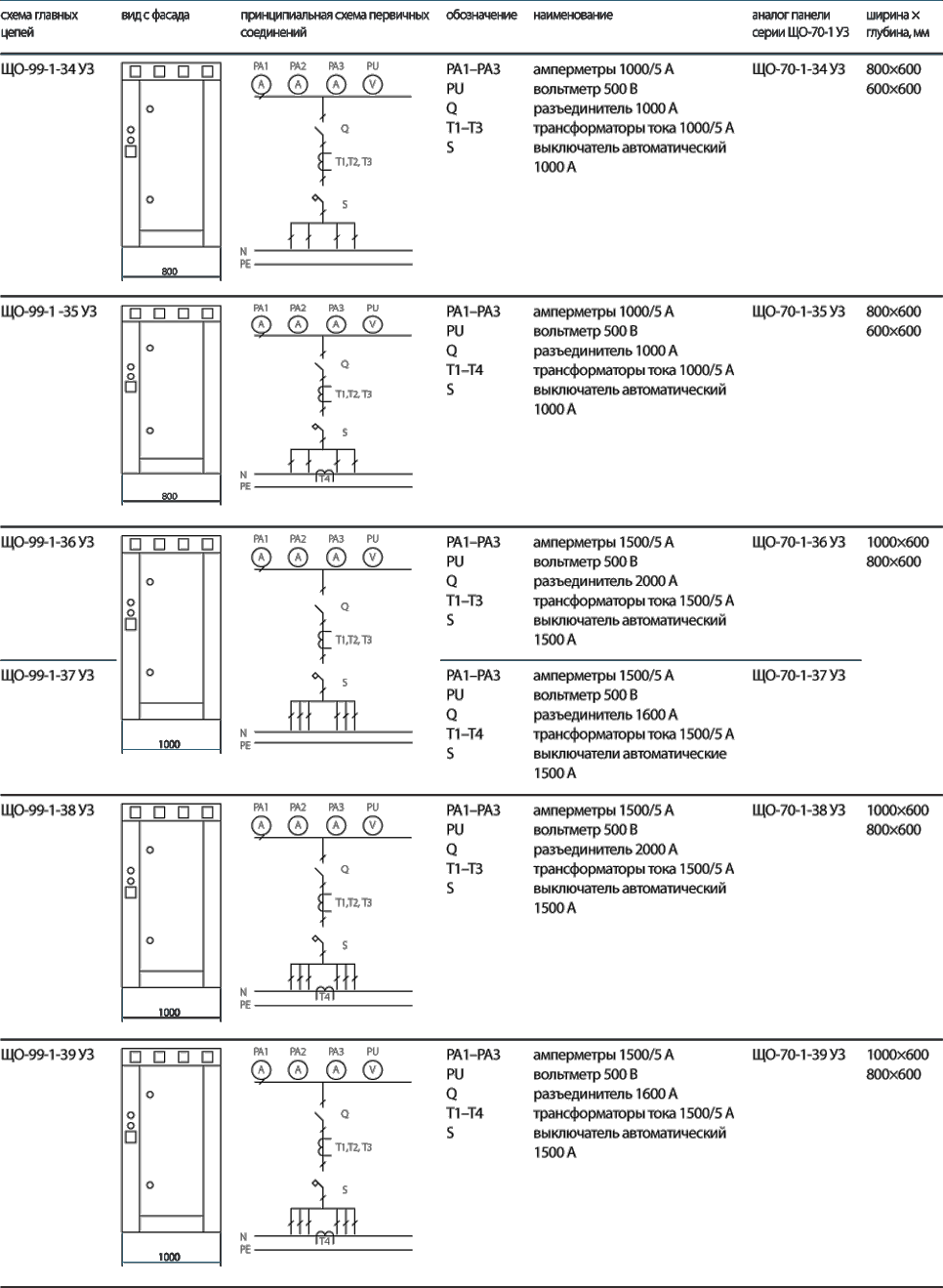

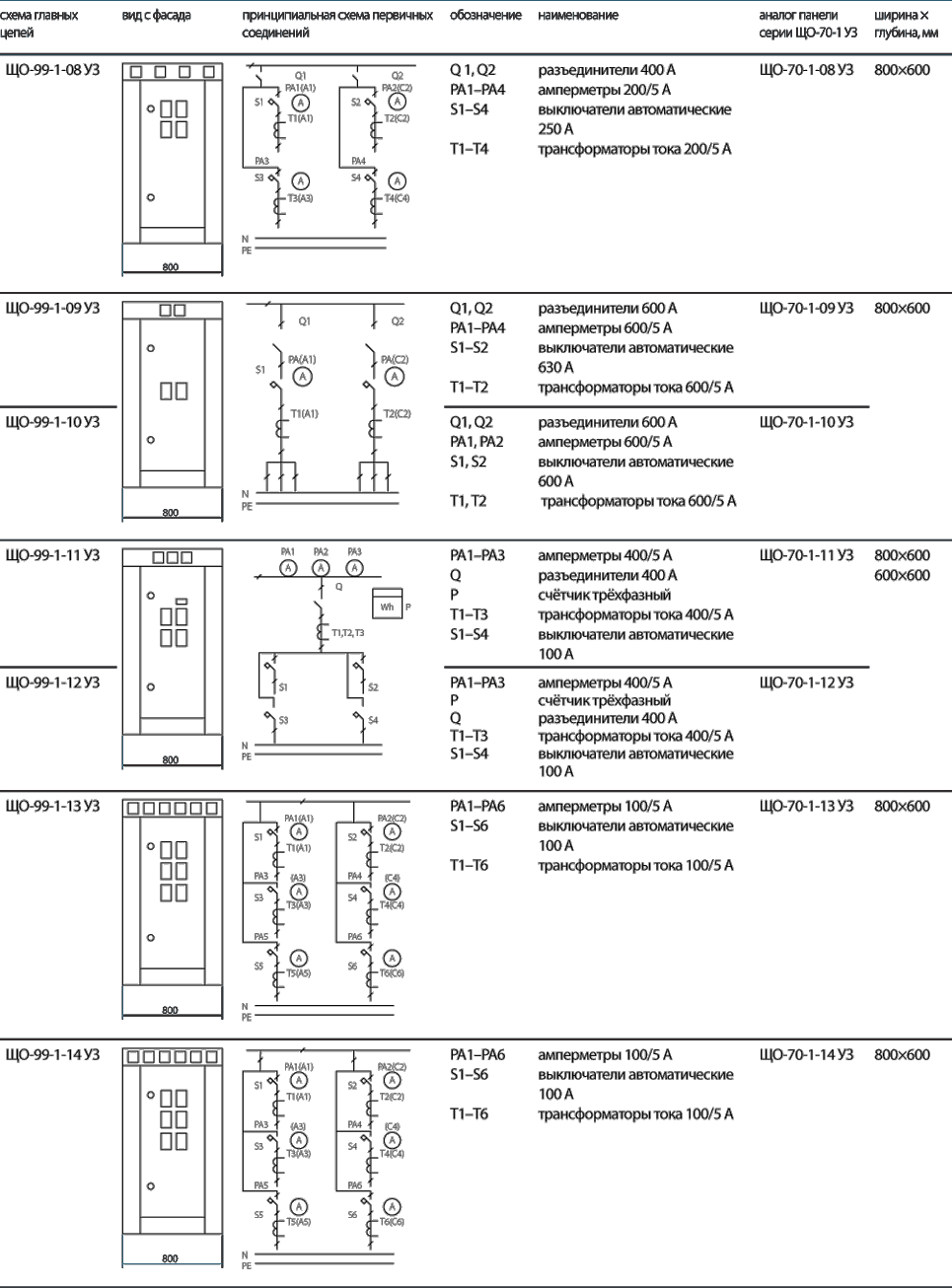

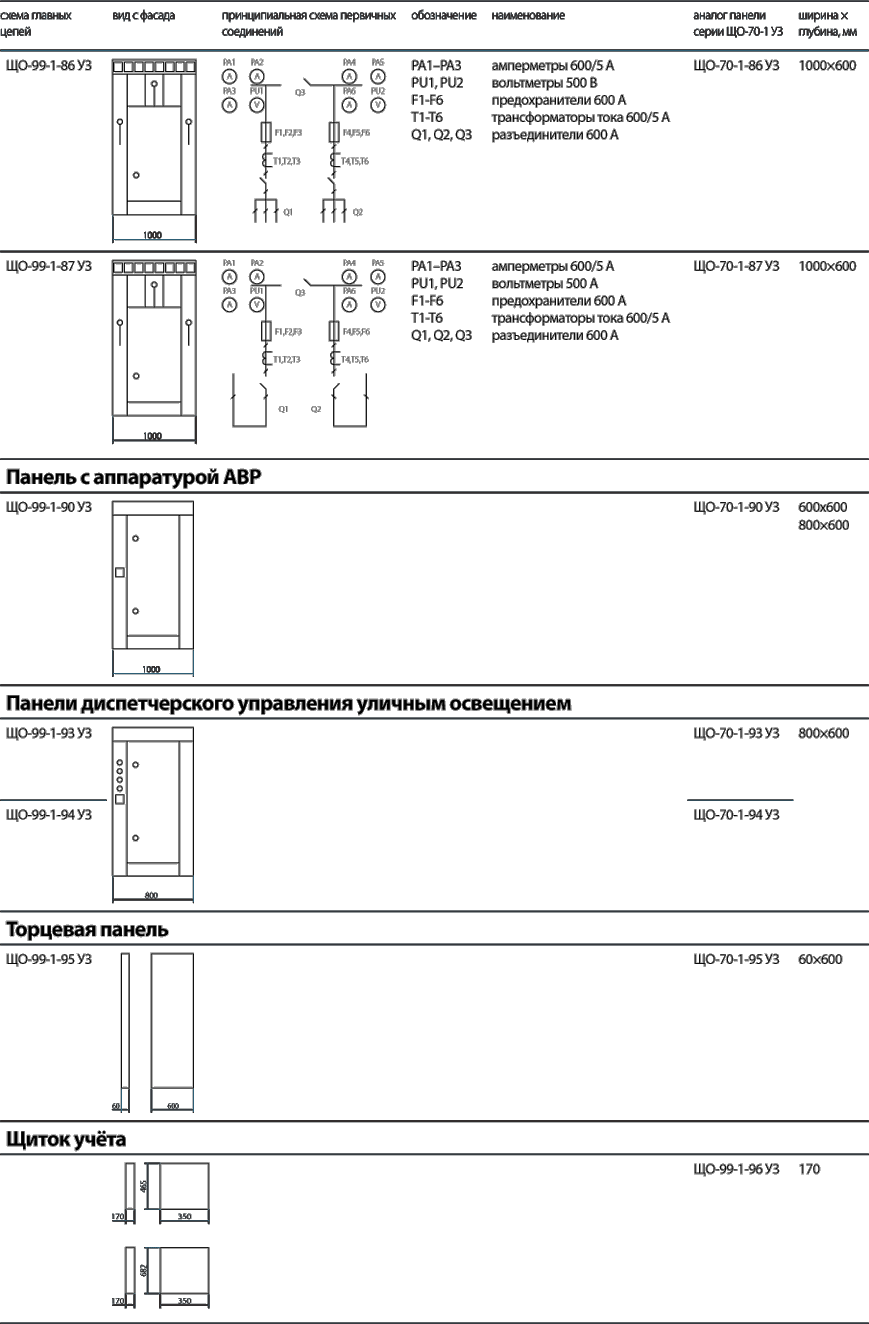

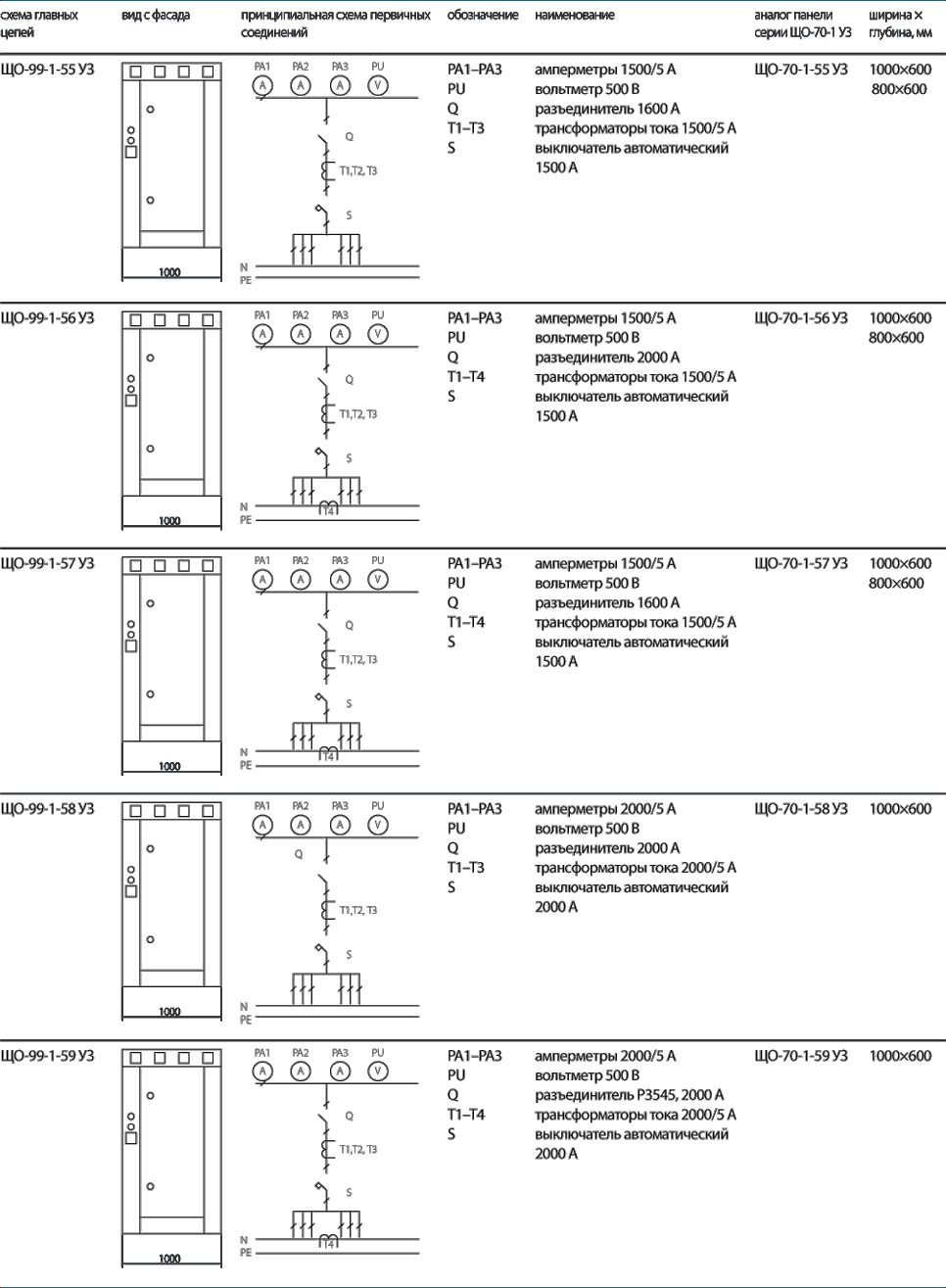

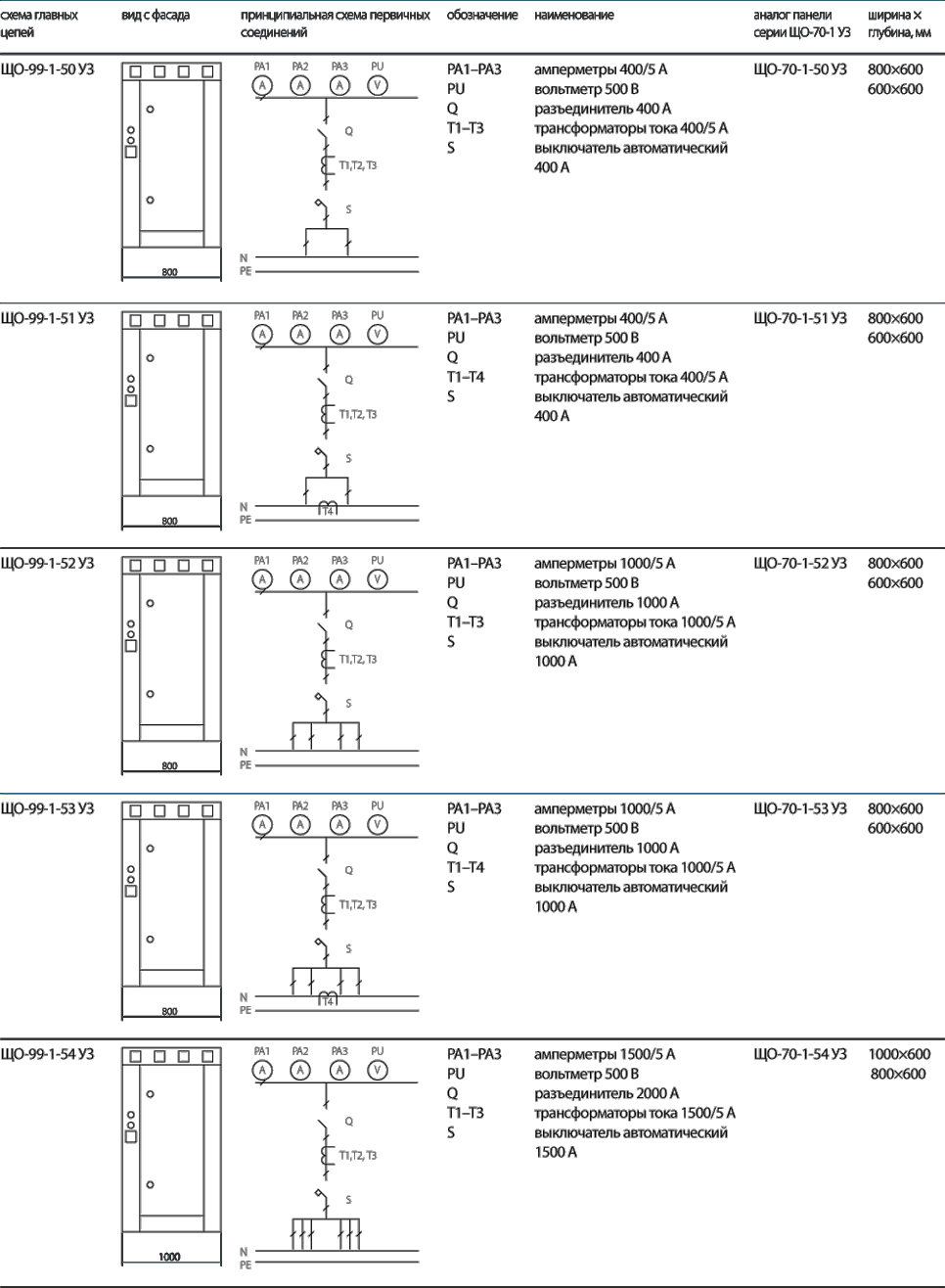

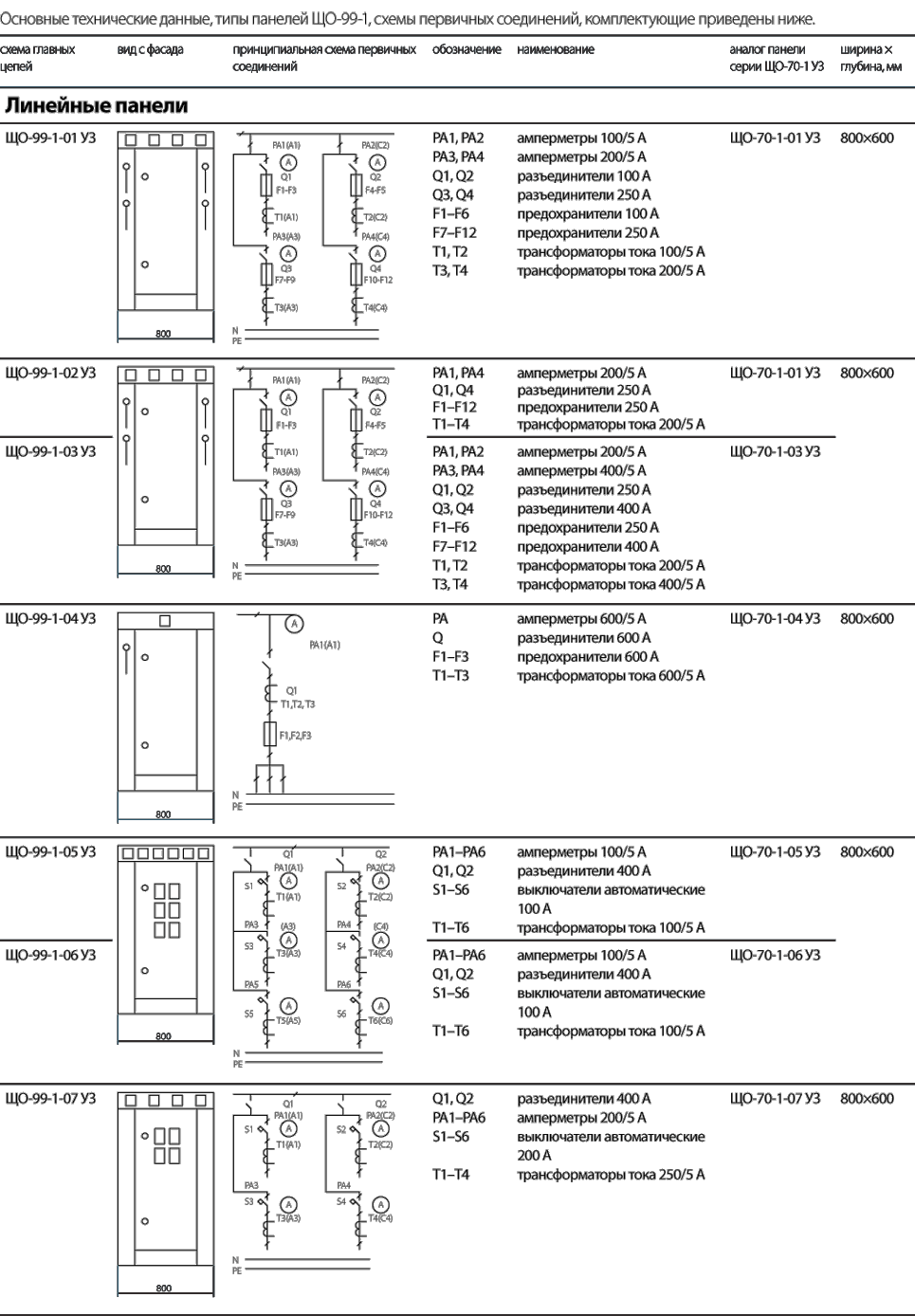

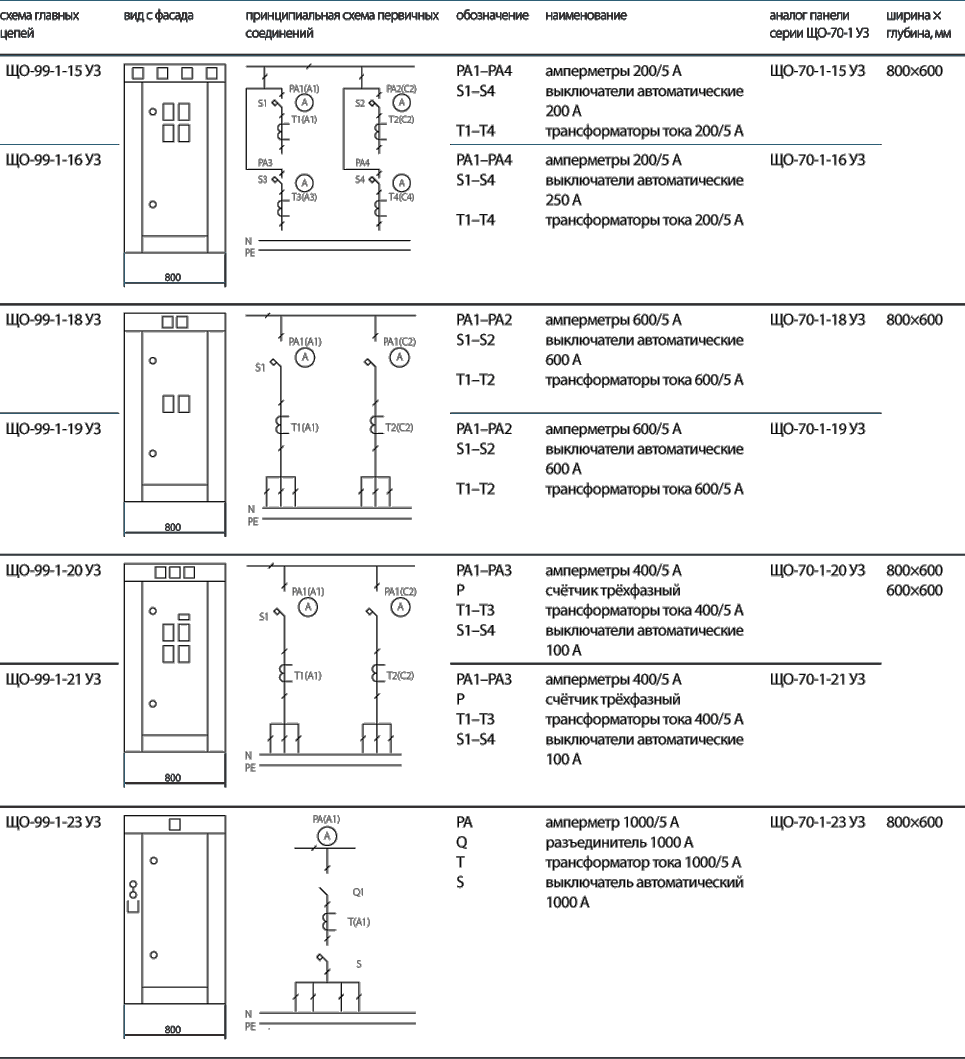

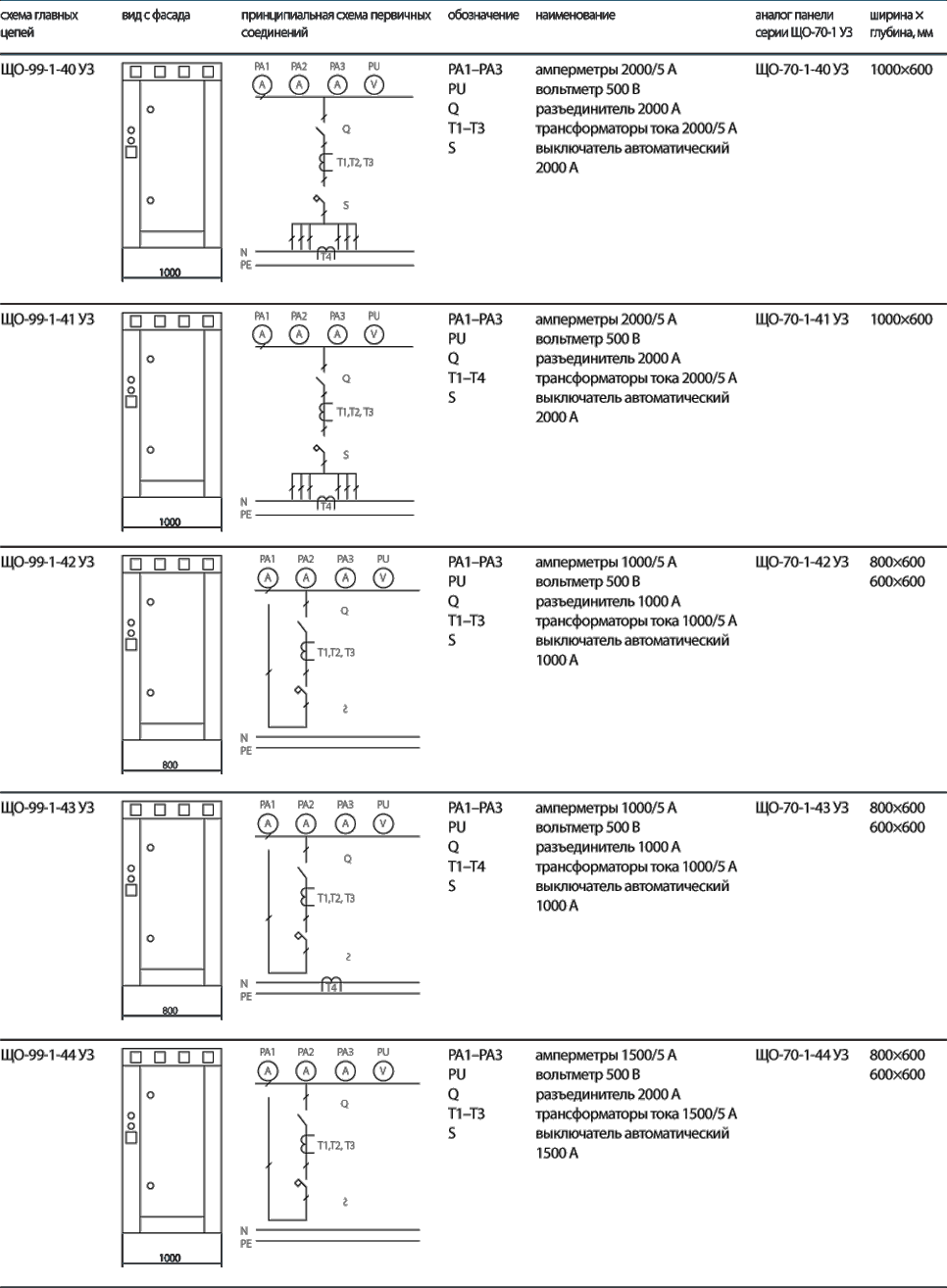

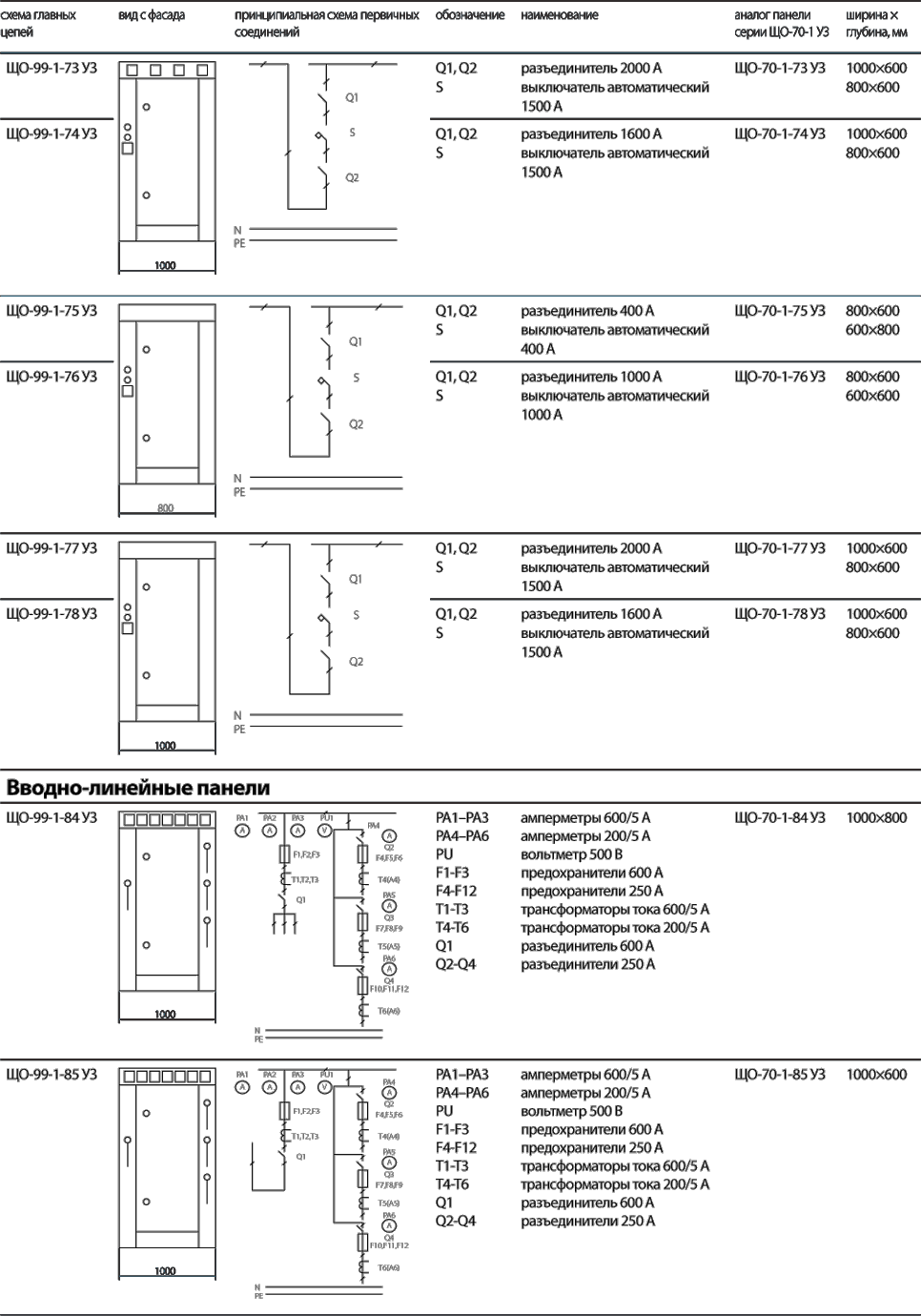

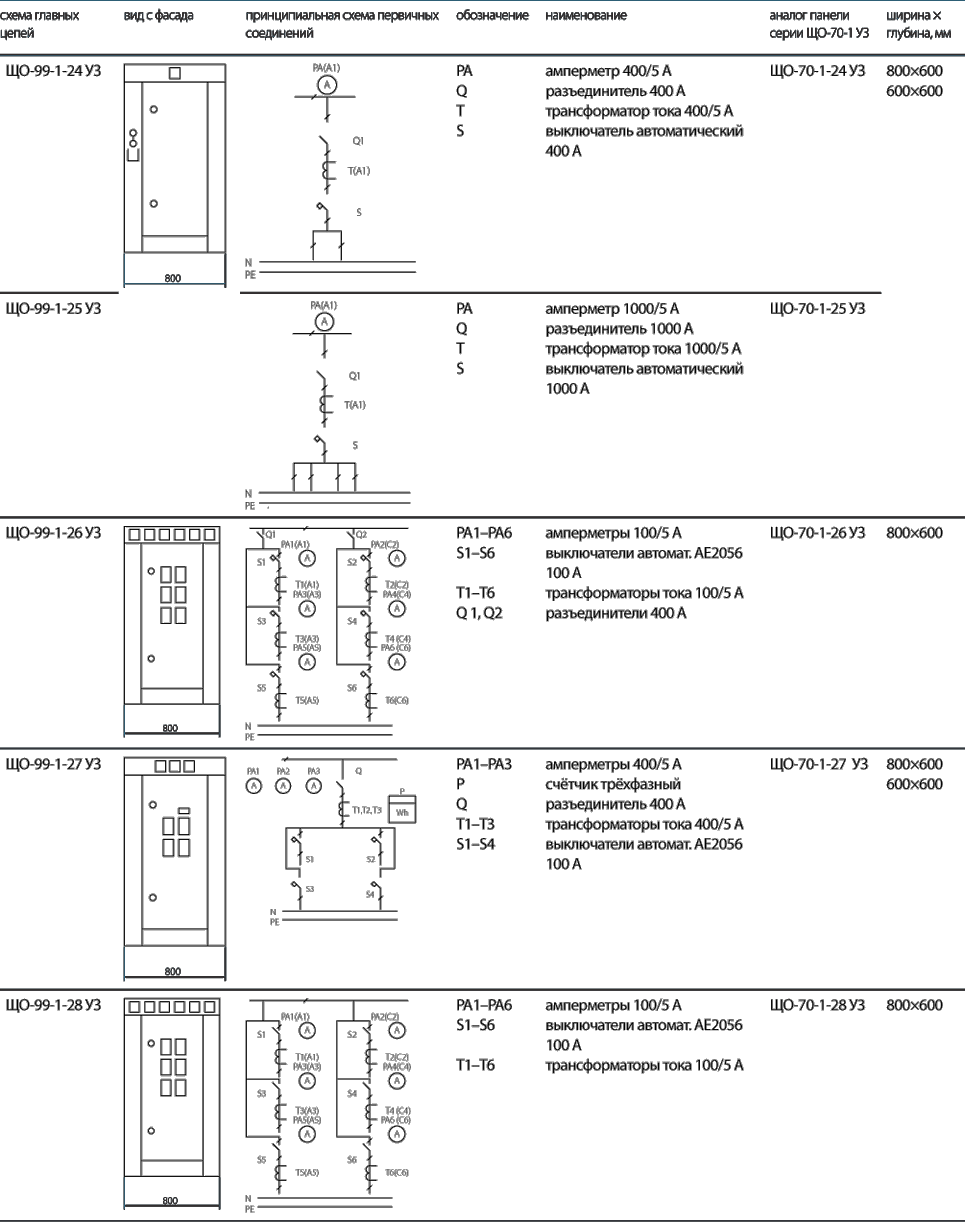

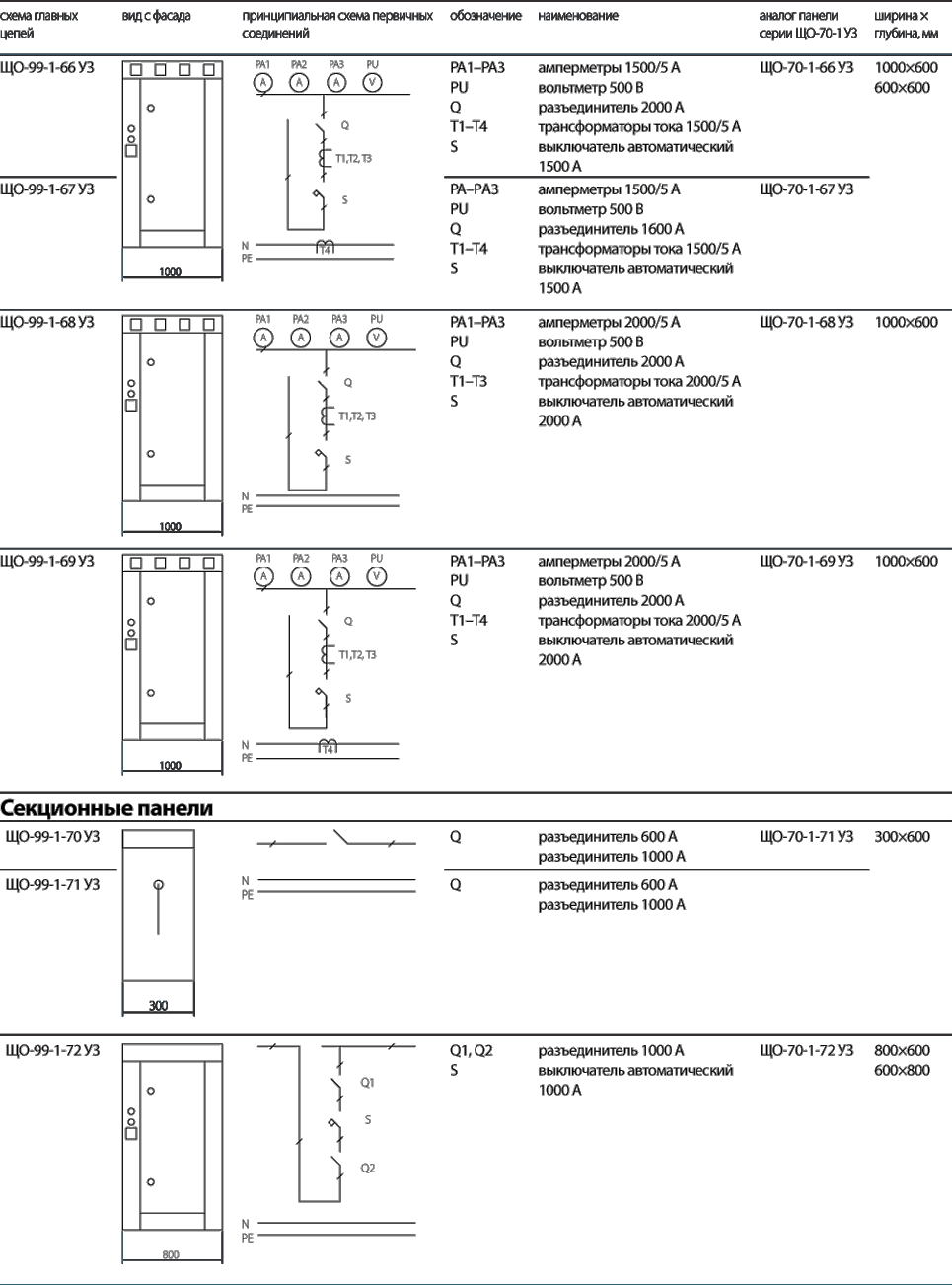

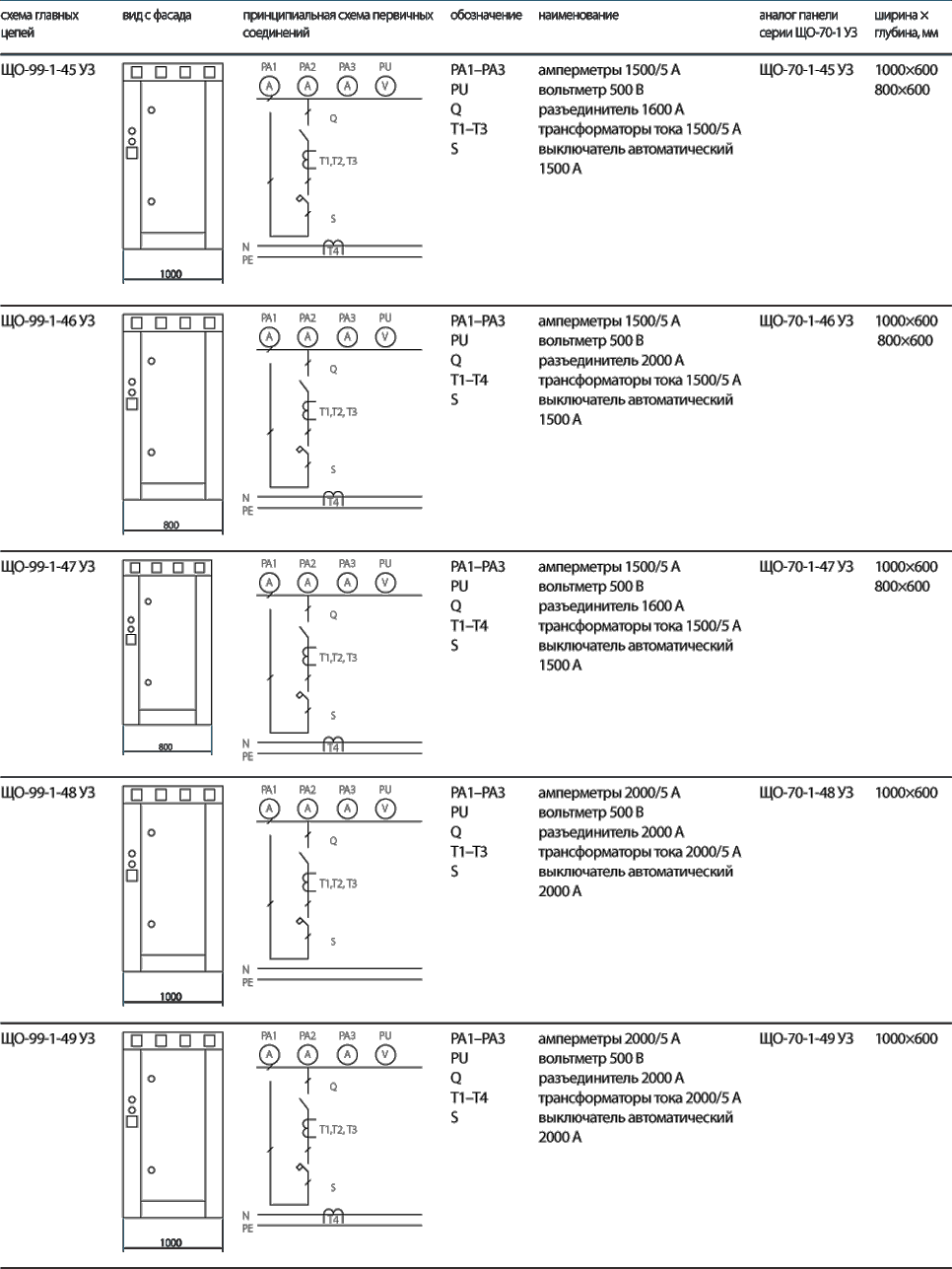

Основные технические данные и схемы главных цепей
Состав изделия
|
признак классификации |
исполнение камер ЩО |
|
наименование панелей ЩО-99 в зависимости от установленной в них аппаратуры |
по условному номеру схемы:
-
вводная
-
линейная
-
АВР
-
наружного освещения
-
учёта
|
|
система сборных шин |
с одной системой сборных шин |
|
условия обслуживания |
с односторонним обслуживанием |
|
исполнение линейных вводов (подсоединений) |
кабельные и шинные |
|
изоляция ошиновки |
с неизолированными шинами |
|
род установки |
для внутренней установки в помещениях с электрооборудованием |
|
степень защиты от воздействия окружающей среды |
без специальной защиты |
|
степень защиты по ГОСТ 14254 |
IP20 – для наружных оболочек фасада и боковых крайних камер |
В комплект поставки входит:
-
панели ЩО-99 с аппаратурой и приборами главных цепей в соответствии с заказом
-
шинные мосты (если оговорены в заказе)
-
запасные части и принадлежности согласно спецификации на заказ
-
эксплуатационные документы в одном экземпляре
В объем эксплуатационных документов должны входить:
-
паспорт на панель ЩО-99 или на комплект панелей ЩО-99, входящих в заказ
-
техническое описание и инструкция по эксплуатации панелей ЩО-99
-
технические описания и инструкции по эксплуатации и паспорта на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями
Типоисполнение панелей ЩО-99 определяется конкретной схемой главной цепи и номинальными параметрами встраиваемых аппаратов. Панели ЩО-99 выполняются по схемам главных цепей, приведенным в каталоге и указанным в спецификации на заказ.
Сведения, необходимые для заказа
Основным документом, который необходим для правильного оформления заказа, является опросный лист, в котором указываются данные по каждой панели. Опросный лист составляется заказчиком (проектной организацией) и согласовывается с изготовителем – желательно на начальном этапе проектирования.
В опросном листе указываются следующие данные: По каждой панели, входящей в состав заказа:
-
номер схемы исполнения главных цепей
-
назначение панели
-
номинальный ток панели
-
марка, сечение и количество подходящих кабелей
-
другие сведения, необходимые для правильного выполнения заказа.
Заказ принимается к исполнению только после согласования с предприятием-изготовителем опросного листа с учётом всех возможных изменений и дополнений.
Все вопросы, связанные с изготовлением панелей с нетиповыми решениями (схем, компоновочных решений и т. д.), должны быть оговорены в отдельном документе и согласованы с изготовителем.

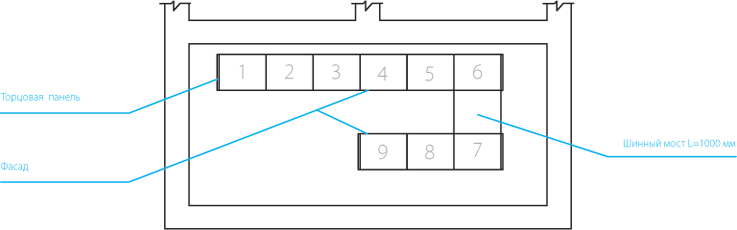

Пример построения схем

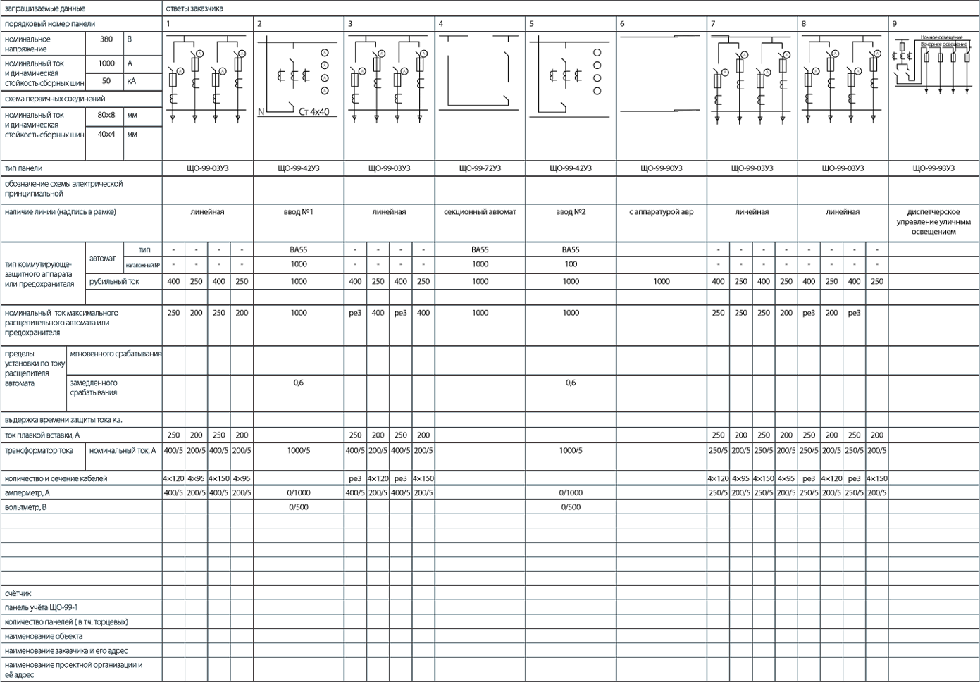

Опросный лист
