Предохранитель XRNP. Производитель. Паспорт. ГОСТ 2213-79
Соответствует международным стандартам GB/T15166.2 и IEC 602282-1
Назначение и область применения предохранителя XRNP
Высоковольтный токоограничивающий предохранитель XRNP для защиты цепей трансформатора, разработанных для частоты 50 Гц, номинального напряжения 3кВ, 6кВ, 7,2 кВ, 10 кВ, 12 кВ, 20 кВ, 24 кВ, 35 кВ, 40,5 кВ и номинальной силы тока от 0,02А до 6,3 Ампера, от перегрузки и замыкания.
Высоковольтный токоограничивающий предохранитель XRNP прост в использовании и легко устанавливается в ячейку РУ или ТН.
Конструкция предохранителя XRNP
Плавкая вставка предохранителя XRNP изготовлена из высокопрочной металлической проволоки и металлической проволоки низкого сопротивления.
Она герметично запечатана в трубку предохранителя XRNP, заполненной химически обработанным чистым кварцевым песком.

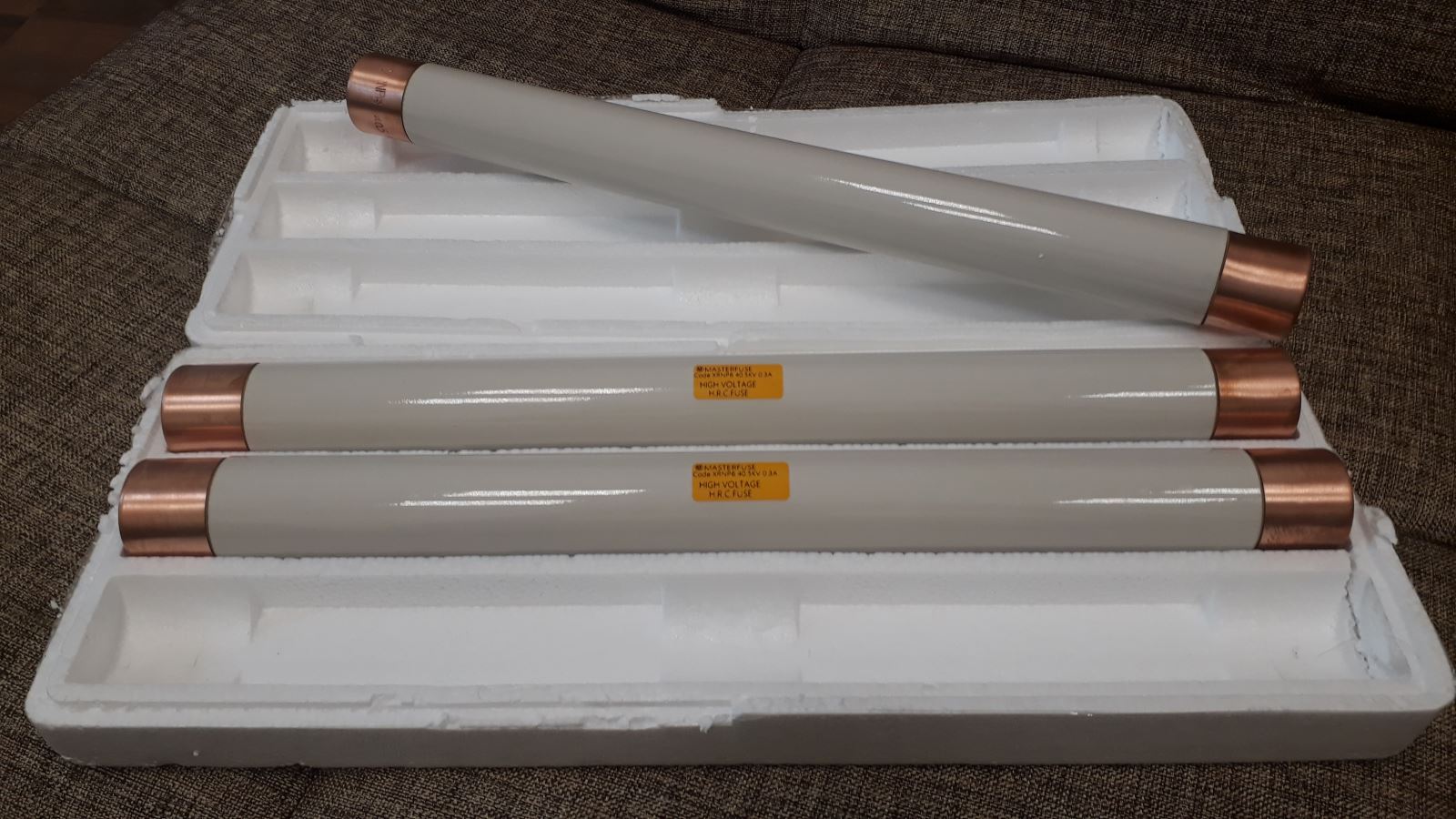

Трубка предохранителя может быть изготовлена из термостойкой керамики (цвет белый), или эпоксидного стекла (цвет трубки зеленый).
Механизм работы предохранителя XRNP
В случае неисправности в цепи плавкая вставка предохранителя плавится, вызывая дуговой разряд, кварцевый песок гасит дуговой разряд незамедлительно, сообщая оплавлении или автоматически отключая цепь.
Предохранителm XRNP соответствует стандартам IEC282-1 и ГОСТ Р 52565-2006.
Пример обозначения и расшифровки:
- предохранитель XRNP6-40.5/0.3-31.5КА-4
X – токовый
R – предохранитель
N – для внутреннего использования в помещениях
P - защитный
6 — порядковый номер исполнения
40,5 — номинальное напряжение, кВ
0,3 — номинальный ток,
31.5 — ток отключения, КА
4 — соответствует типоразмеру 40х440 мм
