Мачтовые подстанции мощностью от 25 до 250 кВа представляют собой однотрансформаторные подстанции тупикового типа наружной установки и служат для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования её в электроэнергию напряжением 0,4 кВ и снабжения её потребителей.

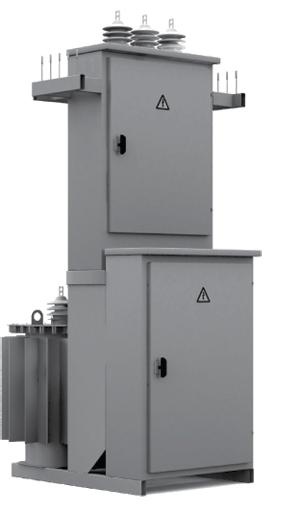

КТП мощностью от 25 до 250 кВа мачтового типа оформляются в виде конструкции, содержащей высоковольтный шкаф ввода, низковольтный шкаф и платформу для установки трансформатора.
На крыше шкафа УВН устанавливаются проходные изоляторы, высоковольтные разрядники, а также штыревые высоковольтные изоляторы. В шкафу УВН расположен кронштейн для установки штыревых низковольтных изоляторов, к которым присоединяются провода линии 0,4 кВ.
Силовой трансформатор устанавливается открыто и защищён от случайного прикосновения к токоведущим частям и атмосферных осадков кожухом. Для подключения к воздушным линиям 0,4 кВ в КТП провода прокладывются по наружным стенкам шкафа УВН и защищены коробом.
КТП подключается к ЛЭП 6-10 кВ через разъединитель наружной установки и приводом, который поставляется комплектно и устанавливается на ближайшей опоре ЛЭП.

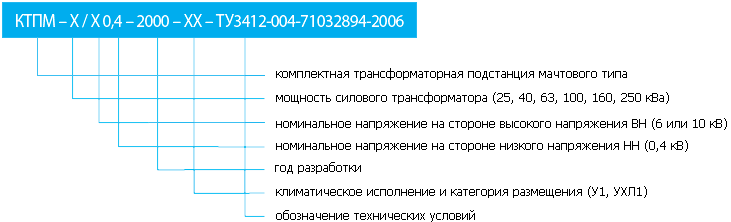

Дополнительно в структуру условного обозначения КТП мачтового типа вводится обозначение высоковольтного ввода и низковольтного вывода, например:
-
ВВ – воздушный высоковольтный ввод, воздушный низковольтный вывод
-
ВК – воздушный высоковольтный ввод, кабельный низковольтный вывод
Пример записи условного обозначения КТП с силовым трансформатором мощностью 160 кВа, напряжением на стороне высокого напряжения ВН 6 кВ, с воздушным высоковольтным вводом и кабельным низковольтным выводом столбового исполнения при заказе и в других документах: КТПМ-160/6/0,4-2006-У1- ТУ 3412-004071032894-2006
Схема электрическая принципиальная КТПМ
• линия №3 — только для КТП, мощностью 63–250 кВа
• линия №4 — только для КТП, мощностью 250 кВа
• нулевой провод №3 — только для КТП, мощностью 25 и 40 кВа.
обозначение |
наименование |
количество |
FU1…FU3 |
предохранитель высоковольтный |
3 |
|
|
|
FU4…FU6 |
предохранитель низковольтный |
3 |
FV1…FV3 |
разрядник высоковольтный |
3 |
FV4…FV6 |
разрядник низковольтный |
3 |
KM1 |
пускатель магнитный |
1 |
KV1 |
фотореле |
1 |
PL1 |
счётчик |
1 |
QS1 |
разъединитель РЛНД |
1 |
QF1…QF4 |
автоматический выключатель/рубильник |
4 |
R1, R2 |
резистор |
4 |
KL1 |
реле промежуточное |
1 |
SA1…SA3 |
переключатель |
3 |
T1 |
трансформатор силовой |
1 |
TA1…TA3 |
трансформатор тока |
3 |
KА1…KА3 |
реле тока |
3 |
EL1 |
лампа накаливания |
1 |
SQ1 |
конечный выключатель |
1 |

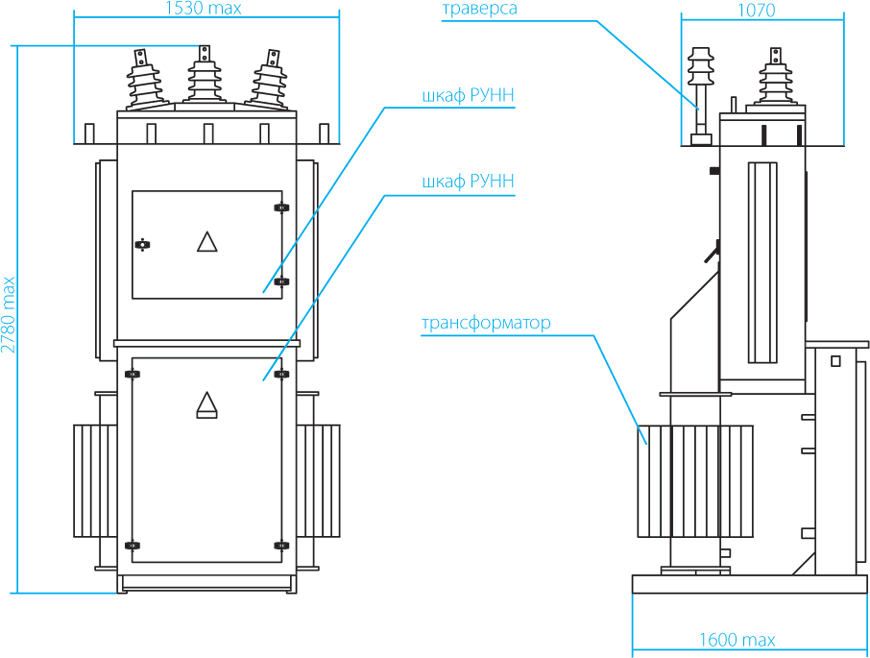

Габаритные размеры КТПМ
