Опросный лист КСО299,299М

Камеры сборные одностороннего обслуживания КСО-2004 напряжением 6 и 10 кВ (далее камеры КСО) предназначены для комплектования распределительных устройств переменного трёхфазного тока частотой 50 Гц для систем с изолированной или заземленной через дугогасительный реактор нейтралью.



Камеры КСО допускается применять для работы в следующих условиях:

• климатическое исполнение и категория размещения – УЗ по ГОСТ 51684
• значения температуры окружающего воздуха – от -25° С до +40° С;
• высота над уровнем моря — не более 1000 м;
• окружающая среда не должна быть взрывоопасной, содержать токопроводящей пыли, агрессивных паров и газов, разрушающих металлы и изоляцию.

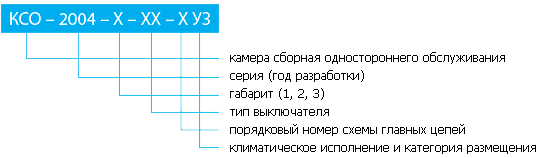

Структура условного обозначения камер серии КСО-2004

Пример записи обозначений камер КСО при их заказе и в документации другой продукции, в которой они могут быть примерны:



Камера КСО-2004 габарит 1 с выключателем типа BB/TEL порядковый номер схемы 1.1ВВ:
КСО-2004 – 1 – ВВ/TEL – 1.1ВВ – УЗ



Камеры КСО-2004 изготавливаются по техническому заданию и опросному листу заказчика.

Основные технические данные

наименование параметров	значение
номинальное напряжение (линейное), кВ	6; 10
наибольшее рабочее напряжение (линейное), кВ	7,2; 12
номинальный ток главных цепей камер с вакуумным выключателем ВВ/TEL, А *	400; 630; 1000; 1600
номинальный ток отключения камер с вакуумным выключателем ВВ/TEL, кА	12,5; 20; 25
ток термической стойкости, кА	12,5; 20; 25
ток электродинамической стойкости, кА	32; 51
номинальный ток главных цепей камер с вакуумным выключателем ВБП, А	630; 1000; 1250; 1600
номинальный ток отключения камер с вакуумным выключателем ВБП, кВ	20
ток термической стойкости, кА	20
ток электродинамической стойкости, кА	51
номинальный ток главных цепей камер с масляным выключателем , А	630; 1000
номинальный ток отключения камер с масляным выключателем , А	20
ток термической стойкости, кА	20
ток электродинамической стойкости, кА	20; 51
номинальный ток главных цепей камер с выключателем нагрузки ВНА, ВНР , А	400; 630
номинальный ток отключения выключателя нагрузки ВНА, ВНР , кА	1000
ток термической стойкости, кА	20
ток электродинамической стойкости, кА	51
номинальный ток трансформаторов тока, А	50; 75; 100; 150; 200; 300; 400; 630; 800; 1000
номинальный ток сборных шин, А	630; 1000
номинальный ток шинных мостов, А	630; 1000
номинальное напряжение вспомогательных цепей
цепи защиты, управления и сигнализации постоянного и переменного тока, В	220
цепи трансформаторов напряжения, В цепи трансформаторов собственных нужд, В	100 220; 380
цепи освещения
внутри камеры, В	36
снаружи камеры, В	220; 36
ток плавкой вставки силового предохранителя, А	2; 2,3; 5; 8; 10; 16; 20; 31,5-160
установочные размеры (ширина × глубина в основании х высота со сборными шинами), мм	1. 1000×1100×2773, 2. 750×1100×2773**, 3. 1000×1250×2940
масса камеры, кг	420-460

Термическая и электродинамическая стойкость трансформаторов тока — согласно их техническим параметрам.
Ток термической и электродинамической стойкости заземляющих ножей, установленный для камер КСО, при длительности протекания тока термической стойкости, равной 1 с, при этом допускается приваривание контактов.

* – тип выключателя может быть выбран в соответствии с заказом.
** – камера КСО габарит 2 изготавливается только с вакуумными выключателями.

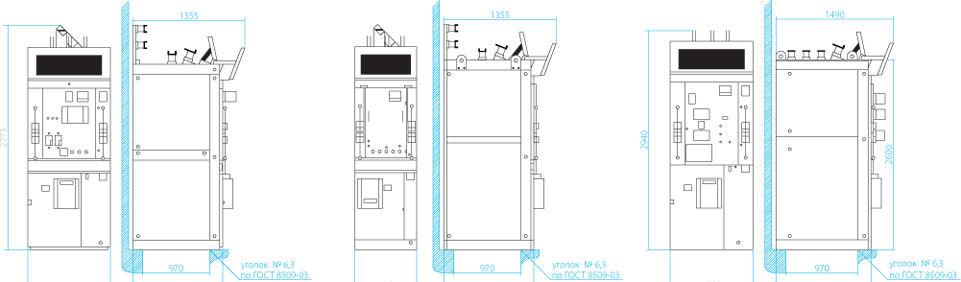

Габаритные и установочные размеры

основание камеры приваривать к уголку сваркой по ГОСТ 5264-80

Состав изделия

признак классификации	исполнение камер КСО
наименование камер КСО в зависимости от установленной в них аппаратуры	камеры с высоковольтными вакуумными выключателями: • BB/TEL «Таврида-Электрик», ВПБ «Контакт» • камеры с высоковольтными масляными выключателями ВПМП-10, ВПМ-10; • камеры КСО с силовыми предохранителями; • камеры КСО с трансформаторами напряжения; • камеры КСО с разрядниками, ограничителями перенапряжений; • камеры КСО с трансформаторами собственных нужд мощностью 25 или 40 кВа; • камеры КСО с кабельными сборками; • камеры КСО с разъединителями; • камеры КСО с аппаратурой собственных нужд
уровень изоляции по ГОСТ 1516.1	нормальная
изоляция ошиновки	неизолированные шины
система сборных шин	с одной системой сборных шин
способ разделения	с неразделенными фазами
род установки	для внутренней установки в помещениях с электрооборудованием
степень защиты оболочки по ГОСТ 14254	IP20 – для наружных оболочек фасада и боковых сторон, IP00 – для остальной части камер КСО
условия обслуживания	одностороннее обслуживание

Камеры комплектуются электрооборудованием на номинальное напряжение 10 кВ, трансформаторы напряжения, разрядники, силовые предохранители, силовые трансформаторы устанавливаются на напряжение 6 и 10 кВ. Поставка камер КСО осуществляется поштучно или блоками, в соответствии со схемами главных цепей.

В комплект поставки входят: • камеры КСО с аппаратурой и приборами главных и вспомогательных цепей в соответствии с заказом; • шинные мосты (если оговорены в заказе); • запасные части и принадлежности согласно спецификации на заказ; • эксплуатационные документы в одном экземпляре.

В объем эксплуатационных документов должны входить: • паспорт на камеру КСО или на комплект камер КСО, входящих в заказ; • техническое описание и инструкция по эксплуатации камер КСО; • технические описания и инструкции по эксплуатации и паспорта на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями; • схемы вспомогательных цепей на все типы камер КСО согласно заказу; • протоколы испытаний камер.

Типоисполнение камер КСО определяется конкретной схемой главной цепи и номинальными параметрами встраиваемых аппаратов.Камеры КСО выполняются по схемам главных цепей, приведенным в каталоге и указанным в спецификации на заказ.Камеры КСО выполняются по схемам главных цепей, приведённым в каталоге и указанным в спецификации на заказ (опросном листе)и по принципиальным схемам вторичных цепей.

В камерах в зависимости от схемы главных цепей могут быть установлены следующие аппараты:

• выключатели вакуумные BB/TEL «Таврида-Электрик» до 1000 А
• выключатели масляные ВПМП-10, ВПМ-10 на токи 630, 1000 А с приводами ППО-10
• разъединители РВФЗ и РВЗ на 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10
• разъединители РВ на 630, 1000 А, с приводами ПР-10
• трансформаторы тока типа Т0Л-10 ТПК-10 ТЛК-10 (возможна замена на другие типы трансформаторов) на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 1500 А
• трансформаторы напряжения типа НТМИ, ЗНОЛ, 2НОЛ, ЗНИОЛ, НАМИТ
• предохранители типа ПКТ, ПКН
• ограничители перенапряжений ОПН
• трансформаторы силовые мощностью 25 или 40 кВа
• разрядники РВРД-6, РВРД-10, РВО-6, РВО-10
• выключатели нагрузки типа ВНА-10

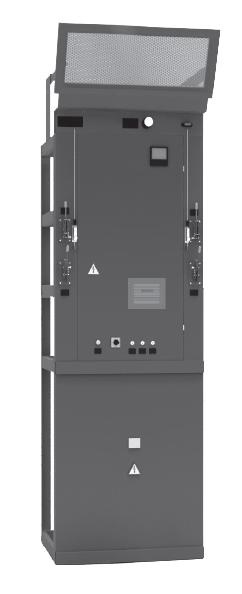

Устройство камер КСО 2004

Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии.
Принцип работы определяется совокупностью схем главных цепей и вспомогательных цепей камер КСО.



Камера КСО представляет собой металлоконструкцию, сваренную из гнутых профилей. Внутри размещена аппаратура главных цепей. С фасадной стороны камер КСО расположены приводы выключателей и разъединителей. Доступ в камеру обеспечивают две двери: верхняя – в зону выключателя, трансформатора напряжения или предохранителя; нижняя – в зону кабельных присоединений, силового трансформатора или трансформатора напряжения, в зависимости от типа камеры. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлен съемный лист, предотвращающий доступ в зону высокого напряжения.



Подвод напряжения предусматривается через основание камеры кабелями или шинами к разъединителю, установленному в нижней части камеры.



Сборные шины камер КСО с фасада имеют сетчатые ограждения.



Все аппараты и приборы, установленные в камере КСО, подлежащие заземлению, заземлены. На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям. Верхняя дверь является панелью, на которой смонтирована схема вспомогательных цепей. На ней размещена аппаратура: реле защиты, управления, сигнализации, приборы учета и измерения.



Для повышения надежности работы релейная защита по согласованию с заказчиком может быть выполнена на многофункциональных, малогабаритных, высоконадёжных микропроцессорных блоках. На камерах КСО по заказу может быть выполнено освещение фасада камер.
Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления, сигнализации служит короб, расположенный в средней части камер КСО. Кроме того, в коробе размещен выходной клеммник для выполнения межкамерных соединений вспомогательных цепей.

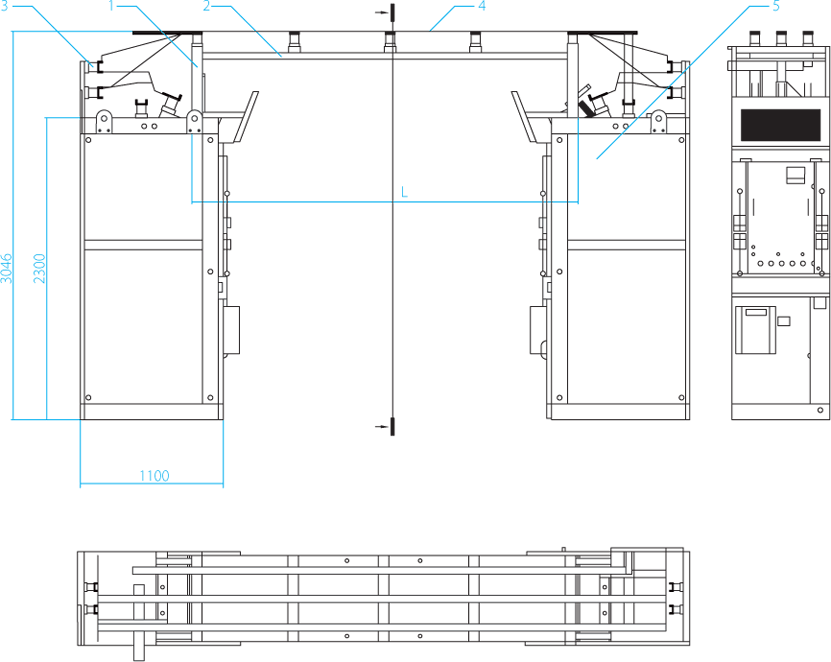

При двухрядном расположении камер в помещении РУ между рядами камер устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями. Длина шинных мостов должна быть рассчитана на расположение камер КСО с шириной прохода между камерами: 1800, 2300, 2800, 3300, 3800 и 4300 мм. При ширине прохода в РУ 4300 мм между рамами устанавливается рама-вставка. Шинные мосты выполняются без разъединителей или с разъединителями для секционирования сборных шин. Функциональное назначение и вид камеры КСО в зависимости от устанавливаемой аппаратуры определяется схемами главных цепей.

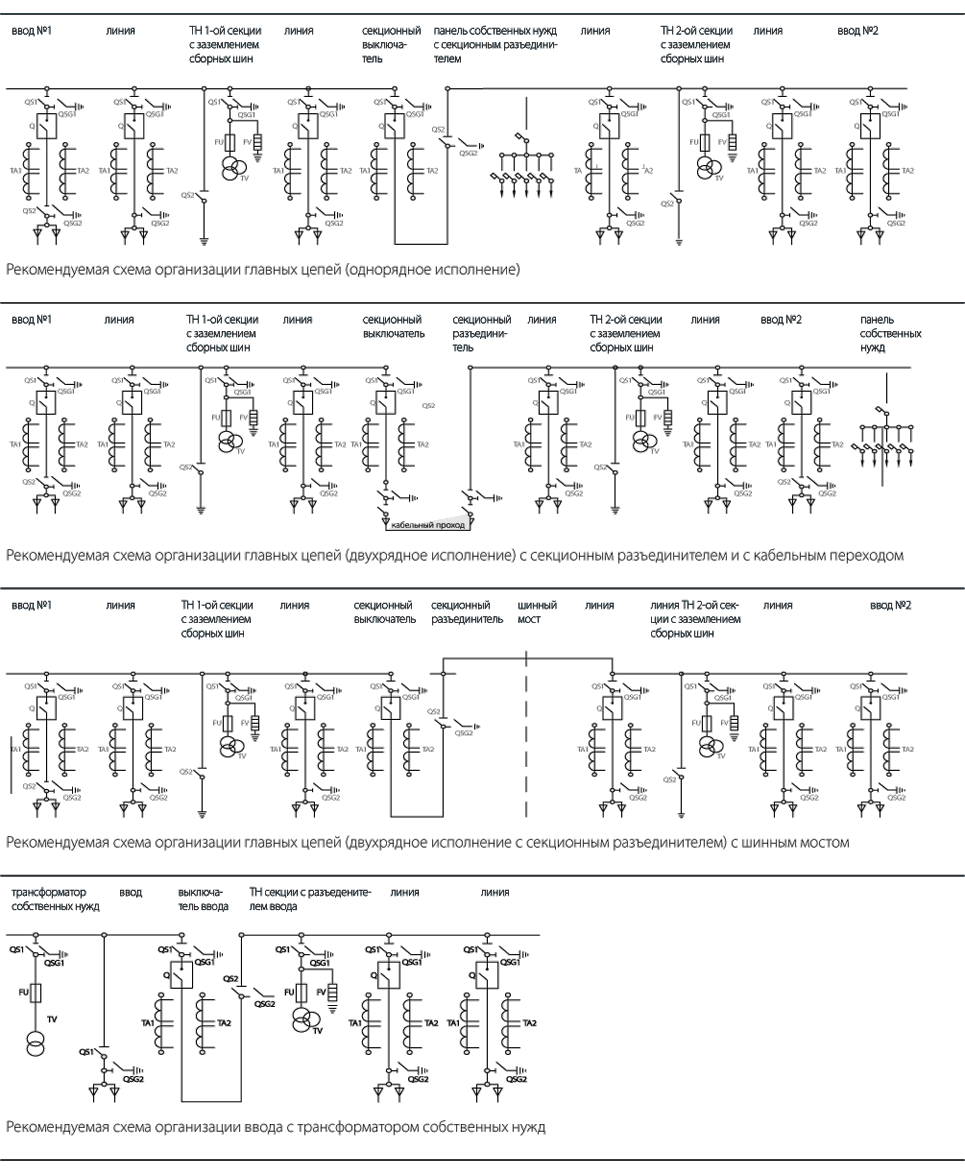

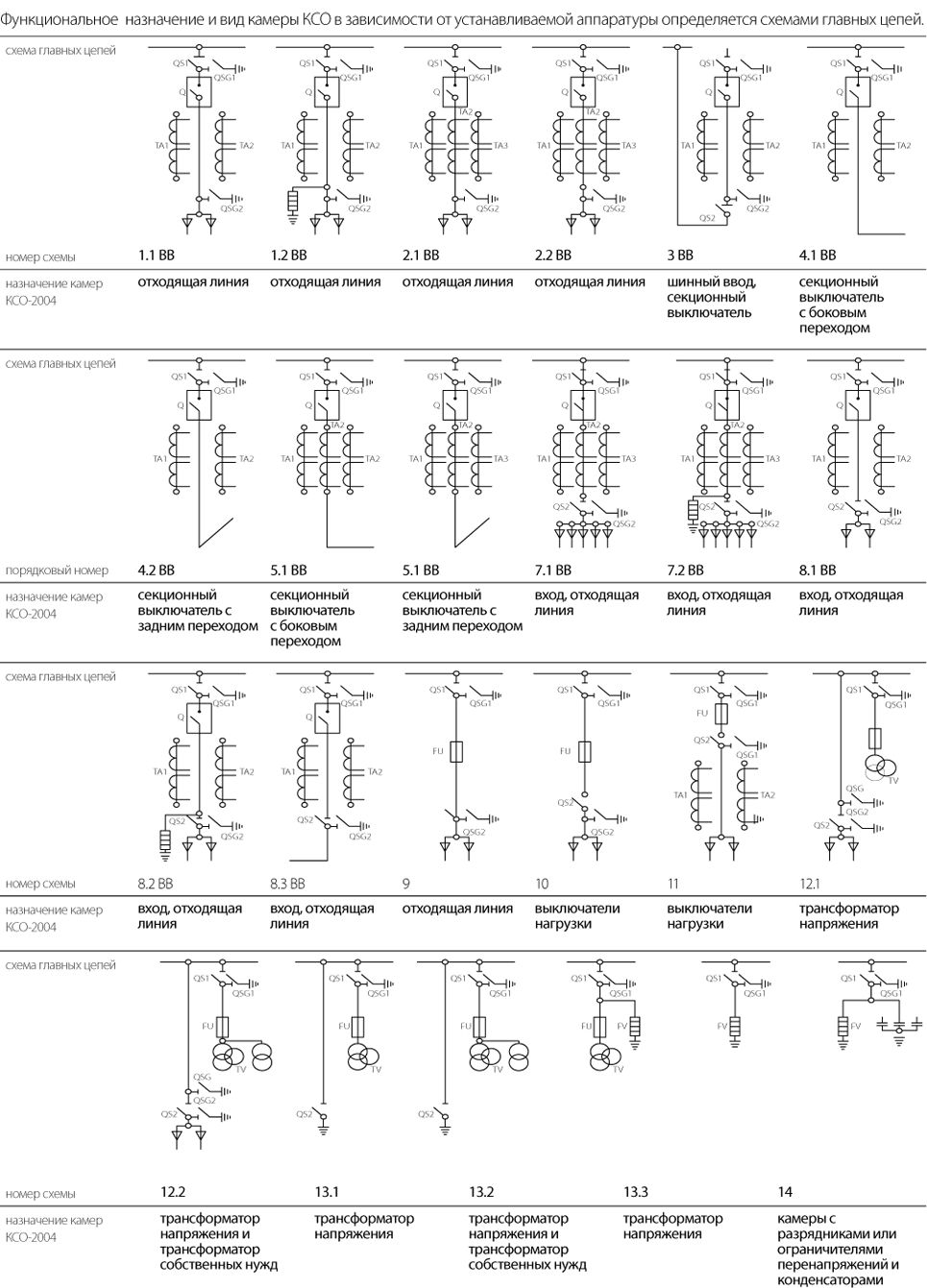

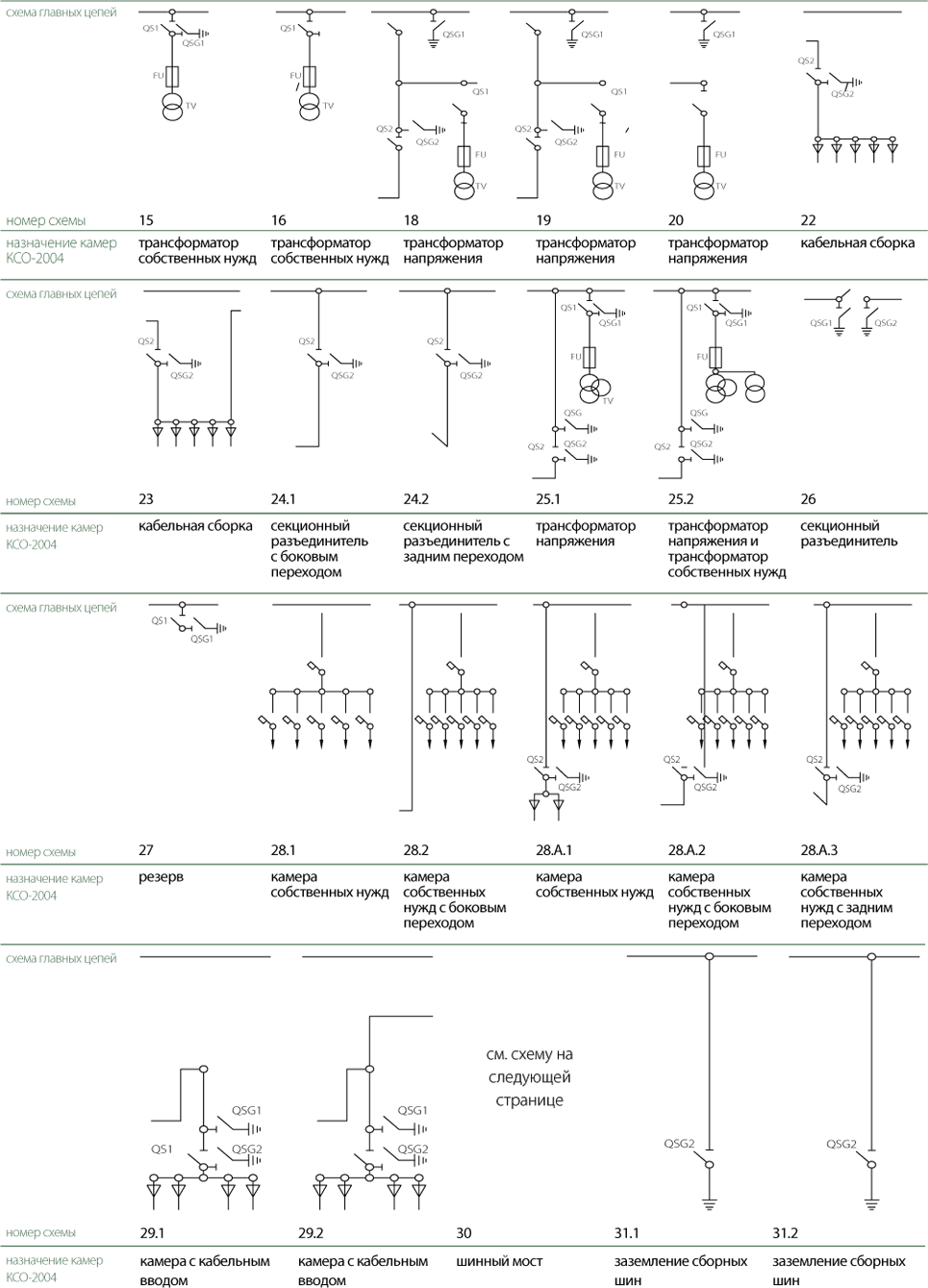

Схемы главных цепей КСО-2004

1. опора
2. рама
3. изолятор
4. шина
5. камера КСО

Сведения, необходимые для заказа

Основным документом, который необходим для правильного оформления и выполнения заказа, является опросный лист, в котором указываются данные по каждой камере, входящей в состав РУ-10(6) кВ. Опросный лист составляется заказчиком или проектной организацией и согласовывается с изготовителем — желательно на начальном этапе проектирования.

В опросном листе указываются следующие данные:

По каждой камере, входящей в состав заказа:

• номер схемы исполнения главных цепей
• номер камеры в РУ
• назначение камеры
• номинальный ток камеры
• коэффициент трансформации трансформаторов тока
• напряжение трансформаторов напряжения
• количество и тип ограничителей перенапряжения
• ток плавкой вставки высоковольтного предохранителя
• марка, сечение и количество подходящих кабелей
• количество трансформаторов тока нулевой последовательности
• тип реле максимальной защиты, токовой отсечки (PT40/…)
• наличие учёта
• номинальное напряжение камер (6 или 10 кВ)
• номинальный ток сборных шин РУ

План расположения камер в РУ с указанием основных размеров:

• помещения
• размещения камер
• шинных мостов
• кабельных каналов
• шинных (воздушных) вводов
• заказ принимается к исполнению только после согласования с предприятием-изготовителем опросного листа с учётом всех возможных изменений и дополнений

Все вопросы, связанные с изготовлением камер с нетиповыми решениями (схем, компоновочных решений и т. д.), должны быть оговорены в отдельном документе и согласованы с изготовителем.

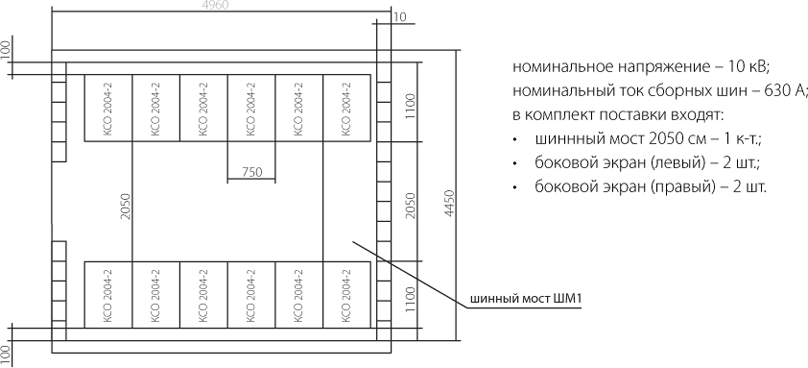

План расположения камер КСО

Если Вы только приступаете к проектированию распределительного устройства с применением камер КСО-2004, желательно в тесном контакте с нашими специалистами рассмотреть предлагаемые решения, выбрать оптимальные, с учётом специфики конструкции камер и их применения в составе конкретного РУ. Вы также получите всю необходимую квалифицированную консультацию по схемам вспомогательных цепей, аппаратам и устройствам, входящих в состав камер и другую необходимую информацию.

РУ-10 кВ

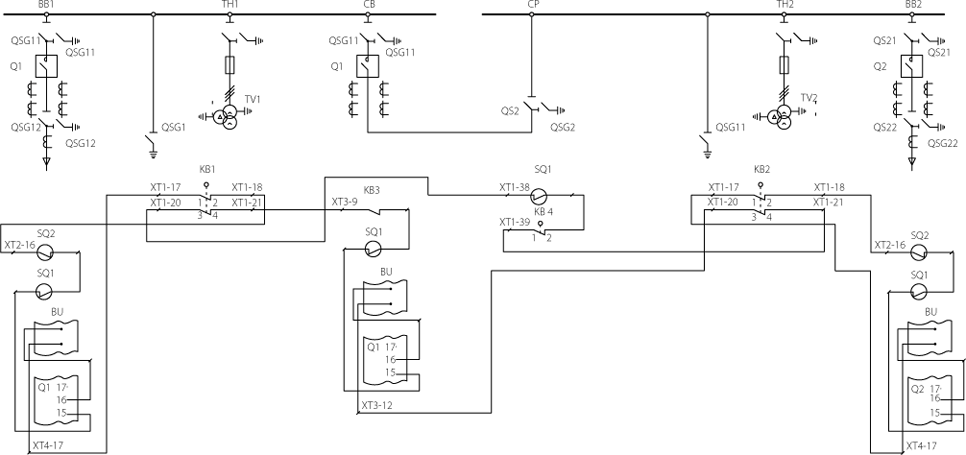

Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие механические блокировки:

• блокировка, не допускающая включение и отключение шинного разъединителя и заземляющих ножей линии при включенном высоковольтном выключателе;
• блокировка, не допускающая включение заземляющих ножей при включённых рабочих ножах разъединителей;
• блокировка, не допускающая включение разъединителей при включенных заземляющих ножах; • блокировка замка верхней двери камеры при включённых рабочих ножах разъединителя.

Примечание: для осуществления других видов блокировок (оперативных, безопасности и т. п.) согласно схем вспомогательных цепей в камерах КСО по заказу предусмотрена возможность установки блокировочных замков и путевых выключателей.

1 секция

2 секция

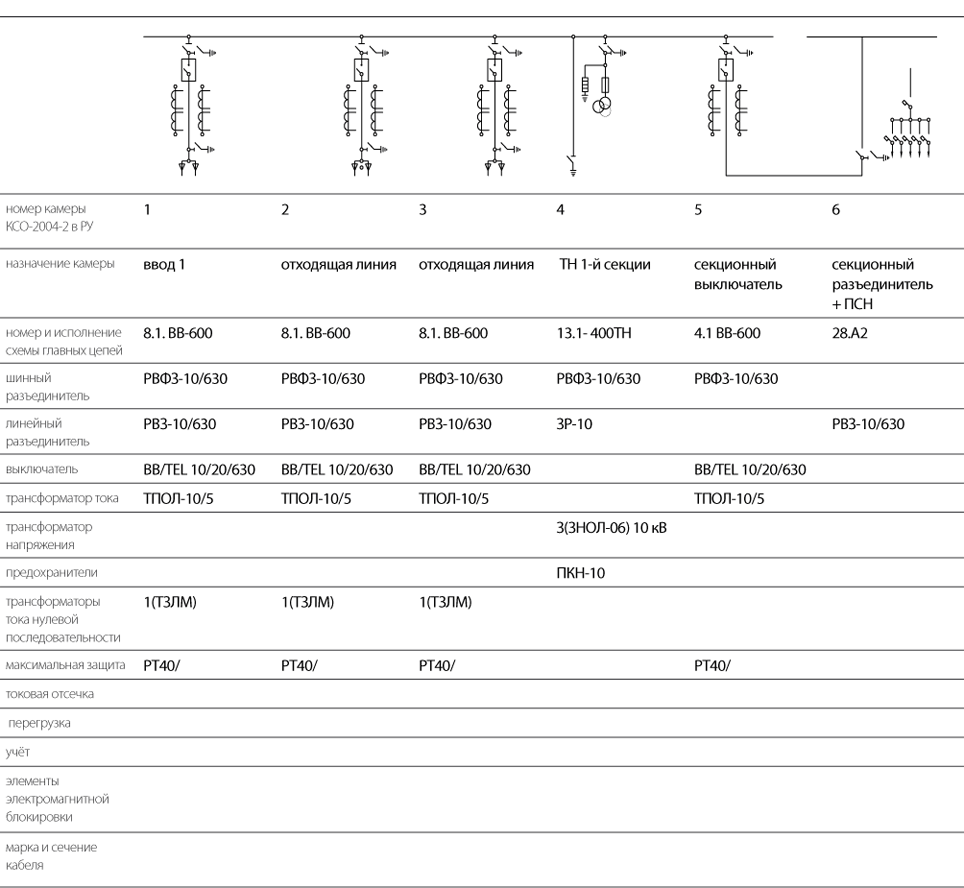

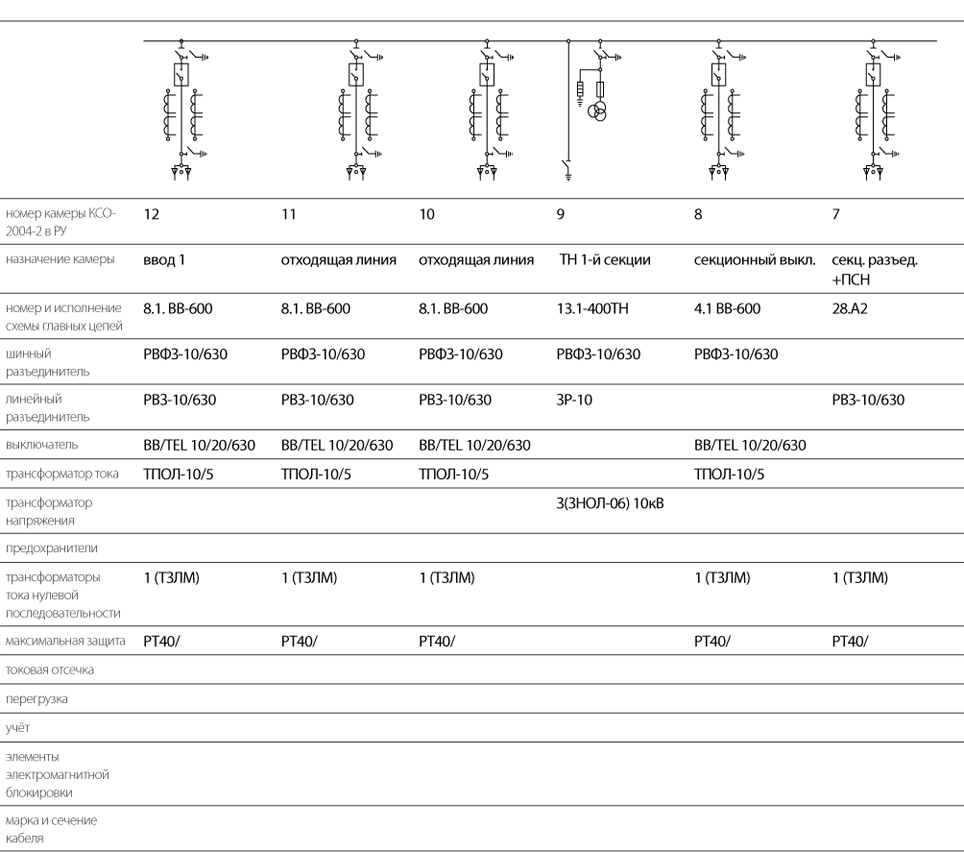

Пример построения схем

Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие механические блокировки:

• блокировка, не допускающая включение и отключение шинного разъединителя и заземляющих ножей линии при включенном высоковольтном выключателе
• блокировка, не допускающая включение заземляющих ножей при включённых рабочих ножах разъединителей
• блокировка, не допускающая включение разъединителей при включенных заземляющих ножах
• блокировка замка верхней двери камеры при включённых рабочих ножах разъединителя

Примечание: для осуществления других видов блокировок (оперативных, безопасности и т. п.) согласно схем вспомогательных цепей в камерах КСО по заказу предусмотрена возможность установки блокировочных замков и путевых выключателей.
