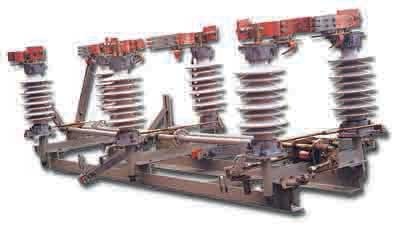

Назначение РДЗ 35 кВ
Предназначен для включения и отключения обесточенных участков цепи высокого напряжения 35 кВ промышленной частоты 50 гЦ, а также заземления отключенных участков при помощи заземляющих ножей.
Разъединители изготавливаются в однополюсном исполнении. При монтаже разъединители могут соединяться в один трехполюсный, двухполюсный и однополюсный аппарат, управляемый одним приводом типа ПР-20.
Условия эксплуатации РДЗ 35 кВ
-
температура окружающего воздуха от +40оС до -60оС;
-
окружающая среда - промышленная атмосфера тип II;
-
скорость ветра до 34 м/сек. при отсутствии гололеда и 15 м/сек. при наличии корки льда до 10 мм;
-
высота над уровнем моря не более 1000 м.
Технические параметры РДЗ |
ТУ 3414-013-00110473-96 |
Номинальное напряжение, кВ |
35 |
Наибольшее рабочее напряжение, кВ |
40,5 |
Номинальный ток, А |
1000 |
Ток термической стойкости, кА |
20 |
Ток электродинамической стойкости, кА |
50 |
Длина пути утечки внешней изоляции, не менее, мм: |
1050 |
Допустимая механическая нагрузка на выводы, Н |
500 |
Габ. размеры(дл х шир х выс), мм |
1030х430х754 |
Масса, кг, не более |
85 |
