Назначение и область применения трансформатора ТЛК-СТ-35,ТЛК-СТ-35-1 (ТЛК-35)

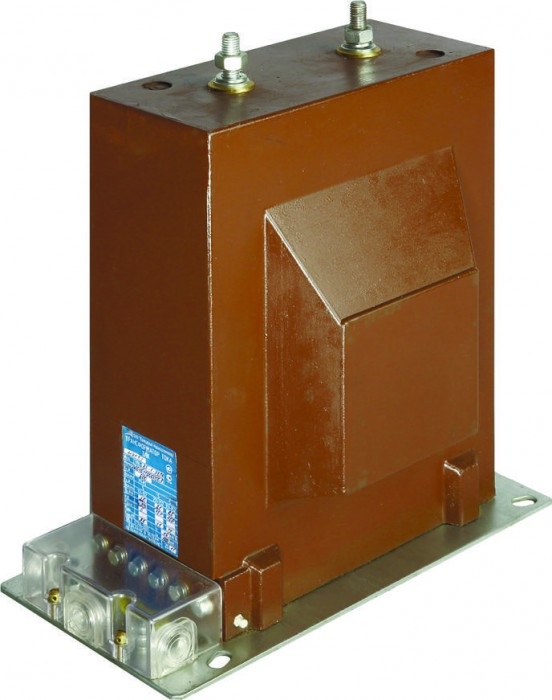

Трансформатор тока ТЛК-СТ-35,ТЛК-СТ-35-1 (ТЛК-35) опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 35кВ.
Трансформатор предназначен для установки в комплектные распределительные устройства и другие установки класса напряжения 35кВ, залит герметизирующей эпоксидной смолой.
Изготавливается разных конструктивных вариантов в соответствии со стандартами UNE, IEC, VDE, IEEE, ГОСТ.
Климатическое исполнение «У» и «Т», категория размещения 2 или 3 по ГОСТ 15150.
Технические параметры трансформатора ТЛК-СТ-35,ТЛК-СТ-35-1 (ТЛК-35)
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
35
|
|
Наибольшее рабочее напряжение, кВ |
40,5
|
|
Номинальный первичный ток, А |
5-2000
|
|
Номинальный вторичный ток, А |
5 или 1
|
|
Количество вторичных обмоток |
2 или 3
|
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
обмотки для измерения |
5-100
|
|
обмотки для защиты |
5-100
|
|
Класс точности обмотки: для измерения для защиты |
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5
|
|
для защиты: |
5P; 10P
|
|
Ток односекундной термической стойкости, кА |
до 100
|
|
Ток электродинамической стойкости, кА |
до 250
|
|
Номинальная предельная кратность обмотки для защиты |
20
|
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20
|
В соотвествии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.

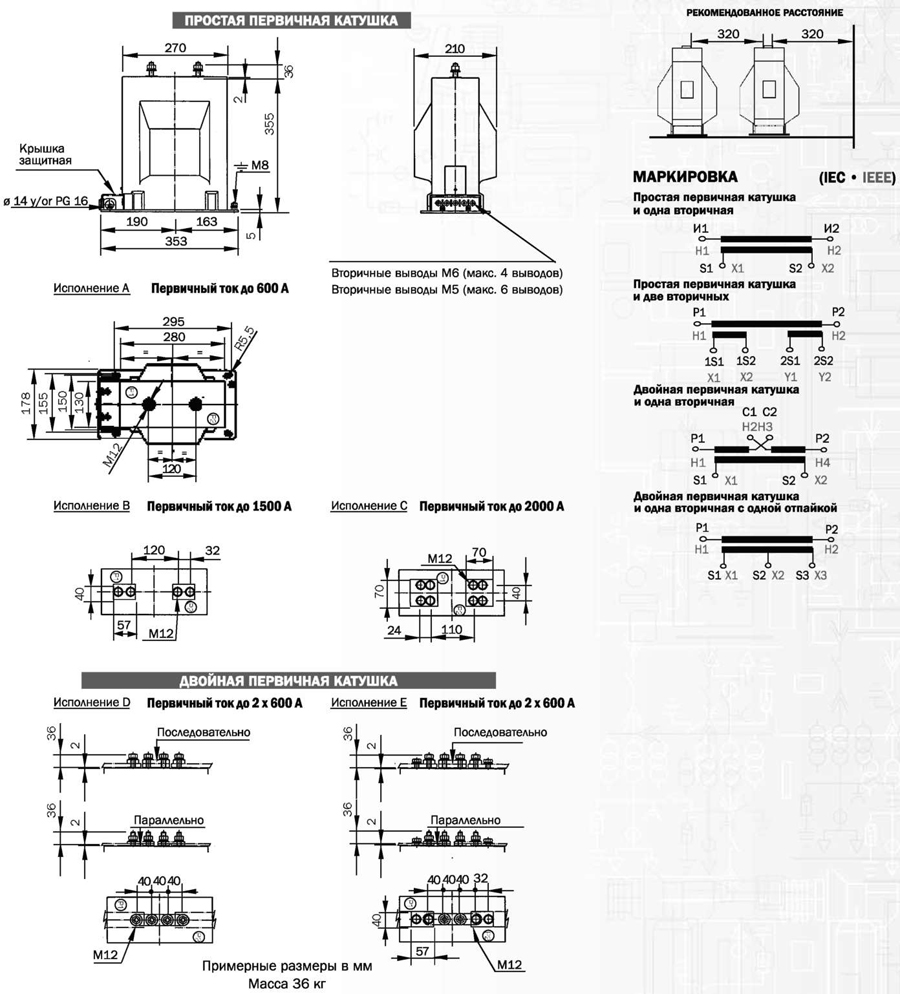

Габаритные и установочные размеры трансформатора ТЛК-СТ-35,ТЛК-СТ-35-1 (ТЛК-35)
|
