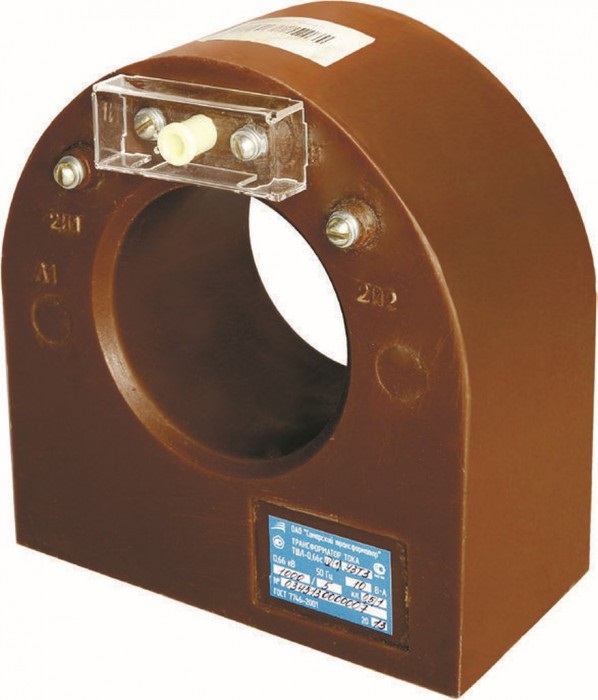

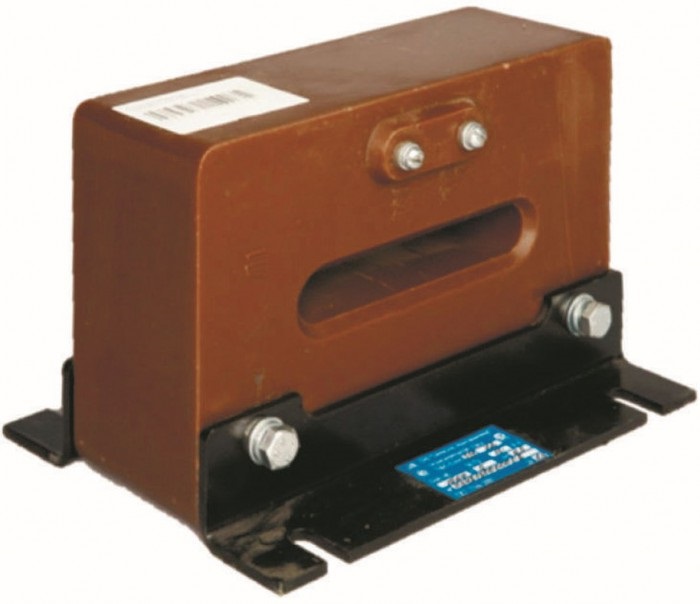

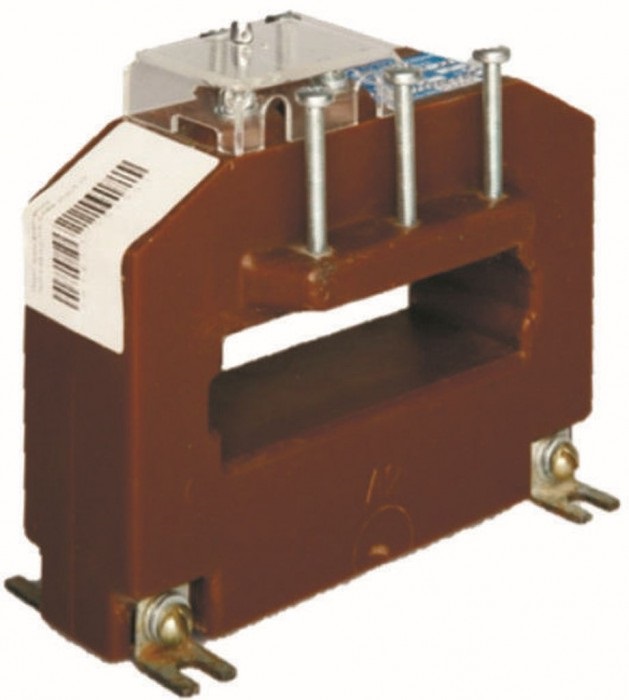

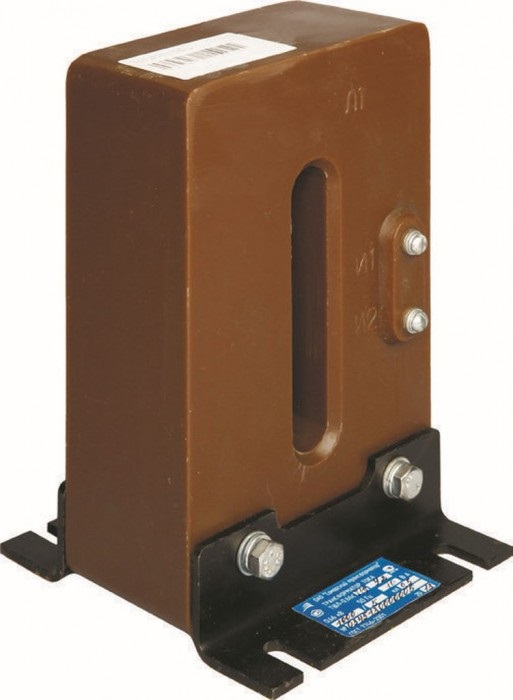

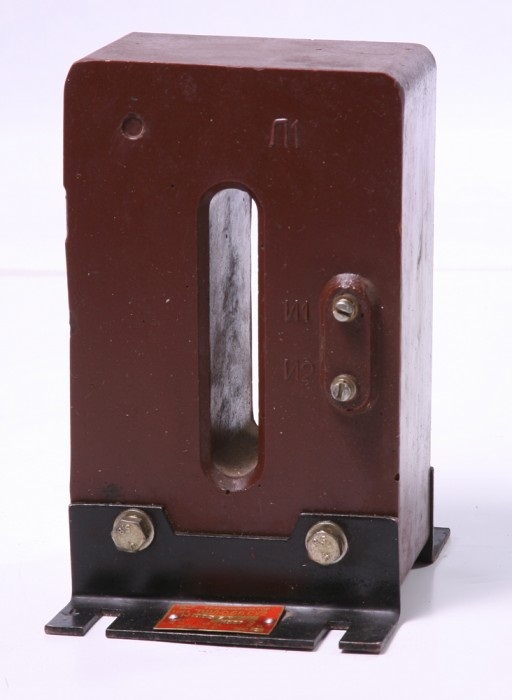

Назначение и область применения трансфомратора ТТ-0,66-ТШЛII1;ТТ-0,66-ТШЛII2;ТТ-0,66-ТШЛII3
Трансформаторы тока ТТ-0,66-ТШЛ предназначены для передачи сигнала измерительной информации измерительным приборам измерения, защиты и управления. Устанавливаются в комплектные распределительные устройства (КРУ).
Трансформаторы ТТ-0,66-ТШЛI, -ТШЛII рассчитаны для эксплуатации в климатическом исполнении У, категории размещения 2 и 3, а трансформаторы ТТ-0,66-ТШЛIII..-ТШЛVIII – в климатическом исполнении У и Т категории размещения 2 и 3 по ГОСТ 15150-69.
Технические параметры ТТ-0,66-ТШЛII1;ТТ-0,66-ТШЛII2;ТТ-0,66-ТШЛII3
|
Параметр
|
Значение
|
|

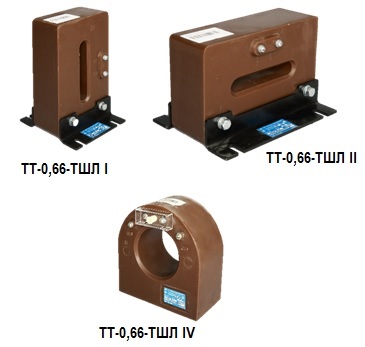

Конструктивное исполнение
|
ТШЛI
|
ТШЛII
|
ТШЛIII
|
ТШЛIV
|
ТШЛV
|
ТШЛVМ
|
ТШЛVI
|
ТШЛVII
|
ТШЛVIII
|
|
Номинальное напряжение, кВ
|
0,66
|
|
Номинальная частота, Гц
|
50
|
|
Номинальный первичный ток, А
|
400-3000
|
400-2500
|
800-2500
|
400-800
|
150-600
|
100-300
|
2500-3000
|
50-100
|
|
Номинальный вторичный ток, А
|
5
|
1
|
5
|
|
Номинальная вторичная нагрузка
с коэффициентом мощности
cos φ2=0,8, ВА
|
10
|
30
|
10
|
5
|
2,5; 5
|
2,5
|
30
|
2,5; 3,75; 5
|
|
Класс точности
|
обм. №1
|
0,5S; 0,5
|
0,5
|
0,5
|
0,2S; 0,5S; 0,5; 10Р
|
0,5
|
0,5S;
0,5
|
0,5S;
0,5; 10Р
|
|
обм. №2
|
-
|
1
|
-
|
-
|
-
|
-
|
-
|
|
Кратность трехсекундного тока термической стойкости, не менее
|
-
|
25
|
-
|
25
|
-
|
Технические параметры трансформаторов тока ТТ-0,66-ТШЛII1; ТТ-0,66-ТШЛII2; ТТ-0,66-ТШЛII3
|
Исп.
|
Ном. перв. ток, А
|
Ном. втор. ток, А
|
Класс точности
|
Ном. втор. нагрузка, ВА
|
Масса, кг
|
|
ТТ-0,66-ТШЛII1
|
100, 150
|
1; 5
|
0,5
|
5
|
1,0
|
|
200, 250, 300, 400, 500
|
0,5S; 0,5
|
5; 10
|
|
600
|
5
|
|
ТТ-0,66-ТШЛII2
|
300, 400, 500, 600, 750, 800, 1000, 1200, 1500
|
1; 5
|
0,5S; 0,5
|
5; 10
|
3,15
|
|
2000, 2500
|
5
|
0,5S; 0,5
|
5; 10
|
|
ТТ-0,66-ТШЛII3
|
600, 750, 800, 1000,
1200, 1500, 2000,
2500, 3000, 4000
|
1; 5
|
0,5S; 0,5
|
5; 10
|
6,0
|

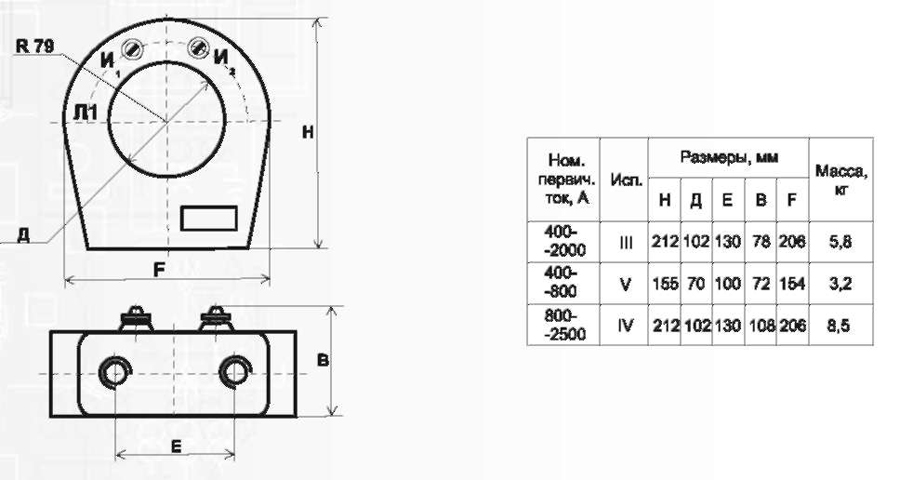

Габаритные и установочные размеры ТТ-0,66-ТШЛII1;ТТ-0,66-ТШЛII2;ТТ-0,66-ТШЛII3
|
