Назначение и область применения трансформатора ТДЗЛВ-10
Датчик тока трансформаторный типа ТДЗЛВ 10 в комплекте с устройством УСЗ-ЗС предназначен для поиска поврежденной воздушной линии электропередачи напряжением 6-10 кВ (СП ВЛ-1Ф) с однофазным замыканием в сети с изолированной и компенсированной нейтралью.
Данная система позволяет максимально приблизиться к идеальной форме определения достоверности результатов поиска воздушной линии с однофазным замыканием.
Это достигается использованием следующих трех способов поиска: по величине емкостного тока; по направлению емкостного тока; по величине искажения формы синусоидальной кривой.
Датчик может устанавливаться на любую отходящую ЛЭП номинальным током до 1 000 А включительно.
Климатическое исполнение У, категория размещения 3 по ГОСТ 15150.
Технические параметры трансформатора ТДЗЛВ-10
Наименование параметра |
Значение |
Номинальное напряжение |
10 кВ
|
Номинальная частота |
50 Гц
|
Первичный ток однофазного замыкания, не более |
30 А
|
Номинальный первичный ток, не более |
5 А
|
При I1=3 А; I2 |
6мА±20%
|
При I1=5 А; I2 |
20мА±20%
|
Температура окружающей среды |
от +40°С до -45°
|
Высота над уровнем моря |
до 1000 м
|
Масса, не более |
13,5 кг
|

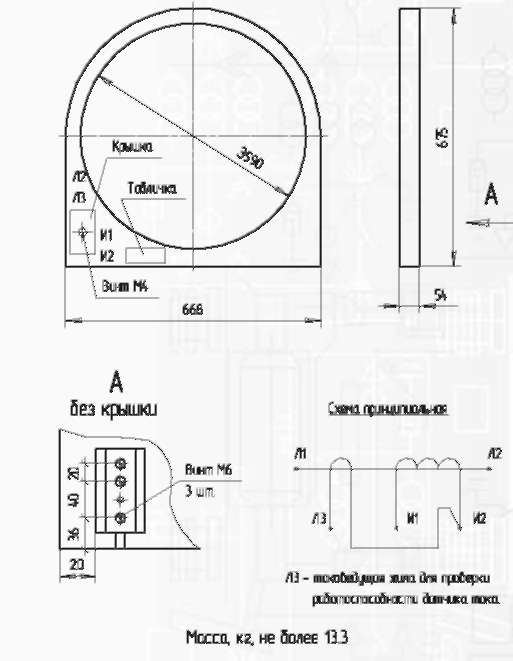

Габаритные и установочные размеры
|
