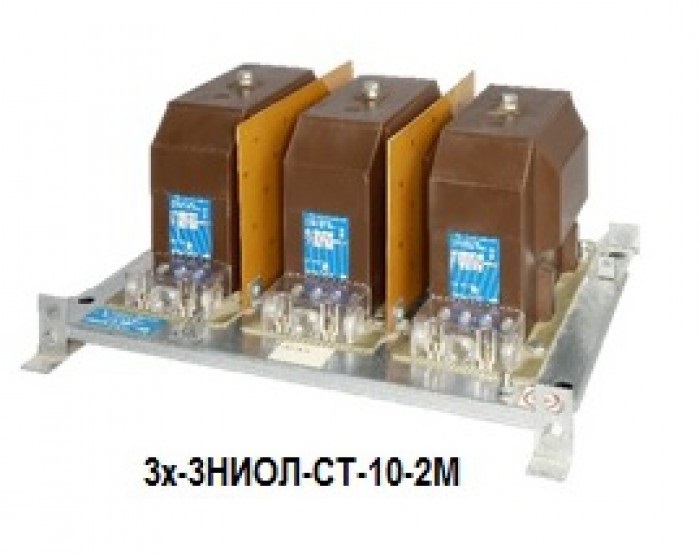

Назначение и область применения трансформаторов 3хНИОЛ-СТ-2М (3хЗНИОЛ6,3хЗНИОЛ-6,3хЗНИОЛ-10)
Трёхфазная группа трансформаторов напряжения НИОЛ-СТ-2М предназначена для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц в сетях с изолированной нейтралью, а также для установки в комплектные распределительные устройства (КРУ); устойчива к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.

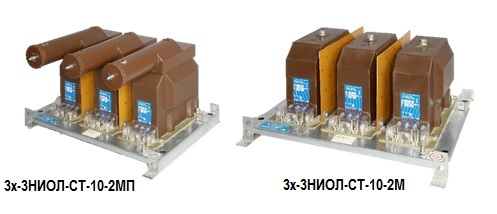

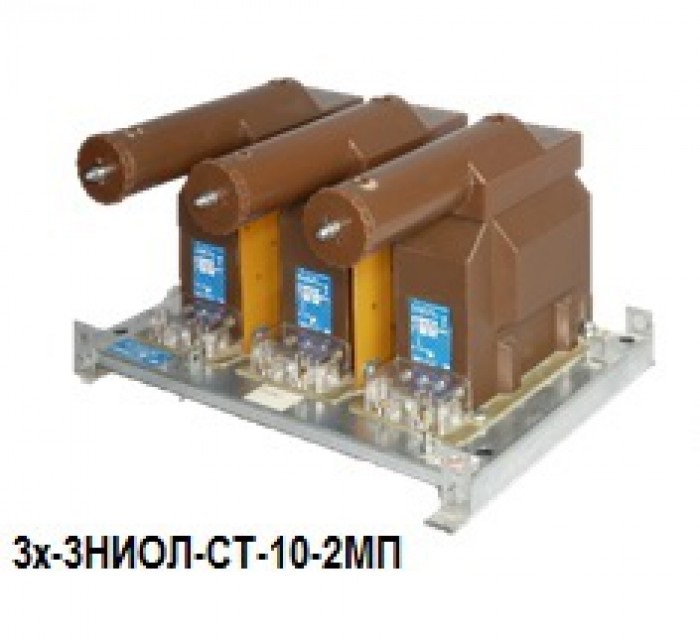

Трехфазная группа трансформаторов НИОЛ-СТ-3(6;10)-2МП и НИОЛ-СТ-3(6;10)-2МПУ изготавливаются со встроенным предохранительным устройством на выводах обмоток ВН.
Изготавливается в климатическом исполнении У и Т категории размещения 2 и 3 по ГОСТ 15150-69
Технические параметры 3хНИОЛ-2М (3хЗНИОЛ)
|
Параметр
|
Значение
|
|
Класс напряжения, кВ
|
3
|
6
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
3,6
|
7,2
|
12
|
|
Номинальное линейное напряжение первичной обмотки, В
|
3000
|
6000
|
10000
|
|
Номинальное линейное напряжение основной вторичной обмотки, В
|
100
|
|
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток, В:
- при симметричном режиме работы сети, не более
- при замыкании одной из фаз на землю
|
3
90..110
|
|
Мощность нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток, ВА при напряжении 100 В и коэффициенте мощности cos ϕ2=0,8
|
195
|
|
Номинальная трехфазная мощность, ВА, в классе точности*
0,2
0,5
1,0
3P
6P
|
45
150
150
165
165
|
45
150
180
195
195
|
75
180
375
300
300
|
|
Предельная мощность вне класса точности, ВА
|
100
|
200
|
350
|
|
Тип резисторов
|
С5-35
3±5% кОм
100 Вт
|
С5-35 2,4±5% кОм 100 Вт
|
|
Количество резисторов, шт
|
3
|
|
Норма сопротивления, Ом
|
1000
|
800
|
|
Норма мощности, Вт
|
300
|
* стандартное значение
В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых.

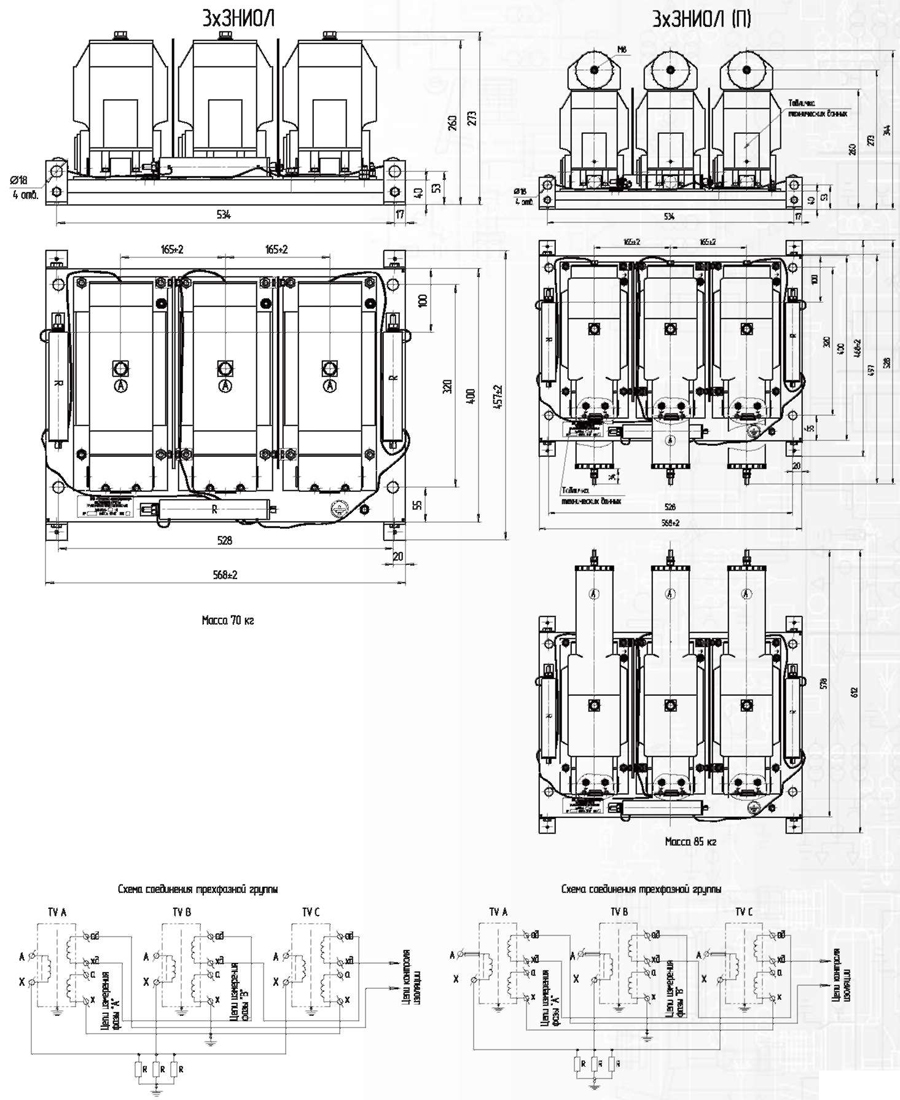

Габаритные и установочные размеры
|
