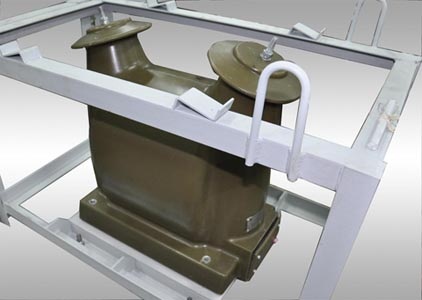

Назначение
Трансформаторы предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР), а также других потребителей в электрических сетях 6-10 кВ частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 1 по ГОСТ 15150.
Рабочее значение температуры воздуха при эксплуатации - от минус 60°С до плюс 50°С для исполнения «УХЛ1» и от минус 10°С до плюс 50°С для исполнения «Т1».
Высота установки над уровнем моря - не более 1000 м.
Длина пути утечки III по ГОСТ 9920.
Рабочее положение - вертикальное.
Таблица 1. Технические характеристики
|
Наименование параметра
|
ОЛ-6,3/6
|
ОЛ-6,3/10
|
|
Класс напряжения, кВ
|
6
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
7,2
|
12
|
|
Номинальное напряжение первичной обмотки, В
|
6,3
|
10,5
|
|
Номинальное напряжение вторичной обмотки, В
х - а1
х - а2
х - а3
х - а4
х - а5
|
218
224
230
236
242
|
218
224
230
236
242
|
|
Номинальная частота, Гц
|
50
|
50
|
|
Номинальная мощность, В∙А
|
6300
|
6300
|
|
Ток холостого хода, %, не более
|
35
|
35
|
|
Потери холостого хода, Вт, не более
|
70
|
70
|
|
Напряжение короткого замыкания, %
|
6
|
6
|
|
Потери короткого замыкания, Вт, не более
|
160
|
160
|

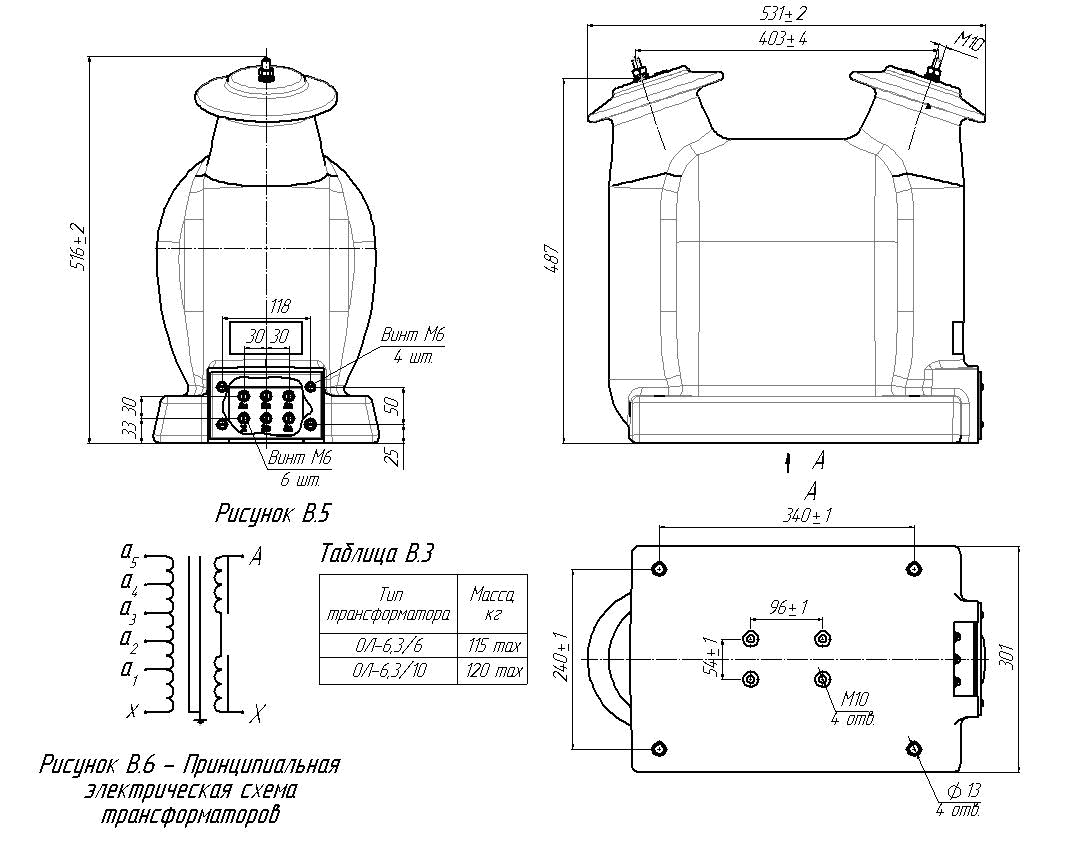

Общий вид трансформатора (чертеж)
