Лестница ЛПНС-2К-7 предназначена для выполнения работ по техническому обслуживанию и текущему ремонту контактной сети постоянного и переменного тока электрифицированных железных дорог и ЛЭП. Лестница имеет специальное электроизоляционное защитно-декоративное атмосферостойкое покрытие.
сновные параметры лестницы:
|
длина лестницы в сборке, мм |
7200 |
|
ширина лестницы вверху, мм |
320 |
|
ширина лестницы внизу , мм |
530 |
|
расстояние между ступеньками, мм |
300 |
|
высота нижней ступеньки от уровня установки (земли), мм |
330 |
|
транспортные габариты |
3700х530х100 |
|
масса лестницы, кг |
45 |

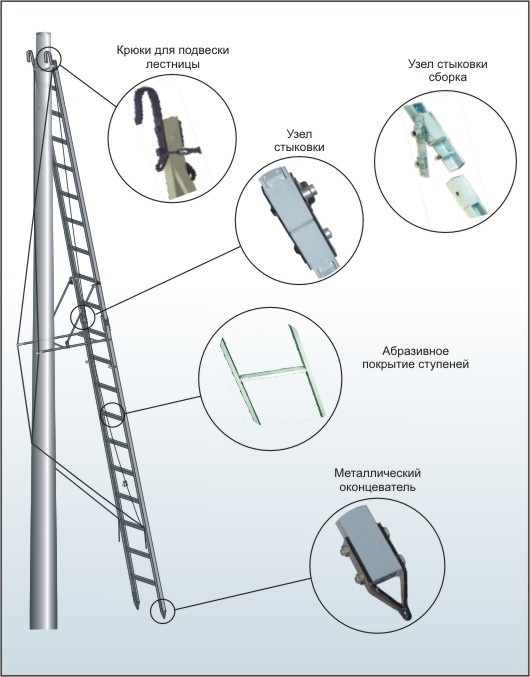

Лестница состоит из двух лестничных секций, соединяемых между собой надежным узлом стыковки. Для удобства эксплуатации, конструкция узла стыковки выполнена без съемных частей. Все операции по сборке-разборке производятся гаечным ключом 17х19. Рабочие поверхности ступеней имеют покрытие, предотвращающее соскальзывание подошвы обуви работающего. Нижние концы одного из колен лестницы оснащены металлическими оконцевателями, исключающими проскальзывание лестницы по грунту. На вершине лестницы установлены крюки для завешивания на элементы конструкции контактной сети. Верхнее колено лестницы может использоваться в качестве одноколенной приставной лестницы длиной 3,5 метров. При этом, на место крепления стыковочного узла устанавливаются дополнительные оконцеватели, входящие в комплект поставки.
Лестница оснащена:
-
системой приведения и удержания лестницы на опоре, представляющей собой два стропа, с помощью которых лестница приводится к опоре и фиксируется в рабочем положении;
-
системой страховки от падения с высоты, в виде капронового каната, крепящийся к проушине на вершине лестницы с тормозным механизмом эксцентрикового типа, к которому пристегивается строп от страховочного пояса работающего. Лестница монтируется с уже установленной системой страховки от падения с высоты;
-
охватывающим поясом на вершине лестницы для фиксации вокруг опоры.
Последовательность установки лестницы ЛПНС-2К-7:
1. Сборка лестницы с помощью узла стыковки.
2. Установка на лестницу системы приведения и системы страховки от падения с высоты.
3. Установка и фиксация лестницы на опоре.
4. Подъем на опору с пристегнутым страховочным поясом с установкой и фиксацией охватывающего ремня.
Общее время монтажа двумя работающими составляет 3,5-4 мин.
Комплект поставки:
-
Колено нижнее с оконцевателями;
-
Колено верхнее с крюками;
-
Страховочное приспособление, включающее:
а) канат страховочный с ловителем;
б) канат охватывающий - 2 шт.;
в) пояс охватывающий;
-
Оконцеватели съемные - 2 шт.;
-
Сумка ЗИП;
-
Паспорт и инструкция по монтажу и эксплуатации .
