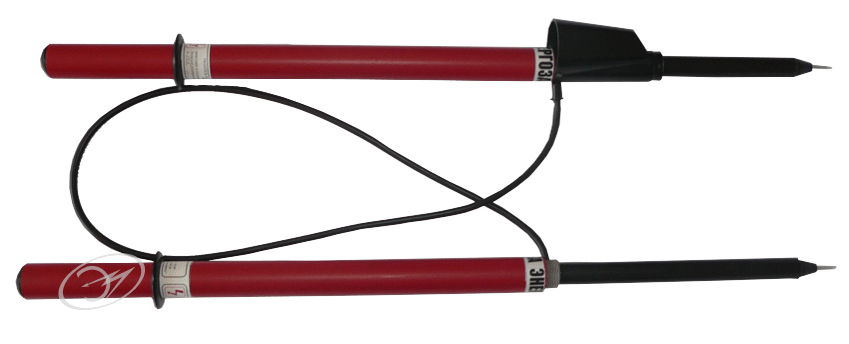

Указатель высокого напряжения с трубкой фазировки УВН-80-2М ТФ предназначен для проверки совпадения фаз кабельных линий и силовых трансформаторов в электроустановках переменного тока частотой 50 и 60 Гц при температуре от -45°С до 40°С и относительной влажности воздуха не выше 98% (при +25°С).
Порог и срабатывания указателя с грудкой фазировки УВН-80-2М ТФ приведени в таблице
Напряжение электроустановки кВ
|
Схема согласного вкючения
|
Схемы встречного
включения
|
Порог срабатывания
В, не ниже
|
порог срабатывания
В, не выше
|
6
10
|
7600
12700
|
1500
2500
|
Габаритные размеры указателя УВН-80-2М:
В собранном виде Ф 72 x 745 мм
Габаритные размеры трубки фазировки:
В собранном положении Ф 52 x 745 мм
Масса указателя УВН-80-2М ТФ, не более 0,8
Длина провода для фазировки не менее 1000 мм
