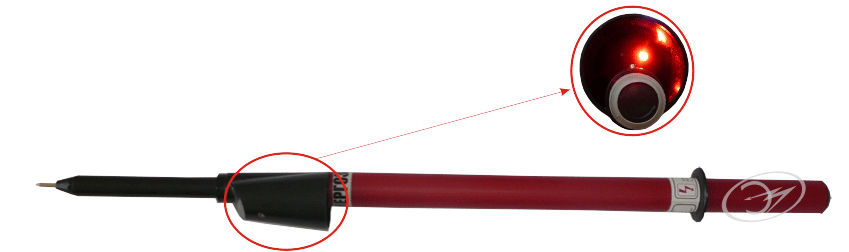

Указатель высокого напряжения УВНУ-10СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 6-10 кВ промышленной частоты при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые.
Указатель УВНУ-10СЗ-ИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4-х звенной изолирующей оперативной штангой ШО 10-4-6,6 длиной 6,6 м, -с земли без подъема на опору ВЛ.
Указатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.
Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123А напряжением 3В ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7,0 мА в режиме, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет.
Напряжение (порог) срабатывания указатель, В, не выше 1500
Максимальное рабочее напряжение, кВ 10,0
Метод измерения контактный
Виды индикации: световая: импульсная
звуковая:прерывистая
Габаритные размеры указателя в рабочем положении, мм Ф 72 x 745
Масса указателя, кг, не более 0,43
В НАЛИЧИИ!
Для заказа звоните: (846) 231-43-79 и 231-43-97
