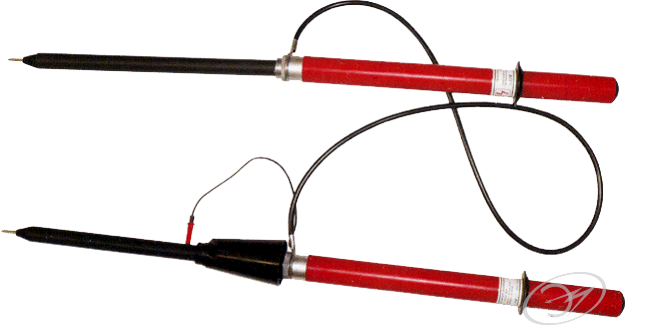

Указатель высокого напряжения комбинированный контактно-бесконтактный УВНУ-10СЗ-ИПКБТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98%
(при температуре +25°С).
Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки как контактной, так и бесконтактной частей.
Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7,0 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет.
Порог срабатывания указателя с трубкой
фазировки УВНУ-10СЗ-ИП КБ ТФ
при схеме согласного включения, В, не ниже 12700
при схеме встечного включения, В, не выше 1500
Методы измерения |
контактный и бесконтактный |
Виды индикации: |
|
Контактной части |
световая: импульсная, двухцветная
звуковая:прерывистая |
Бесконтактной части |
световая:импульсная, одноцветная
звуковая:прерывистая |
Величина рабочего тока, мА
Контактная часть 7 мА
Бесконтактнная часть 1 мА
Чувствительность бесконтактной части
указателя при работе в рапределительных устройствах
Для 6 кВ не менее 0,65 м
Для 10 кВ не менее 0,9 м
Расстояние до проводов воздушных линий, на котором
включается сигнализация бесконтактной части:
на ВЛ 6-10кВ 2-3м*
при повышении чувствительности до 12м
на ВЛ 35 кВ 9м
на ВЛ 110 кВ 20 м
на ВЛ 220 кВ 30 м
на ВЛ 330 кВ 50 м
Габаритные размеры указателя
в рабочем положениее, мм Ф 72 x 745
Габаритные размеры трубки фазировки
в рабочем положениее, мм Ф 52 x 745
Масса указателя с трубкой фазировки, кг, не более 0,9
Длина провода для фазировки, мм, не менее 1000
