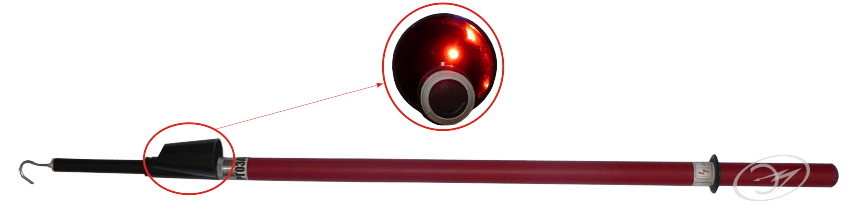

Указатель высокого напряжения контактного типа
УВН-90М-6-35СЗИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90М-6-35СЗ ИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей, а также определить опасное напряжение на деревянных опорах без применения заземляющего тросика, а в комплекте со штангой
ШО-10-4-6,6 длиной 6,6м и весом не более 4,3 кг с земли без подъема на опору ВЛ.
Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые.
Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки работоспособности. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.
Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500мА/ч.
Низкая величина рабочего тока - 7мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя изготавливается из пластика марки ABS, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из ПВХ, обеспечивающий надежную изоляцию.
Минимальное напряжение, при котором
срабатывает индикация контактной части, не более, В 1500
Максимальное рабочее напряжение, кВ 35
Методы измерения контактный
Виды индикации:
световая: импульсная,
звуковая: прерывистая
Величина рабочего тока, мА 7
Габаритные размеры указателя
в рабочем положении, мм Ф72 х 1070
Масса указателя, кг, не более 0,65
