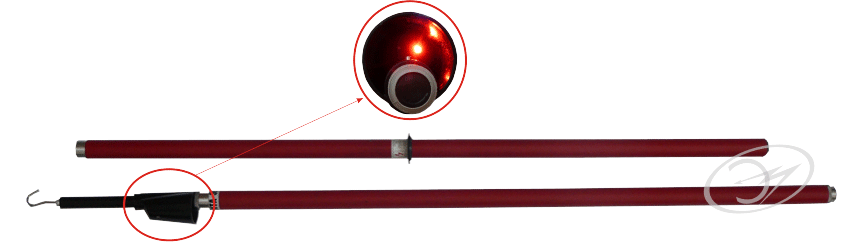

Указатель высокого напряжения УВН-90M10-110СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 10,35,110 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90М10-110СЗ ИП относится к основным электрозащитным средствам.
Указатель работает без примемения заземляющего тросика.
Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки
Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7,0 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.
Рабочая часть указателя выполнена из пластика марки АВS, обеспечивающий нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающий надежную изоляцию.
|
Номинальные проверяемые
напряжения, кВ
|
10
|
35
|
110
|
|
Напряжения индикации, кВ
не более
|
2,5
|
2,5
|
2,5
|
|
Количество звеньев в рабочем положении (включая рукоятку)
|
1
|
1
|
2
|
|
Длина изолирующей части,
мм, не менее
|
550
|
550
|
1650
|
|
Длина рукоятки, мм
|
600
|
600
|
600
|
|
Общая длина указателя в
сборе, мм, не менее
|
1600
|
1600
|
2670
|
|
Габаритные размеры в
транспортном виде, мм
|
1250x150x50
|
|
Масса, кг, не более
|
1,35 кг
|
Методы измерения контактный
Виды индикации: световая: импульсная,
звуковая: прерывистая
Напряжение питания , В 3,0
Источник питания указателя один элемент CR-123 фирмы ,
напряжением 3В,
емкостью 1500 мА/ч
Величина рабочего тока, мА 7,0
