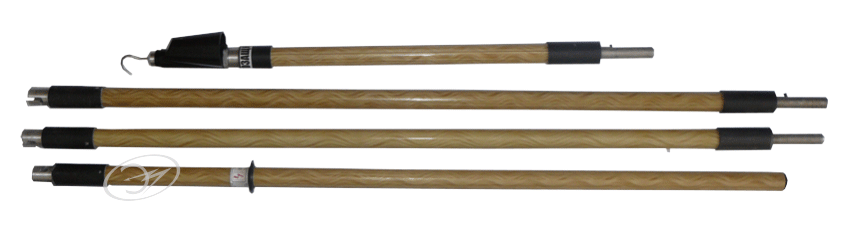

Указатель высокого напряжения УВН-90M-35-220 предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35, 110, 220 кВ, частотой 50 и 60 Гц, при температуре от
– 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Электрическая схема указателя состоит из светодиодной индикаторной лампы, работающей на принципе протекания емкостного тока.
Светодиодная индикаторная лампа располагается в рабочей части указателя и имеет затеняющее устройство, обеспечивающее надежный обзор свечения лампы.
Рабочая часть указателя выполнена из пластика АВS. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивает надежную изоляцию.
Номинальные проверяемые
напряжения, кВ |
35
|
110
|
220
|
|
Напряжения индикации, кВ
не более
|
8,75
|
8,75
|
8,75
|
|
Количество звеньев в рабочем положении (включая рукоятку)
|
2
|
3
|
4
|
|
Длина изолирующей части,
мм, не менее
|
900
|
2000
|
3150
|
|
Длина рукоятки, мм ,не менее
|
800
|
800
|
800
|
|
Общая длина указателя в
сборе, мм, не менее
|
1800
|
2900
|
4100
|
|
Габаритные размеры в
транспортном виде, мм
|
1100 х 180 х 130
|
|
Масса, кг, не более
|
0,63
|
1,3
|
3
|
