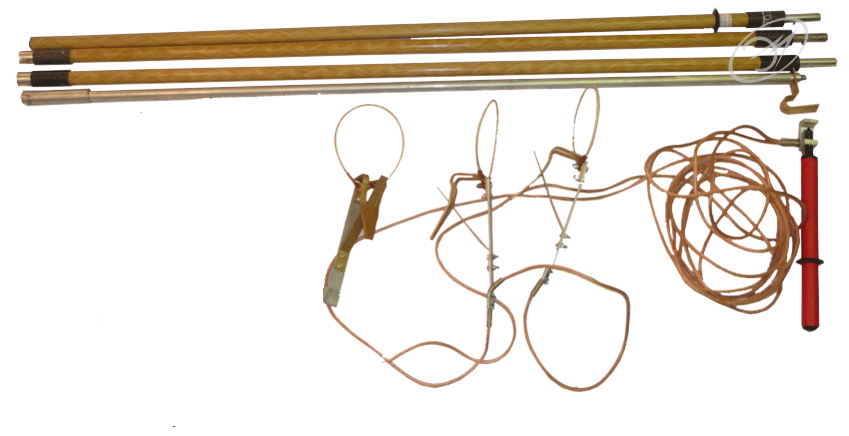

Предназначено для защиты работающих на отключенных участках оборудования ВЛ напряжением до 10 кВ от поражения электрическим током, на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения и обеспечивает возможность наложения и снятия заземления на провода воздушных линий непосредственно с поверхности земли.
Допустимый диапазон рабочих температур от -45°С до +45°С.
Относительная влажность до 80% при 20°С.
- Номинальное напряжение заземляемых ВЛ, кВ 10
- Общая длина заземляющего провода, м 16.5
- Сечение заземляющего провода, мм² 25
- Длина провода между фазами, м 1,6
- Длина изолирующего спуска м 13,5
- Количество фазных зажимов, шт 3
- Общая длина штанги для наложения заземления , мм 6600
- Длина изолированной части штанги для наложения заземления, мм 3200
- Длина рукоятки штанги для наложения заземления, мм 1500
- Длина металлических звеньев штанги для наложения заземления, мм 3400
- Ток термической стойкости в течение 3сек., кА. 3,6
- Ток электродинамической стойкости, кА. 22
- Масса заземления , кг 5,7
- Масса штанги для наложения заземления, кг 4,3
Заземление выпускается также с сечением провода 35мм, 50 мм, 70 мм, 95 мм, 120 мм
