Комплект штанг для заземления ВЛ 6-10 кВ КШЗ-10Н предназначен для заземления проводов отключенных ВЛ напряжением 6-10 кВ непосредственно с поверхности земли, а также для проверки наличия или отсутсвия напряжения воздушных линий, при температуре от -45°С до +45°С и относительной влажности воздуха не выше 80% при 20°С.

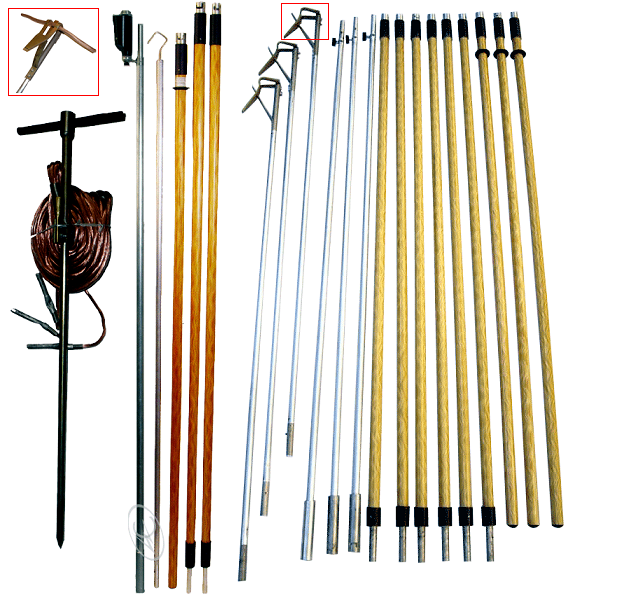

Для заземления проводов в комплекте предусмотряны три 5-и звенные заземляющие штанги с захватами.Каждая заземляющая штанга состоит из металлического звена с захватом , металлического звена , 2-х изолирующих звеньев и одного изолирующего звена с рукояткой.
Номинальное напряжение заземляемых ВЛ, кВ 6-10
Общая длина 5-и секционной заземляющей штанги, мм 8000
Общая длина изолирующей секций штанги, мм 5000
Количество заземляющих штанг, шт 3
Сечение заземляющего провода, мм² 25
Длина трехлучевого заземляющего спуска, м 8,0х3
Количество металлических звеньев штанг заземлений, шт 2
Длина рукоятки штанг заземлений, мм. 1500
Длина изолирующей части штанги указателя напряжения, мм 5000
Ток термической стойкости в течение 3 сек, кА 3,6
Ток электродинамической стойкости, кА 22
Размеры заземлителя, мм Ф 18 x 200 x 1100
Масса заземляющего электрода с кабелем, кг, не более 8
Масса комплекта штанг , кг, не более 18
