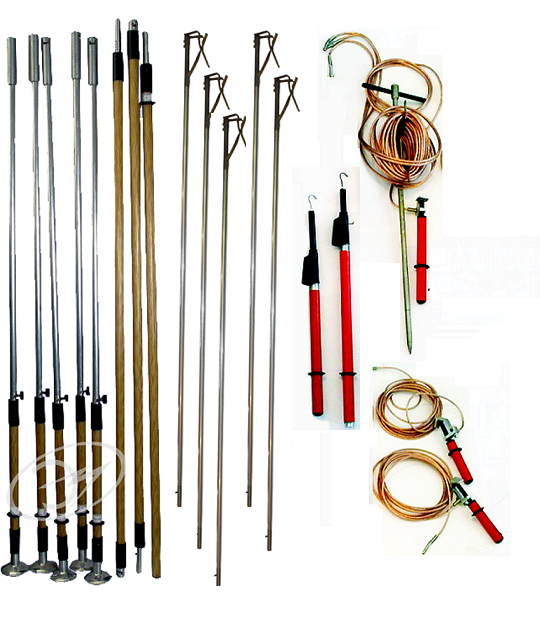

Комплект штанг для заземления ВЛ 0,4-10 кВ КШЗУ-0,4-10Н предназначен для заземления проводов отключенных ВЛ напряжением 0,4-10 кВ непосредственно с поверхности земли, а с указателями напряжения также для проверки наличия или отсутствия напряжения на воздушных линиях, при температуре от -45°С до +45°С и
Относительной влажности воздуха не выше 80% при 20°С.
- Номинальное напряжение заземляемых ВЛ, кВ 0,4 – 10
- Общая длина заземляющей штанги , мм 8000
- Общая длина изолирующих секций, мм 5000
- Сечение заземляющего провода, мм² 16 ; 25
- Длина 3-х лучевого заземляющего
провода (S=25 mm²) , м 8 х 3
- Длина провода струбцины (S=25 mm²) , м 4,0
- Длина заземляющего провода (S=16 mm²), м 8
- Ток термической стойкости металлической
штанги с заземляющим спуском(S=25мм2) в течении 3 сек. кА 3,6
-Ток электродинамической стойкости, кА 22
- Ток термической стойкости металлической штанги
с заземляющим спуском (S=16мм2) ) в течении 3 сек. кА 2,3
- Ток электродинамической стойкости, кА 14
- Размеры заземляющего электрода, мм 30х200х1100
- Транспортная длина, мм, не более 1700
- Масса заземляющего электрода с кабелем, кг, не более 13
- Масса комплекта штанг, кг, не более 18
