Назначение
Трансформатор тока ТЗЛЭМ-125-УХЛ2-0,66, предназначен для установки в электрических сетях трёхфазного тока частотой 50 или 60 Гц для защиты жил трёхфазного кабеля путём трансформации возникших при этом токов нулевой последовательности.
Трансформаторы устанавливаются непосредственно на кабель путём пропускания всех трёх фазных жил в отверстие трансформатора. Трансформаторы изготавливаются в климатическом исполнении УХЛ и категории размещения 2 по ГОСТ 15150-69 и предназначены для работы на высоте до 1000 м над уровнем моря.
ВНИМАНИЕ
Трансформатор предназначен для замены трансформаторов ТЗЛЭ-125, ТДЗЛК-0,66, ТЗЛК-0,66-125, ТЗЛК-СЭЩ-0,66 во всей электрощитовой продукции.
Преимущества
-
Уменьшенный вес по сравнению с другими аналогами;
-
Изоляция не боится резких перепадов температуры (от -60°С до + 100°С);
-
Положение для эксплуатации любое;
-

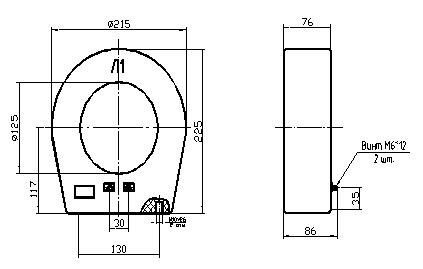

Присоединительные размеры совпадают с размерами аналогов.
Ресурсы и сроки службы
-
Срок службы не менее - 20 лет
-
Средняя наработка на отказ не менее – 20000 ч
-
Гарантийный срок эксплуатации – 3 года
Основные технические характеристики
|
Характеристики
|
Значения
|
|
Номинальное напряжение, кВ
|
0,66
|
|
Испытательное одноминутное напряжение, кВ
|
3
|
|
Номинальная частота, Гц
|
50 или 60
|
|
Коэффициент трансформации
|
30
|
|
Сопротивление измерительной обмотки, не более, Ом
|
0,05
|
|
Номинальный вторичный ток, мА
|
74
|
|
Уставка реле РТЗ-51, соответствует первичному току 3Iо=2,8 А, мА
|
74
|
|
Пределы первичного тока 3Iо, вызывающего срабатывание реле РТЗ-51 при уставке реле, равной 74 мА, А
|
2,8±0,1
|
|
Масса, кг, не более
|
4,5
|
