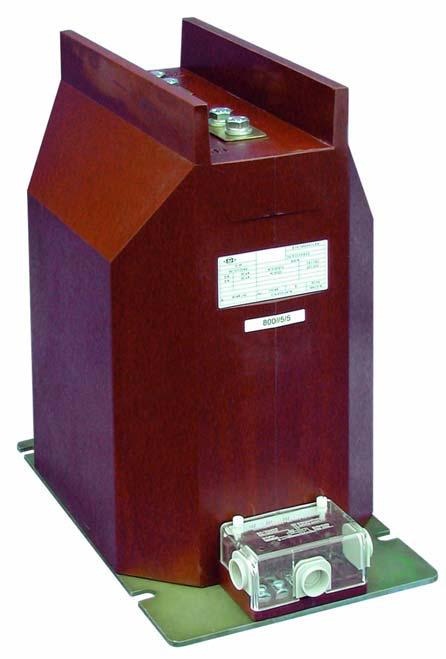

Трансформатор тока GI 36 Ritz Самара является измерительным трансформатором переменного тока в установках на напряжение до 35 кВ. Применяется в цепях измерения, в цепях релейной защиты и автоматики, а также в цепях технического и коммерческого учета.
Измерительный трансформатор для внутренней установки устанавливается в ячейках КРУ, а также в других закрытых помещениях. Он монтируются в любом положении и успешно выдерживает механические ударные нагрузки и механические вибрации.
Технические характеристики
Номинальное напряжение, Uном, кB |
35 |
Наибольшее рабочее напряжение, Uнр, кВ |
40,5 |
Номинальная частота, гном, Гц |
50 |
Номинальный первичный ток, I1ном, А |
5-2500 |
Количество вторичных обмоток |
2-4 |
Количество вторичных зажимов |
11 |
Номинальный вторичный ток, I2ном, А |
5; 1 |
Класс точности: |
|
- обмотки для измерений |
0,2; 0,2S; 0,5; 0,5S; 1; 3 |
- обмотки для защиты |
5Р; 10Р |
Номинальная вторичная нагрузка с коэффициентом мощности / cosφ = 0,8 ВА |
|
- обмотки для измерений |
5; 10; 15; 20; 30 |
- обмотки для защиты |
5; 10; 15; 20; 30 |
Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений |
FS 5; FS 10 |
Номинальная предельная кратность Кном вторичных обмоток для защиты, кА |
10; 20 |
Номинальный ток односекундной термической стойкости Iт, кА |
|
при номинальном первичном токе |
макс. 1000 х I1ном; макс 120 100...б00х |
-5А...50А |
I1ном |
-75А...100А |
100...300х I1ном |
-150А...1250А |
100 х I1ном |
-1500А...2500А |
100 х I1ном; макс 120 |
Номинальный ток электродинамической стойкости, Iд, кА |
1,8 х √2 х It; 2,5 х It |
Испытательное напряжение, кВ |
|
- одноминутное промышленной частоты |
95 |
- грозового импульса (полный импульс) |
190 |
Климатическое исполнение |
Т3 |
У3 |
Высота над уровнем моря, м |
1000 |
Верхнее рабочее значение температуры окружающего воздуха, С |
+55° |
+40° |
Нижнее значение температуры окружающего воздуха для исполнения |
-10° |
-45° |
Тип атмосферы |
II по ГОСТ15150-69 (примерно соответствует атмосфере промышленных районов |
