Литые трансформаторы тока GDS 12-40,5 Ritz Самара является измерительным трансформатором переменного тока в установках на напряжение до 35 кВ.
Литые трансформаторы применяются в цепях измерения, в цепях релейной защиты и автоматики, а также в цепях технического и коммерческого учета.

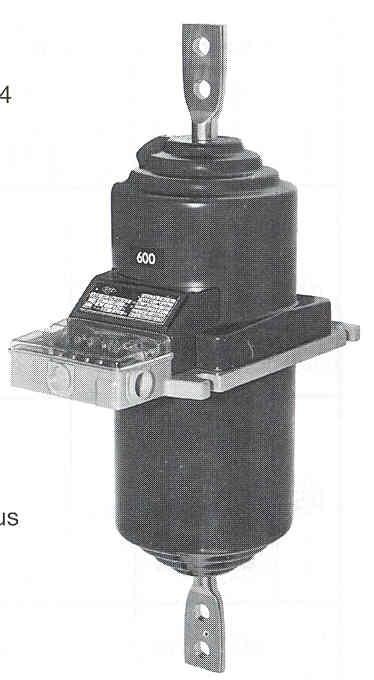

Трансформаторы GDS являются трансформаторами проходного типа с литой изоляцией, выполненной из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на торцах трансформатора, подключение токоведущих шин осуществляется с помощью болтового соединения. Литые трансформаторы могут иметь до 4 вторичных обмоток. Выводы вторичных обмоток помещены в клеммную коробку на основании трансформатора с возможностью пломбирования. На основании имеются отверстия для крепления трансформатора и клемма заземления. Литые трансформаторы имеют ряд модификаций.
Технические характеристики
|
Номинальное напряжение, Uном, кB |
10; 35 |
|
Наибольшее рабочее напряжение, Uнр, кВ |
10, 40,5 |
|
Номинальная частота, гном, Гц |
50 |
|
Номинальный первичный ток, I1ном, А |
150-3000 |
|
Количество вторичных обмоток |
2-4 |
|
Количество вторичных зажимов |
11 |
|
Номинальный вторичный ток, I2ном, А |
5; 1 |
|
Класс точности: |
|
|
- обмотки для измерений |
0,5; 1 |
|
- обмотки для защиты |
5Р; 10Р |
|
Номинальная вторичная нагрузка с коэффициентом мощности / cosφ = 0,8 ВА |
|
|
- обмотки для измерений |
5; 10; 15; 20; 30 |
|
- обмотки для защиты |
5; 10; 15; 20; 30 |
|
Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений |
FS 5; FS 10 |
|
Номинальная предельная кратность Кном вторичных обмоток для защиты, кА |
10; 20 |
|
Номинальный ток односекундной термической стойкости Iт, кА |
|
|
при номинальном первичном токе |
макс. 1000 х I1ном; макс 120 кА |
|
-5А...50А |
100...б00х I1ном |
|
-75А...100А |
100...300х I1ном |
|
-150А...1250А |
100 х I1ном |
|
-1500А...2500А |
100 х I1ном; макс 120 кА |
|
Номинальный ток электродинамической стойкости, Iд, кА |
1,8 х √2 х It; 2,5 х It |
|
Испытательное напряжение, кВ |
|
|
- одноминутное промышленной частоты |
42, 95 |
|
- грозового импульса (полный импульс) |
75, 190 |
|
Климатическое исполнение |
Т3 |
У3 |
|
Высота над уровнем моря, м |
1000 |
|
Верхнее рабочее значение температуры окружающего воздуха, С |
+55° |
+40° |
|
Нижнее значение температуры окружающего воздуха для исполнения |
-10° |
-45° |
|
Тип атмосферы |
II по ГОСТ15150-69 (примерно соответствует атмосфере промышленных районов |
