Таблица взаимозаменяемости трансформаторов
● Бесплатно и Быстро довозим до транспортной компании.
● Гарантия производителя. Сертификат. Паспорт.
● Осуществляем поставки на всей территории России!
ТТ-0,66-ТЛ (ТЛ-0,66) трансформатор, является одним из самых современных, качественных и надежных в линейке данного производителя. Уникальность ТЛ-0,66 придаёт возможность заказа с классами точности как 1, 0,5 и 3 (для ТЛ-0,66-400/5 и ТЛ-0,66-600/5).
Купите ТЛ-0,66 и Вы поймете, что не ошиблись в выборе. На нашем сайте zaovec.com представлена исчерпывающая информация по техническим характеристикам и ценам на ТЛ-0,66.
ЦЕНА ТЛ-0,66 (ТТ-0,66-ТЛ)
Для постоянных клиентов, с учетом максимальных скидок и минимальных сроков исполнения заказа, мы предлагаем умеренные отпускные цены. Наши партнеры могут купить ТЛ-0,66 по низким ценам и с рассрочкой платежа.
Сделать заказ на оборудование Вы можете как с помощью нашего сайта, так и по телефону.
Вы можете сэкономить на доставке. Для наших клиентов БЕСПЛАТНАЯ упаковка и доставка до транспортной компании.
Если вам необходима техническая консультация по ТЛ-0,66 - обращайтесь к нам. Поможем!
Назначение и область применения ТТ-0,66-ТЛ (ТЛ-0,66)
Трансформаторы ТЛ-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Предназначены для эксплуатации в климатическом исполнении У, T, ХЛ, ОМ категории размещения 2 и 3 по ГОСТ 15150.
Варианты исполнения ТТ-0,66-ТЛ (ТЛ-0,66)
Трансформатор ТЛ-0,66-I-0,5-5/5 У3,Т3;
Трансформатор ТЛ-0,66-I-0,5-10/5 У3,Т3;
Трансформатор ТЛ-0,66-I-0,5-30/5 У3,Т3;
Трансформатор ТЛ-0,66-I-0,5-50/5 У3,Т3;
Трансформатор ТЛ-0,66-I-0,5-75/5 У3,Т3;
Трансформатор ТЛ-0,66-I-0,5-100/5 У3,Т3;
Трансформатор ТЛ-0,66-I-0,5-150/5 У3,Т3;
Трансформатор ТЛ-0,66-I-0,5-200/5 У3,Т3;
Трансформатор ТЛ-0,66-I-0,5-300/5 У3,Т3;
Трансформатор ТЛ-0,66-3-400/5 У3,Т3;
Трансформатор ТЛ-0,66-3-600/5 У3,Т3.
Принимаем заказы на производство ТЛ-0,66 с классами точности 1, 0,5 и 3.
Назначение и область применения ТТ-0,66-ТЛ (ТЛ-0,66)
Трансформаторы ТТ-0,66-ТЛ (ТЛ-0,66) предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Предназначены для эксплуатации в климатическом исполнении У, T, ХЛ, ОМ категории размещения 2 и 3 по ГОСТ 15150.
ТЛ-0,66-I – для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления;
ТЛ-0,66-II – для работы в магнитных и кулачковых контроллерах;
ТЛ-0,66-III – для автоматического выравнивания нагрузки параллельно работающих генераторов.
Трансформаторы соответствуют группе условий эксплуатации М25 по ГОСТ 17516.1-90 в части стойкости к механическим внешним воздействующим факторам.
Трансформаторы ТЛ-0,66-I и ТЛ-0,66-III рассчитаны для эксплуатации в районах с умеренным или тропическим климатом (климатическое исполнение У или Т), для работы в закрытых помещениях с естественной вентиляцией (категория размещения 3) по ГОСТ 15150-69; трансформатор ТЛ-0,66-II – для эксплуатации в районах с умеренно-холодным морским климатом (климатическое исполнение М), для работы в помещениях с повышенной влажностью (категория размещения 5) по ГОСТ 15150-69.
При этом:
- наибольшая высота над уровнем моря 4300 м, при этом температура окружающего воздуха от минус 50 С до плюс 50 С;
- температура окружающего воздуха от -50 до +60 С;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах – для ТЛ-0,66-II атмосфера типа III, для остальных типоисполнений - атмосфера типа II по ГОСТ 15150-69;
- рабочее положение в пространстве — любое.
Устройство ТТ-0,66-ТЛ (ТЛ-0,66)
Трансформатор тока ТЛ-0,66 по принципу конструкции является опорным, катушечным. Магнитопровод - витой ленточный, корпус литой из эпоксидного компаунда. Трансформатор крепится к конструкции электроустановки с помощью фланца.
Выводы первичной обмотки, включаемой в цепь измеряемого тока, обозначены Л1 и Л2. Выводы вторичной обмотки, к которой подключаются приборы, обозначены И1 и И2. Обозначения первичной и вторичной обмоток находятся на трансформаторе. Трансформатор имеет один коэффициент трансформации и одну вторичную обмотку для измерений.
Трансформатор ремонту не подлежит.

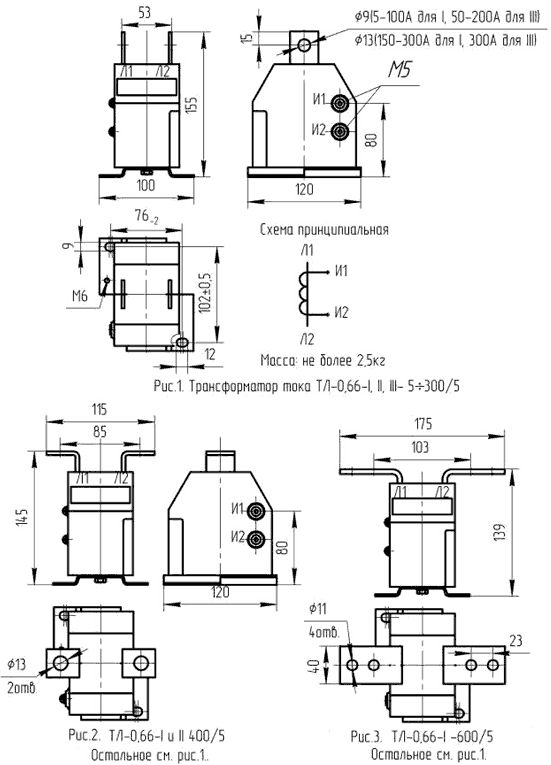

Габаритные и установочные размеры
|
