Разъединитель РН-СЭЩ 220 кВ предназначен для включения и отключения обесточенных участков электрической цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков цепи при помощи встроенных заземлителей.
Преимущества
В разработке серии разъединителей РН СЭЩ на напряжение 110 кВ и 220 кВ применены новые конструкторские решения, улучшающие технические и эксплуатационные свойства выпускаемых в настоящее время разъединителей серии РГП СЭЩ.
По отношению к РГП СЭЩ разъединители серии РН СЭЩ имеют следующие преимущества:
1. Конструкция приспособлена ко всем вариантам установки полюсов относительно друг друга и приводов. Доработка до нетиповых вариантов требует минимальных затрат;
2. Применение только высококачественных комплектующих (изоляторы, подшипники, смазка);
3. Удобство сборки и регулировки на месте монтажа;
4. Конструкция позволяет в короткое время по желанию заказчика производить модификации по номинальному току и напряжению, например изготавливать разъединители 145 кВ и 170 кВ в экспортном варианте;
5. Возможность дальнейшего развития аппарата в сторону расширения его технических характеристик.
Также при разработке новых разъединителей серии РН СЭЩ учитывался накопленный опыт эксплуатации разъединителей РГП СЭЩ, проанализированы отзывы и пожелания заказчиков.
Таким образом, разъединители РН СЭЩ получили следующие улучшения по отношению к РГП СЭЩ:
1. Добавилось исполнение с повышенным грозовым импульсом (РН П СЭЩ);
2. Добавилось тропическое исполнение – Т1, с интервалом температур -10 .. + 60º С;
3. Металлоконструкции разъединителей имеют стойкое антикоррозионное покрытие «горячим цинком»;
4. Управление главными ножами и заземлителями производится через самозапирающийся рычажный механизм «мертвой точки»;
5. Разъединители легко поддаются регулировке при монтаже – предусмотрена бесступенчатая регулировка положения изоляторов, захода главных и заземляющих ножей, а также соединения приводов с приводными валами;
6. Разъединители могут быть выполнены с нормальным и повышенным уровнем изоляции (по напряжению грозового импульса);
7. Разъединители 220 кВ снабжены устройствами защиты от короны и имеют механический фиксатор, предотвращающий выход ножей из зацепления при возникновении ненормированных механических нагрузок от подводящих токопроводов.
Электродвигательный привод для разъединителей серии РН СЭЩ также был модифицирован по отношению к приводу разъединителя РГП СЭЩ.
Улучшенный привод ПДС СЭЩ-М имеет следующие преимущества по сравнению с предшественником:
1. Усовершенствована электрическая схема, добавлен переключатель режимов работы «МЕСТНОЕ-ОТКЛ-ДИСТАНЦИОННОЕ»;
2. Сигнальные лампы и освещение включаются при открывании двери шкафа управления;
3. Аппаратура управления и сигнализации размещена на поворотной панели, которая закреплена в шкафу на шарнирных петлях, и имеет возможность открываться, обеспечивая свободный доступ к клеммам.

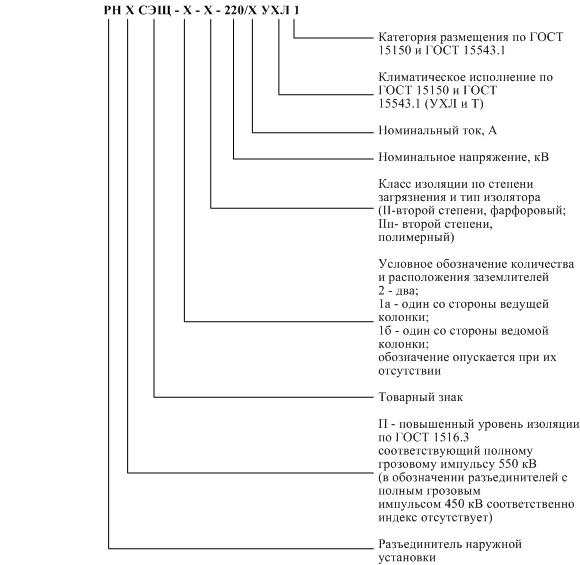

Структура условного обозначения
Технические характеристики
Наименование параметра |
РН-СЭЩ 220/1250 |
РН П-СЭЩ 220/1250 |
РН-СЭЩ-220/2000 |
РН П-СЭЩ 220/2000 |
Номинальное напряжение, кВ 110 |
220 |
Наибольшее рабочее напряжение, кВ |
252 |
Номинальный ток, Iном, А |
1250 |
2000 |
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), Iт, кА |
31,5 |
40 |
Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания), с |
|
- для главных ножей |
3 |
- для заземляющих ножей |
1 |
Наибольший пик номинального кратковременного тока (ток электродинамической стойкости), Iд, кА |
80 |
100 |
Сопротивление постоянному току главного токоведущего контура, Ом, не более |
160х10-6 |
195х10-6 |
120х10-6 |
150х10-6 |
Допустимая механическая нагрузка на выводы от присоединяемых проводов с учетом влияния ветровых нагрузок (скорость ветра до 15 м/с) и образования льда (толщина корки льда до 20 мм), Н, не более |
1000 |
1200 |
Механический ресурс для главной цепи, циклов В-О |
10000 |
Толщина корки льда при оперировании разъединителем, не более, мм |
20 |
Наибольшее усилие, прикладываемое к рукоятке привода, Н |
245 |
Номинальная частота, fн, Гц |
50,60 |
Длина пути утечки внешней изоляции, мм, не менее |
5700 |
6300 |
5700 |
6300 |
Включение, отключение токов: |
|
- холостого хода трансформаторов |
3 |
- зарядных (воздушных и кабельных линий), А, не более |
1,5 |
Испытательное одноминутное напряжение промышленной частоты, кВ |
|
- относительно земли и между полюсами |
440 |
460 |
440 |
460 |
- между разомкнутыми контактами разъединителей |
460 |
530 |
460 |
530 |
Испытательное напряжение грозового импульса 1.2/50 мкс, кВ |
|
- относительно земли и между полюсами |
950 |
1050 |
950 |
1050 |
- между разомкнутыми контактами разъединителей |
1100 |
1200 |
1100 |
1200 |
Номинальная частота, fн, Гц
|
50, 60 |
Испытательное напряжение грозового импульса 1.2/50 мкс, кВ
|
|
- относительно земли и между полюсами
|
450 |
550 |
- между разомкнутыми контактами разъединителей
|
570 |
630 |
Расстояние между колонками полюса, мм
|
2250 |
2620 |
2250 |
2620 |
Габаритные размеры полюса/трехполюсного разъединителя, мм, не более
|
|
- длина
|
3900 |
4270 |
3900 |
4270 |
- ширина
|
2060 |
2060 |
2060 |
2060 |
- высота
|
2605 |
2805 |
2685 |
2885 |
Масса, кг, не более
|
|
- полюс
|
590 |
740 |
605 |
755 |
Климатическое исполнение |
УХЛ1 |
Высота над уровнем моря, м, не более |
1000 |
Верхнее рабочее значение температуры окружающего воздуха, °С
|
+40 |
Нижнее рабочее значение температуры окружающего воздуха, °С
|
-60 |
Обозначение варианта исполнения |
Конструктивное расположение заземлителей |
Изолятор/грозовой импульс, кВ |
со стороны ведущий колонки |
со стороны ведомой колонки |
РН СЭЩ-2-II*-220/1250(2000) УХЛ1 |
+ |
+ |
Фарфоровый/950 |
РН СЭЩ-1а-II*-220/1250(2000) УХЛ1 |
+ |
- |
Фарфоровый/950 |
РН СЭЩ-1б-II*-220/1250(2000) УХЛ1 |
- |
+ |
Фарфоровый/950 |
РН СЭЩ-II*-220/1250(2000) УХЛ1 |
- |
- |
Фарфоровый/950 |
РН П СЭЩ-2-II*-220/ 1250(2000) УХЛ1 |
+ |
+ |
Фарфоровый/1050 |
РН П СЭЩ-1а-II*-220/ 1250(2000) УХЛ1 |
+ |
- |
Фарфоровый/1050 |
РН П СЭЩ-1б-II*-220/1250(2000) УХЛ1 |
- |
+ |
Фарфоровый/1050 |
РН П СЭЩ-II*-220/1250(2000) УХЛ1 |
- |
- |
Фарфоровый/1050 |
