Разъединитель ргп переменного тока наружной установки типа РГП СЭЩ-110 кВ с приводами заводского изготовления ПР-П(К)-90(190), ПДС предназначен для:
- включения и отключения обесточенных участков электрической цепи высокого напряжения 110 кВ;
- обеспечения безопасного производства работ на отключенном участке;
- заземления отключенных участков при помощи стационарных заземляющих ножей.
Разъединитель ргп рассчитан для работы в сетях переменного тока частоты 50 Гц напряжением 110 кВ.
Конструктивные особенности и преимущества
Разъединители серии РГП СЭЩ - 110 изготавливаются в трехполюсном исполнении. Полюс разъединителя РГП выполнен в виде двухколонкового аппарата с разворотом главных ножей на 90° в горизонтальной плоскости.
Токоведущая система разъединителей РГП 110 выполнена в виде двух контактных ножей, установленных на верхних фланцах изоляторов. Токовый переход с основания контактного ножа на контактный вывод осуществляется через скользящий контакт розеточного типа защищенный от загрязнения кожухом.
Контактный нож разъединителей РГП 110 кВ представляет из себя две пары контактных ламелей, на концах которых имеются отгибы (ловители). Контактные ламели выполнены из бериллиевой бронзы и не требуют регулировки контактного нажатия в течение всего срока службы. На конце контактного ножа имеется контакт типа «кулачок», образованный отгибами двух параллельных шин и защищенный от обледенения кожухом. Все скользящие поверхности покрыты гальваническим серебром, а неподвижные - оловом. Контакты заземлителя также изготавливаются из двух пар ламелей из бериллиевой бронзы. На концах соединительных тяг расположены сферические подшипники скольжения, допускающие перекосы при повороте приводных валов и вала заземлителей.
Конструкция разъединителей РГП 110 кВ предусматривает установку следующих типов приводов:
-
для главных ножей – ПДС-СЭЩ (двигательный), ПР СЭЩ-П (ручной);
-
для заземляющих ножей - ПДС-СЭЩ, ПР СЭЩ-П (ручной).

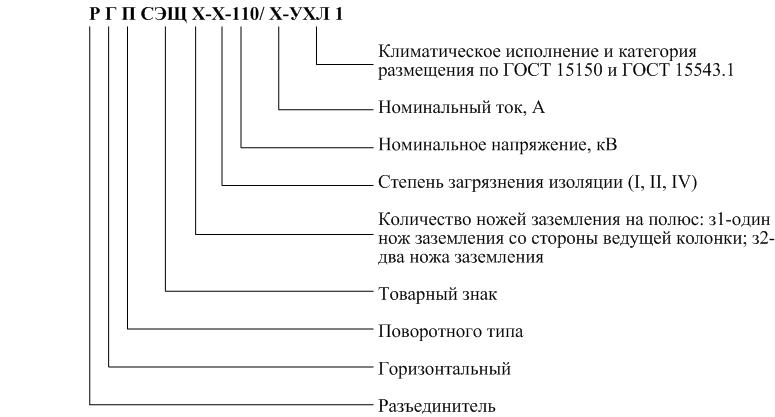

Структура условного обозначения
Технические характеристики
|
Наименование параметра |
РГП-СЭЩ-110/1250 |
РГП-СЭЩ-110/2000 |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальный ток, Iном, А |
1250 |
2000 |
|
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), IТ, кА |
31,5 |
40 |
|
Наибольший пик номинального кратковременного тока (ток электродинамической стойкости), Iд, кА |
80 |
102 |
|
Допустимая механическая нагрузка на выводы, Н |
800 |
1000 |
|
Масса полюса разъединителя, кг, не более |
220 |
235 |
|
Габаритные размеры полюса разъединителя, мм, не более (длина х ширина х высота) |
270х610х1500 |
270x610x1530 |
|
Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания) t.: |
|
|
для главных ножей; |
3 |
|
для заземляющих ножей. |
1 |
|
Длина пути утечки внешней изоляции, мм, не менее |
1900 |
|
Номинальная частота, fн, Гц |
50 |
|
Испытательное одноминутное напряжение промышленной частоты, кВ: |
|
|
относительно земли и между полюсами; |
230 |
|
между разомкнутыми контактами разъединителей. |
230 |
|
Испытательное напряжение грозового импульса 1.2/50 мкс, кВ: |
|
|
относительно земли и между полюсами; |
230 |
|
между разомкнутыми контактами разъединителей. |
230 |
|
Сопротивление постоянному току главного токоведущего контура, Ом, не более |
120х10-6 |
80х10-6 |
|
Климатическое исполнение |
УХЛ1 |
|
Высота над уровнем моря, м, не более |
1000 |
|
Верхнее рабочее значение температуры окружающего воздуха, °С |
+40 |
|
Нижнее рабочее значение температуры окружающего воздуха, °С |
-60 |
|
Классификация |
Исполнение |
|
Размещение |
Наружная установка |
|
Число полюсов, управляемых одним приводом |
Однополюсное
Трёхполюсное |
|
Наличие ножей заземления на полюс |
з1 - с одним заземляющим ножом на полюс
з2 - с двумя заземляющими ножами на полюс |
|
Вид изоляции< |
I, II, IV степеней загрязнения по ГОСТ 9920-89 |
|
Вид привода |
С приводом, непосредственно использующим мускульную силу оператора (ручной привод), двигательный привод |
|
Расположение полюсов |
Параллельное расположение полюсов.
Последовательное расположение полюсов (килевое исполнение) |
|
Обозначение варианта исполнения |
Конструктивное исполнение разъединителей |
Изолятор |
|
РГП СЭЩ-з1-Х-110/Х УХЛ1 |
Разъединители с одним ножом заземления |
фарфоровый, полимерный |
|
РГП СЭЩ-з2-Х-110/Х УХЛ1 |
Разъединители с двумя ножами заземления |
фарфоровый, полимерный |
|
РГП СЭЩ-Х-110/Х УХЛ1 |
Разъединители не имеют ножей заземления |
фарфоровый, полимерный |
|
РГП СЭЩ-з1-Х-110/Х УХЛ1 |
Разъединители однополюсного исполнения с одним ножом заземления |
фарфоровый, полимерный |
|
РГП СЭЩ-з2-Х-110/Х УХЛ1 |
Разъединители однополюсного исполнения с двумя ножами заземления |
фарфоровый, полимерный |
|
РГП СЭЩ-Х-110/X УХЛ1 |
Разъединители однополюсного исполнения не имеют ножей заземления |
фарфоровый, полимерный |
|
РГП СЭЩ-з1-X-110/1250 УХЛ1 |
Разъединители килевого исполнения с одним ножом заземления |
фарфоровый, полимерный |
|
РГП СЭЩ-з2-X-110/1250 УХЛ1 |
Разъединители килевого исполнения с двумя ножами заземления |
фарфоровый, полимерный |
|
РГП СЭЩ-X-110/1250 УХЛ1 |
Разъединители килевого исполнения не имеют ножей заземления |
фарфоровый, полимерный |
